액세스 제어 PCBA

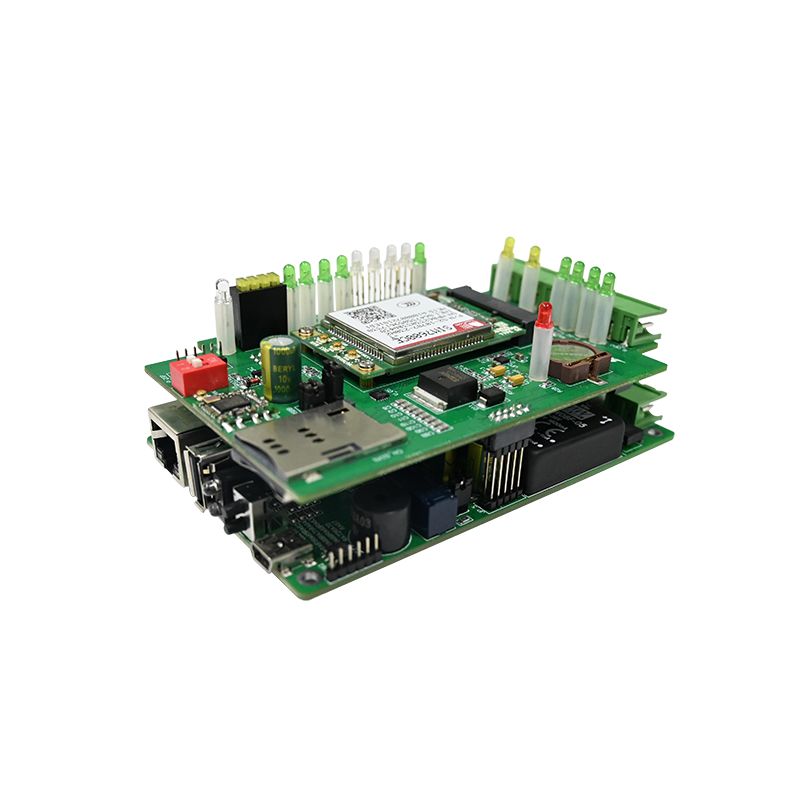

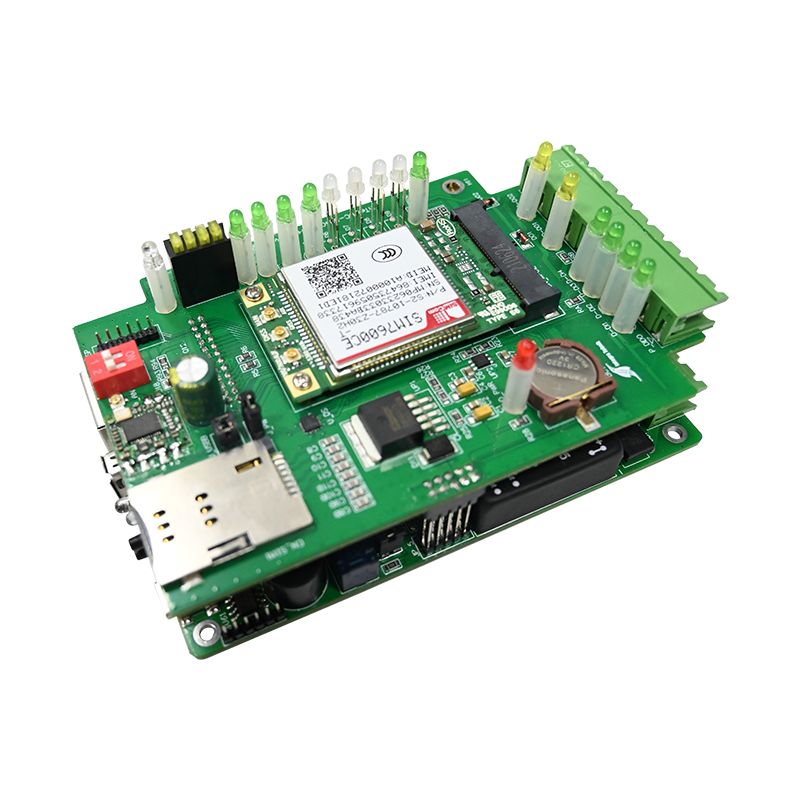

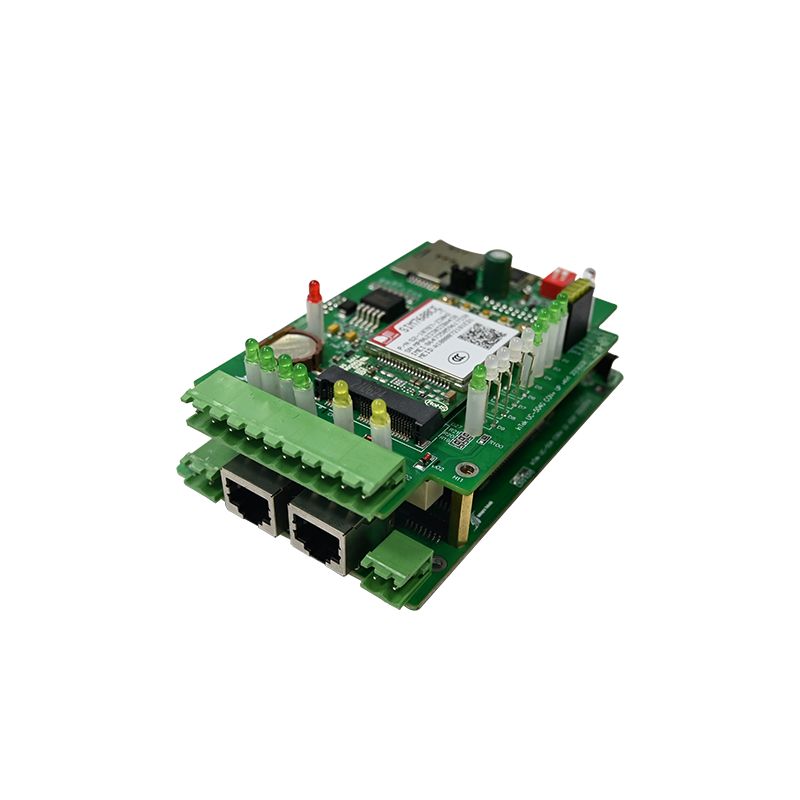

UNIXPLORE 액세스제어 PCBA안정적이고 확장 가능한 전자 출입 통제 솔루션을 추구하는 보안 장비 브랜드, 출입 통제 시스템 통합업체, 지능형 빌딩 솔루션 제공업체를 위해 개발되었습니다. 이 상용 등급 액세스 제어 PCBA는 빠른 인증 처리, 안정적인 릴레이 제어, 암호화된 통신 및 유연한 오프라인 관리를 컴팩트하고 내구성이 뛰어난 PCB 플랫폼에 결합합니다.

액세스 제어 PCBA란 무엇입니까?

액세스 제어 PCBA는 카드 리더기, 키패드, 생체 인식 스캐너 및 도어 컨트롤러 내부의 전자 두뇌입니다. 자격 증명 데이터를 처리하고, 인증 결정을 내리고, 잠금 액츄에이터를 트리거합니다. 범용 보드와 달리 PCBA는 보안 등급 암호화, 오류 방지 릴레이 로직, 짧은 정전 시 무정전 전원을 처리해야 합니다.

잘못된 액세스 제어 PCBA를 선택하면 문이 닫히지 않거나 자격 증명을 확인하는 데 몇 초가 걸리거나 트래픽이 많은 기간 동안 시스템 잠금이 완료됩니다.

출입 통제 PCBA의 핵심 기능

• 자격 증명 판독 – Wiegand, OSDP 또는 RFID/hid 카드 리더기의 직렬 입력
• 인증 논리 – 데이터베이스 온보드(오프라인) 또는 호스트 컨트롤러로 릴레이
• 릴레이 제어 – 자기 잠금 장치 또는 전기 충격을 위한 건식 접점 출력
• 입력 모니터링 – 도어 위치 센서(리드 스위치) 및 퇴실 요청(REX) 버튼
• 변조 방지 감지 - 인클로저 개방 센서 및 메모리 변조 방지

일반적인 Ap응용

상세한 기술 매개변수

다음 사양은 사무실, 아파트, 산업 시설에 적합한 상용 등급 출입 통제 PCBA를 나타냅니다.

전기적 특성

입력 및 출력 인터페이스

메모리 및 사용자 용량

물리적, 환경적

• 보드 크기 – 85mm x 55mm(표준) 또는 100mm x 70mm(인클로저 포함)
• 장착 - 스탠드오프용 3.5mm 구멍 4개
• 작동 온도 – -20°C ~ +65°C
• 보관 온도 – -40°C ~ +85°C
• 습도 허용 오차 – 10% ~ 90% RH(비응축)
• 배터리 백업 - 3.7V 리튬 이온 또는 12V 납산 충전 회로 옵션

보안 기능

• 암호화 - OSDP 통신용 AES-128
• 변조 감지 - 인클로저 개방으로 인해 릴레이 잠금 및 경보 출력이 트리거됩니다.
• 워치독 타이머 – 프로세서 잠금 5초 후 자동 재설정
• 플래시 메모리 보호 - 부팅 시 체크섬 확인

이 액세스 제어 PCBA를 비교하는 방법

액세스 제어 PCBA FAQ

이 세 가지 질문은 액세스 제어 PCBA 솔루션을 평가하는 보안 시스템 통합업체, 시설 관리자 및 하드웨어 엔지니어가 묻는 질문입니다.

질문 1: 액세스 제어 PCBA의 오류 방지 릴레이 구성과 오류 방지 릴레이 구성의 차이점은 무엇이며 어떤 것을 사용해야 합니까?

답변:그 차이에 따라 정전 중에 도어가 잠길지 잠금이 해제될지 결정됩니다. 오류 방지(Power-to-Open이라고도 함)는 도어를 잠금 해제하려면 릴레이에 전원을 공급해야 함을 의미합니다. 전원이 끊기면 릴레이는 휴지 상태로 돌아가서 도어가 잠긴 상태로 유지됩니다. 이는 침입자를 막는 것이 쉬운 출구보다 더 중요한 보안 문, 서버실 및 현금 처리 구역에 사용됩니다. 이중 안전(Power-to-Lock)은 도어를 잠그려면 릴레이에 전원을 공급해야 함을 의미합니다. 정전이 되면 문이 자동으로 잠금 해제됩니다. 이는 비상구, 계단통 문 및 정전 시 사람들이 탈출해야 하는 모든 탈출로에 대한 화재 규정에 의해 요구됩니다. 대부분의 액세스 제어 PCBA 보드는 Form C(COM, N/O, N/C)로 구성된 건식 접점 릴레이를 제공합니다. 오류 방지를 위해 잠금 장치를 N/O 터미널에 연결하십시오. 안전 장치를 위해 잠금 장치를 N/C 단자에 연결하십시오. 선택하기 전에 항상 지역 화재 코드를 확인하십시오. NFPA 101은 상업용 건물의 모든 출구 문에 안전 장치를 요구합니다. 보안 및 화재 규정 준수가 모두 요구되는 도어의 경우 주전원 장애 후 4~8시간 동안 액세스 제어 PCBA에 전원을 공급하는 이중 안전 잠금 장치와 배터리 백업 패널을 사용하십시오.

질문 2: 이 액세스 제어 PCBA는 네트워크 연결 없이 오프라인으로 작동할 수 있으며 로컬에 저장할 수 있는 사용자 수는 몇 명입니까?

답변:예. 이 PCBA는 독립형 모드에서 완전히 오프라인으로 작동합니다. 모든 사용자 자격 증명, 액세스 일정 및 이벤트 로그는 온보드 플래시 메모리에 저장됩니다. 표준 구성은 추가 비용 없이 10,000개의 이벤트 로그와 1,000명의 사용자를 보유합니다. 확장 버전(펌웨어를 통해 현장 업그레이드 가능)은 10,000명의 사용자와 50,000개의 이벤트를 보유합니다. 오프라인 작동을 위해서는 사용자를 초기에 로드하기 위한 프로그래밍 장치가 필요합니다. 즉, 전용 마스터 카드(프로그래밍된 첫 번째 카드는 관리자 권한을 정의함), 보조 입력에 연결된 유선 키패드 또는 구성 포트(TTL 또는 RS-232)를 통한 임시 노트북 연결 등이 필요합니다. 일단 프로그래밍되면 액세스 제어 PCBA는 50밀리초 이내에 로컬에서 인증 결정을 내립니다. 클라우드도, 호스트 PC도, 이더넷 케이블도 필요하지 않습니다. 따라서 오프라인 PCBA 설계는 원격 게이트, 건설 트레일러 및 네트워크 케이블 연결이 불가능한 소규모 사무실에 이상적입니다. 오프라인 보드에서 이벤트 로그를 검색하려면 노트북을 연결하거나 휴대용 데이터 전송 장치를 사용해야 합니다. 실시간 모니터링에는 이더넷 또는 Wi-Fi를 갖춘 네트워크 액세스 제어 PCBA가 필요합니다.

질문 3: Wiegand 리더를 이 액세스 제어 PCBA에 어떻게 연결해야 하며, 최대 케이블 거리는 얼마입니까?

답변:Wiegand 인터페이스는 데이터 0(D0), 데이터 1(D1) 및 접지(GND)의 세 가지 활성 신호를 사용합니다. 일부 리더기에는 +12V 전원도 필요합니다. 다음 배선표를 따르십시오.

12V에서 Wiegand의 최대 케이블 거리는 와이어 게이지와 케이블 커패시턴스에 따라 다릅니다.

배수선이 있는 연선, 차폐, 연선 케이블을 사용하십시오. 접지 루프를 방지하려면 액세스 제어 PCBA 끝에서만(리더에서는 절대) 실드를 접지에 연결하십시오. 이러한 제한을 초과하는 거리의 경우 Wiegand 리피터를 설치하거나 안정적으로 1,200미터(4,000피트)에 도달하는 OSDP(RS-485)로 전환하십시오. 최종 설치 전에 항상 벤치에서 긴 케이블을 사용하여 테스트하십시오. 신호 저하로 인해 간헐적인 카드 읽기가 발생하여 현장에서 디버깅하기 어려울 수 있습니다.

액세스 제어 PCBA 설치 모범 사례

고품질 액세스 제어 PCBA라도 잘못 설치하면 실패합니다. 다음 지침을 따르십시오.

장착 위치

• 보안 구역 내부 – 컨트롤러를 보호 구역 내부(외부 문 위가 아닌)에 배치합니다.
• 높이 – 프로그래밍 중 키패드 접근을 위한 1.5~1.8m
• 인클로저 - 상업용 설치에는 잠금 가능한 금속 상자를 사용하십시오.
• 분리 - AC 전원선(120/240V)을 저전압 배선으로부터 최소 30cm 이상 떨어뜨려 두십시오.

릴레이 배선 지침

일반적인 배선 실수

배포 전 테스트 체크리스트

벤치를 떠나기 전에 모든 액세스 제어 PCBA에서 이 시퀀스를 실행하십시오.

벤치 테스트 절차

1. 12V DC를 적용하고 전류를 측정합니다(유휴 상태에서 일반적으로 40-60mA).
2. 유효한 카드 제시 - 릴레이가 클릭되고 LED 상태가 변경되어야 합니다.
3. N/O 릴레이 터미널 전체의 연속성 측정(프로그래밍된 유지 시간 동안 닫혀야 함)
4. 유효하지 않은 카드를 제시하세요. 릴레이가 활성화되어서는 안 됩니다.
5. REX 입력 활성화 – 자격 증명 없이 문을 잠금 해제해야 함
6. 엔클로저 열기 - 탬퍼 출력 상태가 변경되어야 함
7. 화재 경보 입력 시뮬레이션 – 모든 안전 장치 릴레이는 전원을 차단해야 합니다.

합격/불합격 기준

주요 사양 참조

조달 및 엔지니어링 참조를 위해 이 블록을 보관하십시오.

액세스 제어 PCBA – 상업용 등급

• 입력: 9-24V DC, 60mA 대기
• 리더 인터페이스: Wiegand 26/34비트 또는 OSDP(RS-485)
• 사용자 용량: 1,000(표준) / 10,000(확장)
• 이벤트 로그: 이벤트 10,000개
• 릴레이: 잠금(5A) + 보조(2A)
• 입력: 도어 센서, REX, 화재 인터록
• 작동 온도: -20°C ~ +65°C

• 보안: AES-128, 감시, 변조 감지
