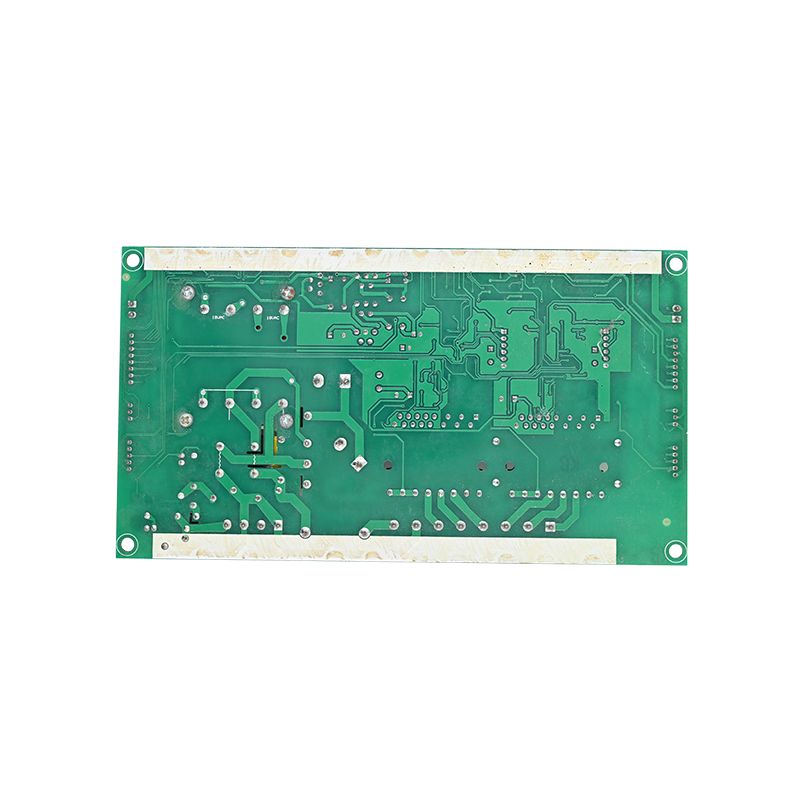

베이비 모니터 PCBA의 핵심 신뢰성 요구 사항
신뢰성은 사양에서 시작됩니다. 유아실 상태를 추측하지 마세요.
환경 및 운영 매개변수
매개변수필수 사양작동 온도0°C ~ 45°C아기용 히터 및 열린 창문습도 허용 오차10%--90% 비응축가습기 및 침흘림지속 런타임최소 72시간부모님이 충전하는 것을 잊어버린 경우 생존 카펫 위에 1.5m 떨어뜨리기유아 던지기 장치RF 듀티 사이클유아용 침대 근처의 낮은 EMI
연중무휴 24시간 운영을 위한 전력 아키텍처
전력 레일구성요소 신뢰성 기능배터리 충전기열 조절 기능이 있는 선형 충전기리튬 화재 방지3.3V 디지털DC-DC(2MHz 스위칭)오디오 대역 이상의 잡음 유지3.0V RF초저잡음 LDO(10μVrms)2.4GHz에서 스퍼 없음1.8V 코어LDO(전류 제한 포함)단락으로부터 MCU 보호
비판적인: 배터리 보호 IC 뒤에 슈퍼커패시터(0.47F, 5.4V)를 추가합니다. 배터리 부족으로 종료된 후 10초 동안 녹화가 가능합니다.

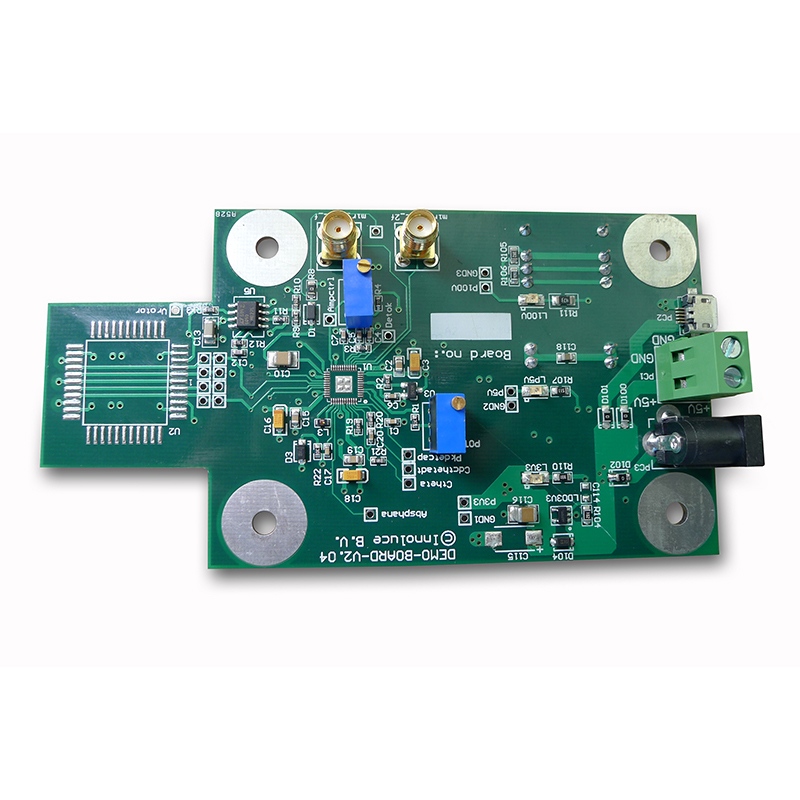

높은 MTBF를 위한 부품 선택
베이비 모니터 PCBA의 평균 고장 간격(MTBF)은 50,000시간을 초과해야 합니다. 다음은 입증된 선택입니다.
무선 칩셋 및 안테나
다음을 갖춘 칩셋을 선택하세요.
- 통합 PA(유아 안전 기준을 충족하기 위해 출력 전력 ≤ +10dBm)
- 말하기 전에 듣기(무선 전화기와의 간섭을 피하십시오)
- 주파수 호핑(40개 이상의 채널)
칩셋 제품군장점단점Nordic nRF52 시리즈낮은 절전 전류(0.5 µA)제한된 비디오 대역폭Silicon Labs EFR32오디오용 탁월한 ADC대형 패키지(QFN48)Texas Instruments CC26xx-40°C ~ +85°C 등급외부 발룬 필요
안테나 선택: PCBA 가장자리에 MIFA(Meandered Inverted-F Antenna)를 사용합니다. 금속 물체(스피커 자석, 배터리 팩)로부터 10mm의 간격을 유지하십시오.
오디오 입력 및 처리
구성요소사양신뢰성 참고마이크MEMS, -38dBV 감도드롤 저항을 위한 실리콘 커버프리앰프이득 40dB, 소음 < 5nV/√HzAC-0.1Hz HPF와 결합(럼블 제거)VOX 임계값 -40~-10dBFS로 조정 가능디지털 히스테리시스(3dB)로 채터링 방지스피커 앰프클래스 D, 1.5W 출력 리드의 8Ω 페라이트 비드(EMI 감소)
온도 감지(중요한 안전 기능)
충전 IC 근처 베이비 유닛 PCBA에 서미스터(NTC, 10kΩ, 25°C)를 놓습니다. 펌웨어는 다음을 충족해야 합니다.
- 30초마다 온도 기록
- 50°C에서 충전 종료
- 45°C에서 부모 장치에 무선 경고 보내기

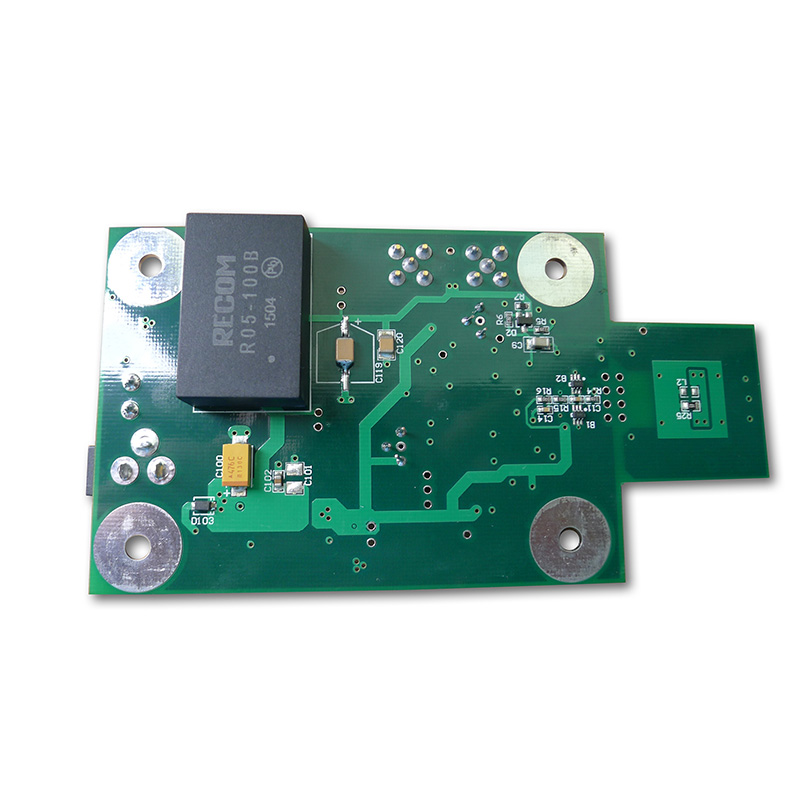

낮은 RF 누출 및 오디오 품질을 위한 PCB 레이아웃
시끄러운 베이비 모니터 PCBA는 정전기 및 드롭아웃을 유발합니다. 다음 규칙을 따르세요.
레이어 스택 및 접지
LayerFunctionConstraintTopRF(안테나 피드, 칩셋)접지가 있는 동일 평면 도파관내부 1연속 접지RF 섹션 아래에 분할 없음내부 2전원(3.3V, 1.8V)각 LODOBottom오디오, 버튼, LED 아래의 아일랜드마이크 입력에서 디지털 추적을 멀리 유지
규칙: 모든 전원 핀에 0.1μF 커패시터를 배치합니다. 낮은 인덕턴스를 위해서는 0402 크기를 사용하십시오.
오디오 접지 절연
디지털 접지와 아날로그 접지는 코덱 아래의 단일 지점에서 만나야 합니다. 접지면 사이에 페라이트 비드(100MHz에서 600Ω)를 사용하되 접지 루프가 없는지 확인한 후에만 사용하십시오.
오실로스코프로 확인: RF를 전송하는 동안 마이크 출력을 프로브합니다. 잡음은 피크 간 2mV 미만으로 유지되어야 합니다.
검증 및 인증 체크리스트
생산 전에 모든 베이비 모니터 PCBA를 이 6가지 표준에 따라 테스트하십시오.
테스트 방법통과/실패 기준오디오 드롭아웃3개의 벽을 사용하여 30미터 거리를 걷습니다.< 지속 시간: 분당 3 드롭아웃 >100ms배터리 런타임2000mAh 배터리의 경우 65dB SPL에서 연속 VOX> 70시간충전 안전짧은 배터리 단자PCBA는 히컵 모드로 들어가고 70°CRF 공존은 구성 요소 없음WiFi 라우터 옆에서 작동(2.4GHz)영구적 없음 둔감화침 저항마이크 포트에 소금 스프레이건조 후 오디오가 정상으로 돌아옴과방전배터리 전압 2.8VMCU가 RF를 차단하고 RTC를 유지합니다.
FAQ - 신뢰할 수 있는 베이비 모니터 PCBA에 대한 일반적인 질문
Q1: 베이비 모니터 PCBA 설계에서 가장 흔히 숨겨진 오류는 무엇입니까?
에이:오디오 입력 경로 근처에 배치된 세라믹 커패시터에서 발생하는 마이크로 노이즈. 유아용 장치가 진동할 때(요람 모터 또는 장난감 떨어뜨림으로 인해) 클래스 2 유전체 캡(X7R, X5R)은 최대 5mV의 압전 전압을 생성합니다. 이는 마이크 프리앰프에 연결되어 딸깍 소리나 우렁찬 소리를 생성합니다. 해결책은 두 가지입니다. 1) 첫 번째 이득 단계에서 모든 오디오 커플링 및 디커플링에 C0G(NP0) 커패시터를 사용합니다. 2) X7R이 불가피한 경우 PCBA에서 커패시터를 물리적으로 90도 회전시켜 기계적 응력이 전극 방향과 일치하도록 합니다. 항상 20Hz, 1Grms의 진동 테이블을 사용하여 검증하십시오.
Q2: 배터리 화학물질 선택이 베이비 모니터 PCBA 수명에 어떤 영향을 미치나요?
에이:세 가지 화학 물질은 매우 다른 고장 모드를 생성합니다.
- 리튬 이온(18650): 에너지 밀도는 가장 높지만 정밀한 CC/CV 충전이 필요합니다. NTC(부온도 계수) 센서가 없으면 열 폭주가 발생합니다. 보호 IC가 포함된 인증된 배터리 팩에만 사용하십시오.
- LiFePO4: 보다 안전하며(150°C 이하에서 열폭주 없음), 수명이 길어집니다(2000사이클). 그러나 낮은 전압(공칭 3.2V)에는 3.3V 로직용 부스트 컨버터가 필요하므로 비용과 리플 잡음이 추가됩니다.
- NiMH(저비용 설계): 매우 관대하지만 메모리 효과가 있습니다. PCBA에는 연료 게이지를 재보정하기 위해 30사이클마다 방전 회로가 포함되어야 합니다. 이것이 없으면 런타임은 6개월 후에 50% 감소합니다.
신뢰할 수 있는 베이비 모니터 PCBA의 경우 안전을 위해 LiFePO4를 선택하거나 이중 과전압 보호(IC + PTC) 기능을 갖춘 고품질 리튬 이온을 선택하세요.
Q3: 오디오 전용 및 비디오 베이비 모니터 모두에 동일한 PCBA 디자인을 사용할 수 있습니까?
에이:아니요. 이를 시도하면 세 가지 특정 안정성 문제가 발생합니다.
- 메모리 대역폭-- 오디오 전용에는 64kB RAM이 필요합니다. 비디오에는 압축된 프레임의 경우 최소 2MB가 필요합니다. 외부 RAM이 있는 공유 PCBA는 ESD 테스트에 실패하는 긴 트레이스를 추가합니다.
- RF 듀티 사이클-- 오디오는 전체 시간의 10%를 전송합니다. 비디오는 80%의 시간을 전송합니다. 동일한 2.4GHz PA는 비디오 모드에서 과열되어 20분 후에 게인이 6dB만큼 떨어집니다. 비디오 설계를 위해서는 PA 아래에 열 비아 어레이가 필요합니다.
- 전력 공급-- 오디오 베이비 모니터 PCBA의 최대치는 200mA입니다. 비디오 피크는 600mA입니다. 얇은 전력 트레이스(0.25mm)가 있는 일반적인 PCB 레이아웃은 카메라 모듈을 재설정하는 전압 강하를 유발합니다. 비디오 설계에는 0.6mm 트레이스 또는 별도의 1A 벅 컨버터가 필요합니다.
두 개의 별도 PCBA를 구축하십시오. 오디오 전용은 2레이어 보드를 사용합니다. 비디오에는 제어된 임피던스를 갖춘 4개의 레이어가 필요합니다.
유아 위험 제로를 위한 생산 테스트
조립된 모든 베이비 모니터 PCBA는 다음을 통과해야 합니다.
테스트 스테이션지속기간거부 기준오디오 루프백10초THD > 1%(1kHz)배터리 시뮬레이터30초충전 전류 > 50mA(3.0VRF 감도 미만)5초패킷 오류율 > 1%(-95dBm에서 온도60초)완전 충전 후 모든 지점 > 60°C
최종 설계 검토 체크리스트
항목확인도식 모든 입력에는 ESD 보호 기능이 있습니다(8kV 접점)BOMC패시터 전압 등급 ≥ 2배 예상(예: 5V 레일의 경우 10V)기계적그립 영역 근처에 높은 구성 요소 없음(높이 > 4mm)펌웨어VOX가 5분 이상 지속되면 Watchdog 타이머가 MCU를 재설정합니다.규정 준수FCC Part 15 및 EN 62368-1(오디오 안전)
신뢰할 수 있는 베이비 모니터 PCBA를 설계한다는 것은 비용 절감보다 유아의 안전을 최우선으로 생각한다는 의미입니다. 잘 만들어진 보드는 이가 나거나 울화통이 터져도 조용히 작동합니다. 실제 보육 환경(백색소음 기계, 조도 조절 조명, 전자레인지 등)으로 테스트해 보세요. 그것이 부모의 신뢰를 얻는 유일한 방법입니다.
