PCBA 처리를 통해 제품 성능을 향상시키는 방법

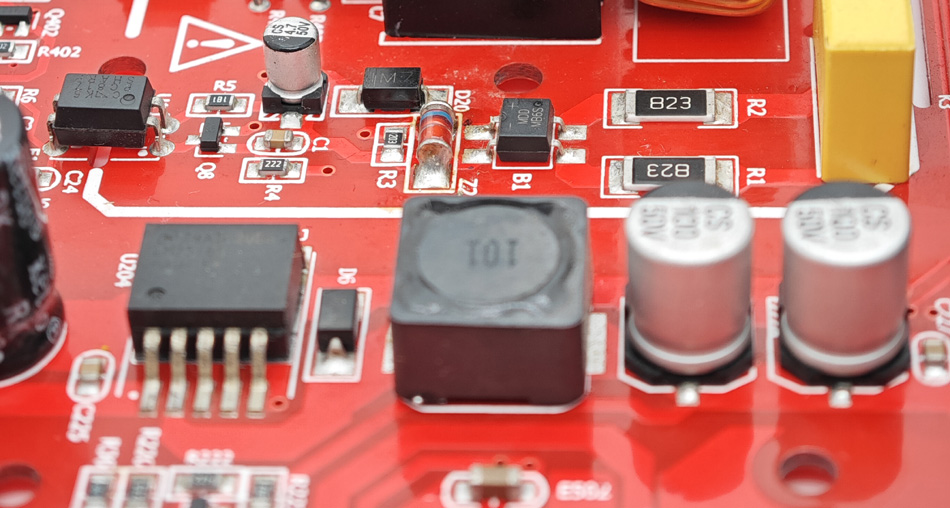

PCBA 처리, 전체 이름입니다인쇄 회로 보드 어셈블리, 납땜, 설치 및 기타 프로세스를 통해 다양한 전자 구성 요소를 인쇄 회로 보드 (PCB)에 조립하는 과정을 나타냅니다. PCBA 처리에는 전자 부품의 선택 및 설치가 포함될뿐만 아니라 회로의 테스트 및 디버깅도 포함됩니다. 현대 전자 제품 제조의 핵심 단계 인 PCBA 처리는 제품 성능을 향상시키는 데 중요한 역할을합니다.

1. 회로 보드의 신뢰성을 향상시킵니다

PCBA 처리를 통해 회로 보드의 신뢰성을 크게 향상시킬 수 있습니다. 고품질 납땜 프로세스 및 정확한 조립 기술은 전자 부품이 단단히 연결되도록 보장 할 수 있으며, 납땜이 열악하거나 느슨한 구성 요소로 인한 회로 고장을 피할 수 있습니다. 또한, 전문 PCBA 처리 플랜트는 일반적으로 각 회로 보드가 설계 요구 사항을 충족하도록하기 위해 엄격한 품질 관리 및 여러 테스트를 수행합니다.

2. 회로 설계 최적화

PCBA 처리 프로세스 중에 엔지니어는 제품의 특정 요구에 따라 회로 설계를 최적화합니다. 여기에는 합리적인 구성 요소 레이아웃, 신호 전송 경로 최적화 및 전자기 간섭 감소가 포함됩니다. 과학적이고 합리적인 회로 설계를 통해 제품의 성능과 안정성을 크게 향상시킬 수 있습니다. 예를 들어, 신호 지연 및 노이즈 간섭을 줄이고 회로의 전송 효율 및 간섭 방지 능력을 향상시킵니다.

3. 표면 마운트 기술 (SMT)

표면 마운트 기술(SMT)는 가장 일반적으로 사용되는 PCBA 처리 기술 중 하나입니다. SMT는 회로 보드를보다 컴팩트하게 만들고 PCB 표면에 전자 부품을 직접 장착하여 제품 크기를 줄입니다. 또한 SMT는 높은 처리 정밀도를 가지고있어보다 복잡한 회로 설계를 달성하고 제품 성능을 더욱 향상시킬 수 있습니다.

4. 자동 광학 검사 (AOI)

자동화 된 광학 검사(AOI)는 PCBA 처리에서 중요한 탐지 방법 중 하나입니다. AOI 장비는 고해상도 카메라와 이미지 처리 기술을 사용하여 서킷 보드에서 모든 범위의 검사를 수행하여 납땜 결함 및 구성 요소 설치 오류를 신속하게 감지합니다. AOI 검사를 통해 각 회로 보드가 예상 성능을 충족시키기 위해 제품의 품질과 신뢰성을 향상시킬 수 있습니다.

PCBA 처리의 미래 개발 동향

5G 기술의 적용 :

5G 기술의 빠른 개발로 PCBA 처리는 새로운 도전과 기회에 직면 해 있습니다. 5G 기술은 회로 보드의 전송 속도 및 신호 품질에 대한 요구 사항이 높기 때문에보다 정교한 PCBA 처리 기술 및 재료가 필요합니다. 동시에, 5G 기술의 적용은 PCBA 처리를 촉진하여 더 높은 주파수 및 더 높은 밀도의 방향으로 개발하여 제품 성능을 더욱 향상시킬 것입니다.

인공 지능 및 자동화 :

인공 지능 및 자동화 기술의 적용은 PCBA 처리의 효율성과 품질을 더욱 향상시킬 것입니다. 지능형 장비와 자동화 된 생산 라인을 도입함으로써, 완전 자동화 된 어셈블리 및 회로 보드 테스트를 달성하여 인적 요소가 제품 품질에 미치는 영향을 줄일 수 있습니다. 또한 인공 지능 기술을 사용하여 PCBA 처리 프로세스를 최적화하고 생산 효율성 및 제품 성능을 향상시킬 수 있습니다.

결론

전자 제품 제조에서 중요한 링크로서 PCBA 처리는 제품 성능을 향상시키는 데 중요한 역할을합니다. 회로 설계를 최적화하고 고급 가공 기술을 채택하고 지능형 및 자동 장비를 도입함으로써 회로 보드의 신뢰성과 성능을 크게 향상시킬 수 있습니다. 5G 기술 및 인공 지능의 개발로 PCBA 처리는 새로운 기회와 도전을 강요하고 전자 제품 개발을 고위 성능으로 계속 홍보 할 것입니다.
