PCBA 처리의 고급 탐지 기술

2025-02-07

PCBA 처리에서 (인쇄 회로 보드 어셈블리), 탐지 기술은 제품 품질과 성능을 보장하기 위해 중요합니다. 기술의 지속적인 발전으로 탐지 정확도, 효율성 및 신뢰성을 향상시키기 위해 PCBA 처리 프로세스에 점점 더 고급 탐지 기술이 적용되고 있습니다. 이 기사는 몇 가지 일반적인 고급 탐지 기술과 PCBA 처리에서의 응용 프로그램을 살펴볼 것입니다.



I. 자동 광학 검사 (AOI)


1. AOI 기술의 개요


자동 광학 검사 (AOI)는 시각 시스템을 사용하여 회로 보드를 자동으로 감지하고 PCBA 처리에 널리 사용되는 기술입니다.


작업 원칙 : AOI 시스템은 고해상도 카메라를 통해 회로 보드를 스캔하고 이미지를 캡처하여 사전 설정 표준과 비교하여 결함과 불량 지점을 식별합니다.


탐지 내용 : AOI는 솔더 조인트 품질, 구성 요소 위치, 누락 된 구성 요소 및 단락과 같은 문제를 감지 할 수 있습니다.


2. AOI의 장점


AOI 기술은 빠르고 정확하며 비접촉식으로 탐지 효율을 크게 향상시킬 수 있습니다.


생산 효율성 향상 : 자동 탐지는 수동 탐지 시간을 줄이고 생산 효율성을 향상시킵니다.


높은 정확도 : 고해상도 이미지와 지능형 알고리즘은 작은 결함을 정확하게 식별하고 오 탐지 속도를 줄일 수 있습니다.


II. 엑스레이 감지 (X- 레이)


1. X-ray 기술의 개요


X- 선 검출 (X-ray)은 복잡한 PCBA 탐지 작업에 적합한 회로 보드의 내부 구조를 통해 X- 레이를 사용하는 탐지 기술입니다.


작업 원리 : X- 레이는 회로 보드에 침투하여 내부 구조의 이미지를 형성하며, 불량한 납땜 및 단락과 같은 내부 결함은 이미지를 분석하여 감지됩니다.


적용 범위 : X- 선 검출은 BGA (Ball Grid Array) 및 CSP (Chip Scale 패키지)와 같은 표면 마운트 구성 요소의 검출에 특히 적합합니다.


2. X- 선 검출의 장점


X- 선 탐지 기술은 심층적이고 상세한 내부 검사를 제공 할 수 있으며 숨겨진 결함을 감지하는 데 적합합니다.


숨겨진 결함을 드러냅니다. 콜드 솔더 조인트 및 주석 구슬과 같은 보이지 않는 내부 결함을 감지하여 제품의 전반적인 신뢰성을 보장 할 수 있습니다.


비파괴 테스트 : 회로 보드의 비파괴 테스트는 제품의 무결성에 영향을 미치지 않습니다.


III. 적외선 열 이미징 감지


1. 적외선 열 이미징 기술의 개요


적외선 열 영상 탐지는 적외선 카메라를 사용하여 회로 보드의 온도 분포 이미지를 캡처하여 가능한 과열 또는 열전 실패 문제를 감지합니다.


작업 원리 : 적외선 카메라는 회로 표면의 적외선 방사선을 포착하고 온도 이미지로 변환하며 열 이미지를 분석하여 이상을 식별합니다.


응용 범위 : 회로 보드의 열 이상, 과열 영역 및 전력 관리 문제를 감지하는 데 적합합니다.


2. 적외선 열 이미징 감지의 장점


적외선 열 이미징 기술은 회로 보드의 온도 변화를 실시간으로 모니터링하고 귀중한 결함 진단 정보를 제공 할 수 있습니다.


실시간 감지 : 회로 보드의 온도를 실시간으로 모니터링하고 잠재적 인 과열 문제를 제 시간에 감지 할 수 있습니다.


비접촉 감지 : 회로 보드와의 물리적 간섭을 피하기 위해 비접촉 감지를 사용합니다.


IV. 전기 테스트 (ICT)


1. ICT 기술의 개요


전기 테스트 (ICT)는 회로 보드의 기능과 연결을 감지하기위한 테스트 기술입니다. 회로 보드는 전기 신호를 통해 테스트됩니다.

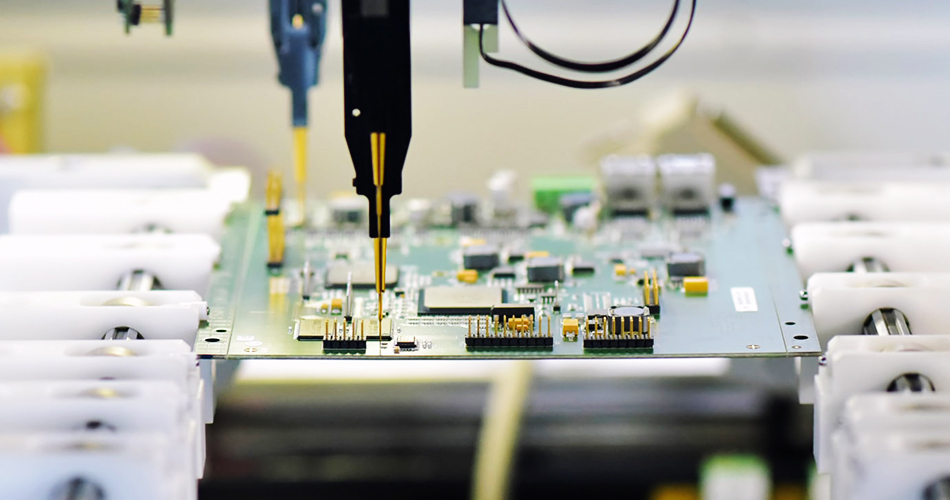

작업 원칙 : ICT는 테스트 프로브를 사용하여 회로 보드의 테스트 지점에 연결하고 전기 신호를 적용하고 회로의 전기 성능 및 연결을 확인하기위한 응답을 측정합니다.


감지 내용 : 단락, 개방 회로, 구성 요소 값 불일치 및 회로 보드의 납땜 문제를 감지 할 수 있습니다.


2. ICT의 장점


ICT 기술은 생산 공정에서 포괄적 인 전기 성능 테스트를 수행하여 회로 보드의 기능과 신뢰성을 보장 할 수 있습니다.


포괄적 인 테스트 : 제품의 기능을 보장하기 위해 회로 보드의 다양한 전기 매개 변수를 종합적으로 테스트하십시오.


고효율 : 자동 테스트 프로세스는 테스트 효율을 향상시키고 수동 개입을 줄입니다.


V. 기능 테스트


1. 기능 테스트의 개요


기능 테스트실제 근무 조건에서 PCBA의 테스트는 다양한 기능이 설계 요구 사항을 충족하도록합니다.


작업 원칙 : 시뮬레이션 된 작업 환경에 PCBA를 넣고 사전 설정 기능 테스트 프로그램을 실행하여 기능과 성능을 확인하십시오.


응용 프로그램 범위 : PCBA의 실제 작업 상태 및 기능을 테스트하고 실제 응용 프로그램에서 성능을 평가하는 데 적용됩니다.


2. 기능 테스트의 장점


기능 테스트는 실제 작업 조건을 시뮬레이션하고 실제 사용 환경에 가장 가까운 테스트 결과를 제공 할 수 있습니다.


실제 환경 테스트 : 실제 근무 조건에서 테스트를 위해 실제 사용에서 PCBA의 성능을 보장합니다.


문제 발견 : 기능적 문제를 발견하고 제품의 신뢰성과 안정성을 보장 할 수 있습니다.


결론


~ 안에PCBA 처리, 고급 탐지 기술의 사용은 제품 품질과 성능을 보장하는 중요한 수단입니다. 자동 광학 검사 (AOI), X- 선 검사, 적외선 열 이미징 검사, 전기 테스트 (ICT) 및 기능 테스트와 같은 기술을 도입함으로써 회사는 탐지 정확도, 효율성 및 신뢰성을 향상시킬 수 있습니다. 앞으로 기술의 지속적인 발전으로 이러한 탐지 기술은 PCBA 처리의 전반적인 품질 및 생산 효율을 계속 발전시키고 더욱 향상시킬 것입니다.
