PCBA 처리의 지능형 탐지 장비

전자 제품의 지속적인 업그레이드 및 시장 수요 증가, PCBA의 복잡성 및 정밀 요구 사항 (인쇄 회로 보드 어셈블리) 가공이 점점 높아지고 있습니다. 이러한 맥락에서, PCBA 처리에서 지능형 탐지 장비의 적용이 특히 중요해졌다. 지능형 탐지 장비는 제품의 탐지 효율과 정확도를 효과적으로 향상시키고 결함 속도를 줄이며 전체 생산 품질을 향상시킬 수 있습니다. 이 기사는 PCBA 처리 및 주요 응용 분야에서 지능형 탐지 장비의 역할을 탐구합니다.

I. 지능형 탐지 장비의 역할

PCBA 처리 프로세스에서 탐지 링크는 제품의 품질 및 신뢰성과 직접 관련이 있습니다. 전통적인 수동 탐지는 비효율적 일뿐 만 아니라 감지 누락 및 오 탐지가 발생하기 쉽습니다. 지능형 탐지 장비의 도입은 탐지의 정확도와 효율성을 크게 향상시킬 수 있습니다.

1. 탐지 정확도를 향상시킵니다

지능형 탐지 장비는 일반적으로 고급 이미지 처리, 광학 감지 및 데이터 분석 기술을 사용하여 솔더 조인트 결함, 구성 요소 오프셋 등과 같은 회로 보드의 작은 결함을 정확하게 식별합니다. 수동 감지와 비교할 때 지능형 장비는 인적 요인으로 인한 오류를 피하고 각 PCBA 제품이 높은 수준의 품질 요구 사항을 충족하도록 보장 할 수 있습니다.

2. 탐지 효율을 향상시킵니다

지능형 탐지 장비는 짧은 시간 내에 다수의 PCBA 제품의 탐지를 완료하여 생산 효율성을 크게 향상시킬 수 있습니다. 예를 들어, 자동 광학 검사 (AOI) 장비는 회로 보드를 빠르게 스캔하고 다양한 결함을 자동으로 식별하고 분류 할 수 있습니다. 기존 수동 검사와 비교하여 지능형 장비는 더 빠른 속도와 정확도로 검사 작업을 완료하여 생산주기를 단축시킬 수 있습니다.

3. 데이터 분석 및 피드백

지능형 탐지 장비는 PCBA 처리의 문제를 감지 할뿐만 아니라 데이터 분석을 통해 생산 프로세스의 문제에 대한 피드백을 제공 할 수 있습니다. 이러한 데이터는 회사가 생산에서 약한 링크를 식별하고 프로세스를 최적화하며 품질을 향상시켜 생산 효율성과 제품 품질을 더욱 향상시킬 수 있습니다.

II. PCBA 처리의 주요 지능형 탐지 장비

에서PCBA 처리공정, 일반적인 지능형 탐지 장비에는 자동 광학 검사 (AOI), 자동 X- 선 검사 (AXI) 및 온라인 테스트 (ICT) 장비가 포함됩니다. 각 장치에는 특정 기능 및 응용 프로그램 시나리오가 있습니다.

1. 자동 광학 검사 (AOI)

자동 광학 검사 장비는 PCBA 처리에서 가장 일반적으로 사용되는 탐지 도구 중 하나입니다. AOI는 고해상도 카메라를 사용하여 회로 보드를 스캔하여 솔더 조인트의 모양, 구성 요소의 설치 위치 등을 감지합니다. 장점은 빠른 속도와 정밀도이며 대량 생산에서 빠른 감지에 적합합니다. 그러나 AOI는 일부 내부 결함 또는 복잡한 솔더 조인트에 대한 검출 효과가 제한적입니다.

2. 자동 X- 선 검사 (AXI)

자동 X- 선 검사 장비는 X- 레이를 통해 PCBA 보드에 침투하여 BGA (Ball Grid Array) 장치의 납땜 품질과 같은 내부 솔더 조인트 및 숨겨진 결함을 감지합니다. AXI 장비는 AOI를 식별 할 수없는 내부 결함을 감지 할 수 있으므로 고밀도 및 복잡한 회로 보드 검사에 널리 사용됩니다.

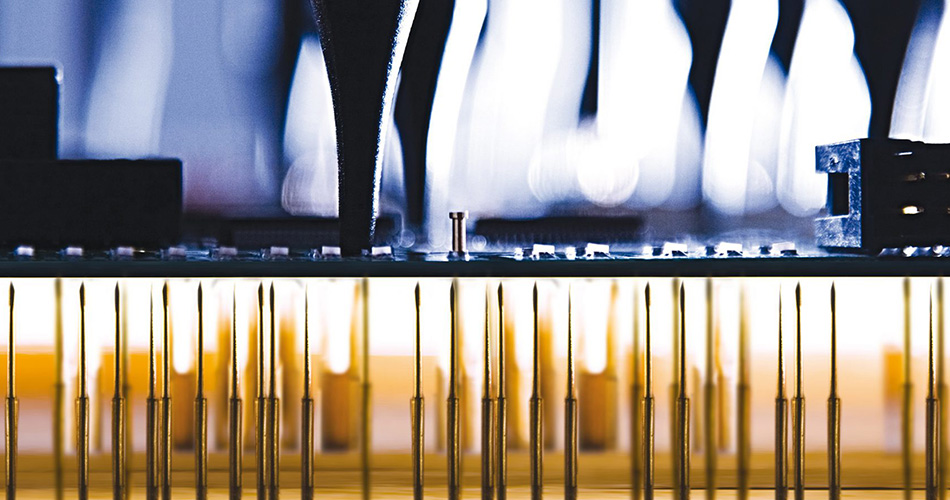

3. 회로 테스트 (ICT)

회로 내 테스트 장비는 전기 테스트를 통해 회로 연결, 단락 및 PCBA의 개방 회로와 같은 문제를 감지합니다. ICT는 초기 단계에서 회로 보드의 전기 결함을 감지하여 재 작업 및 수리 비용을 줄일 수 있습니다. ICT는 AOI 및 AXI와 비교하여 물리적 외관보다는 전기 성능에 중점을 둡니다.

III. 지능형 검사 장비의 향후 개발 동향

PCBA 처리 기술의 지속적인 발전으로 지능형 검사 장비는보다 지능적이고 다기능적인 방향으로 개발되고 있습니다. 앞으로 지능형 테스트 장비는 데이터의 포괄적 인 분석 및 피드백에 더 많은 관심을 기울이고 실시간 모니터링 및 추가로 통합 할 것입니다.품질 관리생산 과정에서.

1. 다기능 통합

앞으로 지능형 테스트 장비는 AOI, AXI 및 ICT의 결합 된 사용과 같은 여러 테스트 기능을 통합하여 원 스톱 포괄적 인 테스트를 달성 할 수 있습니다. 이는 테스트의 포괄적 성을 향상시킬뿐만 아니라 장비 투자 및 운영 공간을 절약 할 수 있습니다.

2. 데이터 중심의 지능형 테스트

빅 데이터 및 인공 지능 기술 개발을 통해 지능형 테스트 장비는 데이터 중심 분석 및 의사 결정에 더 의존 할 것입니다. 많은 양의 생산 데이터 분석을 통해 지능형 장비는 감지 매개 변수를 자동으로 최적화하고 탐지의 정확도와 효율성을 향상시킬 수 있습니다.

요약

PCBA 처리에서 지능형 테스트 장비의 적용은 제품의 탐지 정확도와 효율성을 향상시킬뿐만 아니라 품질 관리에 대한 강력한 지원을 제공합니다. 기술의 지속적인 발전으로 지능형 테스트 장비는 PCBA 처리에서 점점 더 중요한 역할을하여 기업이 제품 품질을 향상시키고 시장 경쟁력을 향상시키는 데 도움이 될 것입니다. 앞으로 지능형 테스트 장비의 개발은 PCBA 처리 산업의 지능과 효율성을 더욱 촉진 할 것입니다.
