PCBA 처리의 구성 요소 어셈블리 프로세스

PCBA에서 (인쇄 회로 보드 어셈블리) 처리, 구성 요소 어셈블리 프로세스는 전자 제품의 기능과 신뢰성을 보장하기위한 핵심 링크입니다. 전자 제품의 지속적인 혁신과 복잡성으로 구성 요소 조립 공정을 최적화하면 생산 효율성을 향상시킬뿐만 아니라 전반적인 제품 품질을 크게 향상시킬 수 있습니다. 이 기사는 사전 조립 준비, 일반적인 조립 기술 및 프로세스 최적화 전략을 포함하여 PCBA 처리의 구성 요소 어셈블리 프로세스를 탐색합니다.

I. 사전 조립 준비

구성 요소 어셈블리 전에 충분한 준비가 조립 품질을 보장하기위한 기초입니다.

1. 설계 및 재료 준비

설계 최적화 : 회로 보드 설계의 합리성을 보장하고 자세한 설계 검토 및 검증을 수행하십시오. 합리적인 구성 요소 레이아웃 및 설계 규칙은 구성 요소 간섭 및 납땜 어려움과 같은 어셈블리 프로세스의 문제를 줄일 수 있습니다.

재료 준비 : 모든 구성 요소 및 재료의 품질이 구성 요소 사양 및 납땜 재료 성능을 포함하여 표준을 충족하는지 확인하십시오. 검증 된 공급 업체와 재료를 사용하면 생산 공정의 결함을 줄일 수 있습니다.

2. 장비 디버깅

장비 교정 : 배치 기계 및 리플 로우 솔더링 머신과 같은 주요 장비를 정확하게 교정하여 장비의 작동 상태가 생산 요구 사항을 충족하도록합니다. 장비 고장으로 인한 생산 문제를 피하기 위해 장비를 정기적으로 유지하고 검사하십시오.

프로세스 설정 : 다양한 유형의 구성 요소 및 회로 보드 설계에 적응하기 위해 리플 로우 솔더링의 온도 곡선, 배치 기계의 배치 정확도 등과 같은 장비 매개 변수를 조정하십시오. 프로세스 설정이 고정밀 구성 요소 어셈블리를 지원할 수 있는지 확인하십시오.

II. 일반적인 조립 기술

~ 안에PCBA 처리일반적인 구성 요소 어셈블리 기술에는 SMT (Surface Mount Technology) 및 통과 구멍 삽입 기술 (THT)이 포함됩니다. 각 기술에는 다른 장점과 단점 및 응용 시나리오가 있습니다.

1. SURPAT MOUNT 기술 (SMT)

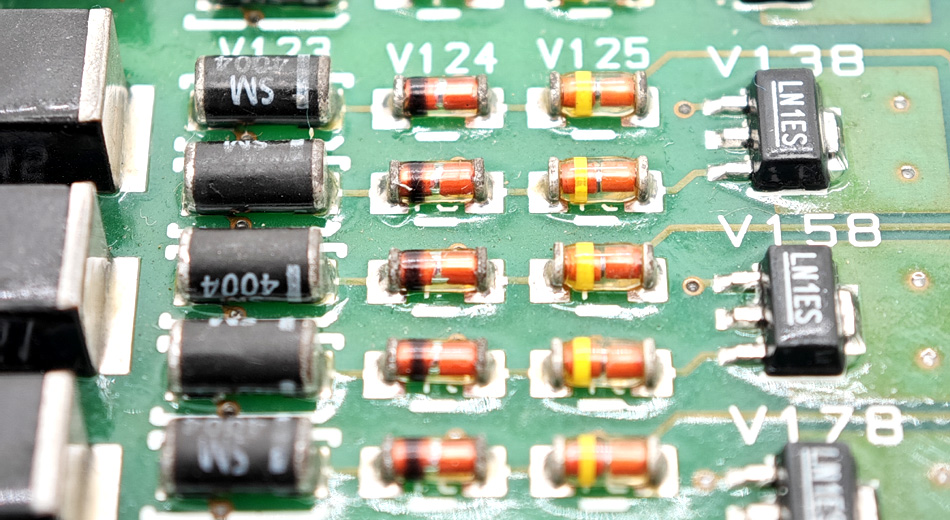

기술 기능 : SMT (Surface Mount Technology)는 전자 구성 요소를 회로 보드 표면에 직접 장착하는 기술입니다. SMT 성분은 크기가 작고 무게가 작고 고밀도 및 소형 전자 제품에 적합합니다.

프로세스 흐름 : SMT 프로세스에는 솔더 페이스트 인쇄, 구성 요소 배치 및 리플 로우 솔더링이 포함됩니다. 먼저 회로 보드 패드의 솔더 페이스트를 인쇄 한 다음 배치 기계를 통해 솔더 페이스트의 구성 요소를 놓고 반사 솔더링 머신을 통해 가열하여 솔더 페이스트를 녹이고 솔더 조인트를 형성합니다.

장점 : SMT 프로세스는 고효율, 높은 자동화 및 강력한 적응성의 장점이 있습니다. 고밀도 및 고정밀 전자 어셈블리를 지원하고 생산 효율성 및 제품 품질을 향상시킬 수 있습니다.

2. 통로 기술 (THT)

기술적 인 기능 : THT (Throw-Hole Technology)는 구성 요소 핀을 회로 보드의 홀에 납땜을 위해 삽입하는 기술입니다. ThT 기술은 대규모 및 고전력 구성 요소에 적합합니다.

프로세스 흐름 : THT 프로세스에는 구성 요소 삽입, 파도 납땜 또는 수동 납땜이 포함됩니다. 구성 요소 핀을 회로 보드의 통로에 삽입 한 다음 웨이브 솔더링 머신 또는 수동 납땜을 통해 솔더 조인트의 형성을 완료하십시오.

장점 : THT 프로세스는 기계적 강도 요구 사항이 높은 구성 요소에 적합하며 강력한 물리적 연결을 제공 할 수 있습니다. 저밀도 및 대형 회로 보드 어셈블리에 적합합니다.

III. 프로세스 최적화 전략

PCBA 처리에서 구성 요소 어셈블리 프로세스를 개선하려면 일련의 최적화 전략이 구현되어야합니다.

1. 프로세스 제어

프로세스 매개 변수 최적화 : 리플 로우 솔더링의 온도 곡선, 솔더 페이스트의 인쇄 두께 및 구성 요소의 장착 정확도와 같은 주요 매개 변수를 정확하게 제어합니다. 데이터 모니터링 및 실시간 조정을 통해 프로세스의 일관성과 안정성을 보장하십시오.

프로세스 표준화 : 각 프로세스 링크에 명확한 운영 사양이 있는지 확인하기 위해 세부 프로세스 표준 및 운영 절차를 개발합니다. 표준화 된 운영은 사람의 오류를 줄이고 프로세스 변동을 줄이고 조립 품질을 향상시킬 수 있습니다.

2. 품질 검사

자동 검사 : 자동 광학 검사 (AOI) 및 X- 선 검사와 같은 고급 기술을 사용하여 조립 프로세스 중에 솔더 조인트 및 구성 요소 위치의 품질을 실시간으로 모니터링합니다. 이러한 검사 기술은 품질 문제를 신속하게 감지하고 수정하고 생산 라인의 신뢰성을 향상시킬 수 있습니다.

샘플 검사 : 납땜 품질, 구성 요소 위치 및 전기 성능 검사를 포함하여 생산 된 PCBA에서 정기적으로 샘플 검사를 수행합니다. 샘플 검사를 통해 잠재적 프로세스 문제를 발견 할 수 있으며이를 개선하기 위해 적시에 조치를 취할 수 있습니다.

요약

PCBA 처리에서 고품질 구성 요소 어셈블리를 달성하려면 충분한 준비, 적절한 조립 기술 선택 및 효과적인 프로세스 최적화 전략 구현이 필요합니다. 설계를 최적화하고 고급 장비 및 기술을 채택하고, 세밀하게 제어 프로세스 및 엄격한 품질 검사를 통해, 최종 제품의 성능과 신뢰성을 보장하기 위해 구성 요소 어셈블리의 정확성과 안정성을 향상시킬 수 있습니다. 기술의 지속적인 개발로 PCBA 처리의 구성 요소 어셈블리 프로세스는 계속 혁신하여 전자 제품의 품질을 향상시키고 시장 수요를 충족시키는 데 강력한 지원을 제공 할 것입니다.
