PCBA 처리의 지능형 탐지 시스템

2025-03-03

PCBA에서 (인쇄 회로 보드 어셈블리) 가공, 지능형 탐지 시스템의 도입은 생산 효율과 제품 품질을 크게 향상시켰다. 전자 제품의 복잡성이 증가함에 따라 전통적인 수동 탐지 방법은 높은 정밀도 및 고효율의 요구를 충족시킬 수 없었습니다. 지능형 탐지 시스템은 자동화 및 지능형 기술을 통해 더 빠르고 정확한 탐지를 달성하여 PCBA 처리를 강력하게 지원할 수 있습니다. 이 기사는 유형, 장점 및 응용 프로그램을 포함하여 PCBA 처리의 지능형 탐지 시스템을 탐색합니다.



I. 지능형 탐지 시스템의 유형


PCBA 처리의 지능형 탐지 시스템에는 주로 자동 광학 검사 (AOI), X-Ray 검사 (AXI) 및 기계 비전 검사와 같은 몇 가지 주요 유형이 포함됩니다. 이 시스템에는 고유 한 특성이 있으며 다른 탐지 요구에 적용될 수 있습니다.

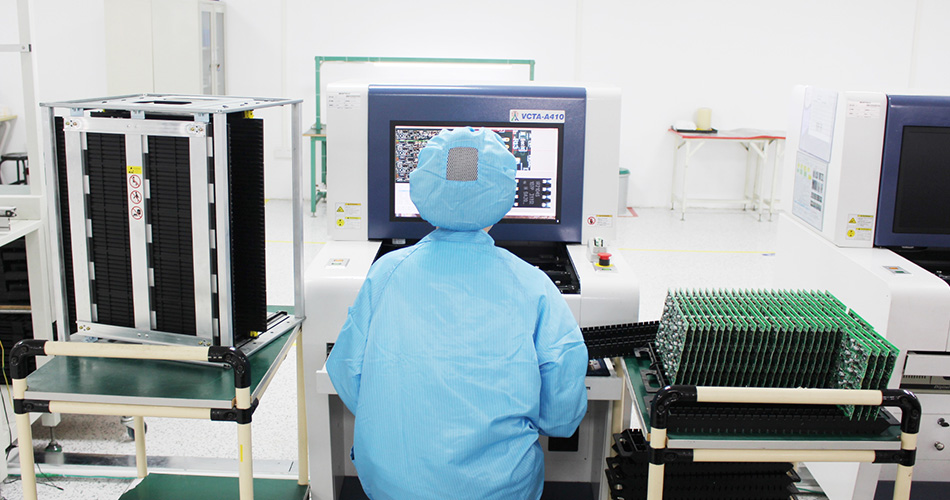

1. 자동 광학 검사 (AOI)


기능 설명 : 자동 광학 검사 시스템은 고해상도 카메라를 사용하여 PCB의 포괄적 인 검사를 수행하여 솔더 관절 결함, 부정확 한 구성 요소 위치 및 기타 표면 결함을 신속하게 식별 할 수 있습니다.


장점 : AOI 시스템은 생산 결함을 실시간으로 감지하고 탐지 효율과 정확도를 향상시킬 수 있습니다. 자동 검사는 수동 검사에서 오류 및 누락을 줄여서 각 솔더 조인트 및 구성 요소의 품질이 표준을 충족하도록합니다.


2. X- 선 검사 (Axi)


기능 설명 : X- 선 검사 시스템은 X- 레이를 사용하여 PCB에 침투하여 내부 납땜 및 전기 연결을 검사합니다. AXI 시스템은 콜드 솔더 조인트, 브리징 및 내부 단락과 같은 보이지 않는 납땜 결함을 감지하는 데 특히 적합합니다.


장점 : AXI 시스템은 내부 솔더 조인트 및 연결의 품질을 보장하기 위해 심층적 인 검사를 제공 할 수 있습니다. 특히 복잡한 다층 PCB 및 고밀도 어셈블리의 경우 X- 선 검사는 숨겨진 결함을 효과적으로 식별하고 제품 신뢰성을 향상시킬 수 있습니다.


3. 기계 비전 검사


기능 설명 : Machine Vision System은 카메라와 이미지 처리 알고리즘을 결합하여 PCB의 고정밀 검사를 수행합니다. 기계 비전 시스템은 구성 요소 위치, 방향, 크기 및 결함 분석과 같은 정보를 식별 할 수 있습니다.


장점 : 기계 비전 시스템은 고해상도 이미지와 정확한 검사 결과를 제공 할 수 있습니다. AI 알고리즘의 지원으로 결함을 자동으로 식별하고 분류하여 지능 수준과 검사 효율성을 향상시킬 수 있습니다.


II. 지능형 탐지 시스템의 장점


Intelligent Detection System은 PCBA 처리에서 중요한 이점을 가지고있어 생산 공정 및 제품 품질의 효율성을 효과적으로 향상시킬 수 있습니다.


1. 탐지 정확도를 향상시킵니다


지능형 탐지 시스템은 고해상도 카메라와 고급 이미지 처리 기술을 통해 작은 납땜 결함 및 구성 요소 편차를 정확하게 식별 할 수 있습니다. 수동 감지와 비교하여 지능형 탐지 시스템은 더 높은 탐지 정확도를 제공하고 누락 된 탐지 및 잘못 판단 가능성을 줄일 수 있습니다.


2. 생산 효율성을 향상시킵니다


자동 지능 감지 시스템은 많은 수의 탐지 작업을 신속하게 완료하고 생산 라인의 효율성을 크게 향상시킬 수 있습니다. AOI 및 AXI 시스템은 생산 중에 실시간으로 결함을 감지하여 수동 검사로 인한 생산 정체 및 재 작업을 줄일 수 있습니다.


3. 인건비를 줄입니다


지능형 탐지 시스템은 수동 검사에 대한 의존도를 줄이고 인건비를 줄입니다. 자동화 된 감지를 통해 생산 라인은 수동 작동으로 인한 오류를 줄이고 생산 공정의 안정성과 일관성을 향상시킬 수 있습니다.


4. 제품 품질을 확인하십시오


Intelligent Detection System은 실시간 모니터링 및 데이터 기록을 통해 생산에서 품질 문제를 적시에 감지하고 수정할 수 있습니다. 정확한 탐지 및 데이터 분석을 통해 각 생산 링크의 품질이 표준을 충족하고 최종 제품의 신뢰성을 향상시킬 수 있습니다.


III. 지능형 탐지 시스템의 적용 사례


PCBA 처리에서 지능형 탐지 시스템의 적용은 놀라운 결과를 얻었습니다. 많은 전자 제조 회사들이 이러한 시스템을 도입하여 생산 라인의 전반적인 성능을 향상 시켰습니다.


1. 전자 소비자 제품 제조


전자 소비자 제품 제조에서 지능형 탐지 시스템은 고밀도 PCB의 용접 품질과 구성 요소 정확도를 보장 할 수 있습니다. AOI 및 AXI 시스템의 공동 응용을 통해 제조업체는 생산에서 결함을 신속하게 감지하고 수리하고 제품의 시장 경쟁력을 향상시킬 수 있습니다.


2. 자동차 전자 장치


자동차 전자 장치 분야에서 지능형 탐지 시스템은 복잡한 다층 PCB 및 고출성 전자 구성 요소를 효과적으로 감지 할 수 있습니다. 정확한 탐지를 통해 자동차 전자 시스템의 안정성과 안전성은 엄격한 품질 표준을 충족 할 수 있습니다.


요약


PCBA 처리에서 지능형 탐지 시스템의 도입은 생산 공정을 크게 개선했습니다. 자동 광학 감지, X- 선 탐지 및 기계 비전 감지와 같은 기술을 통해 이러한 시스템은 탐지 정확도를 향상시키고 생산 효율성을 높이며 인건비를 줄이며 제품 품질을 보장 ​​할 수 있습니다. 기술의 지속적인 발전으로 지능적인 탐지 시스템은 PCBA 처리에서 점점 더 중요한 역할을 수행하고 고품질 개발에 대한 강력한 지원을 제공 할 것입니다.전자 제조산업.
