온도 컨트롤러 PCBA 제조는 중요한 응용 분야의 열 안정성을 어떻게 결정합니까?

1. 열 안정성이 제조 결과인 이유

온도 컨트롤러는 종종 데이터시트의 설정점 정확도로 평가되지만 현장 동작은 조립 중에 도입되는 물리적 변수에 따라 결정됩니다. 솔더 보이드는 열 저항을 증가시킵니다. 오염으로 인해 아날로그 판독값이 바뀌는 누출 경로가 생성됩니다. 센서 근처의 구리 분포는 보드 자체를 열 분산기로 바꿀 수 있습니다. 이러한 각 조건은 소프트웨어 문제가 아닌 제조상의 특징입니다.

±0.5°C를 유지하는 컨트롤러와 몇 도씩 변동하는 컨트롤러 사이의 차이는 공정 분야에서 자주 추적됩니다. 정밀 열 제어 보드에 대한 연구에 따르면 여러 암페어를 전달하는 전력 트레이스는 충분한 구리로 크기를 조정해야 하며 센서 반환 경로에서 물리적으로 분리된 상태로 유지되어야 합니다. 그렇지 않으면 신호가 ADC에 도달하기 전에 국지적인 가열과 IR 강하로 인해 측정이 손상됩니다. 마찬가지로 열 완화 절단, 좁은 센서 트레이스 및 고전류 부품의 의도적인 간격은 감지 요소 주위에 "열에 정직한" 영역을 생성하여 보드의 내부 열 흐름이 아닌 시스템 온도에 반응합니다.

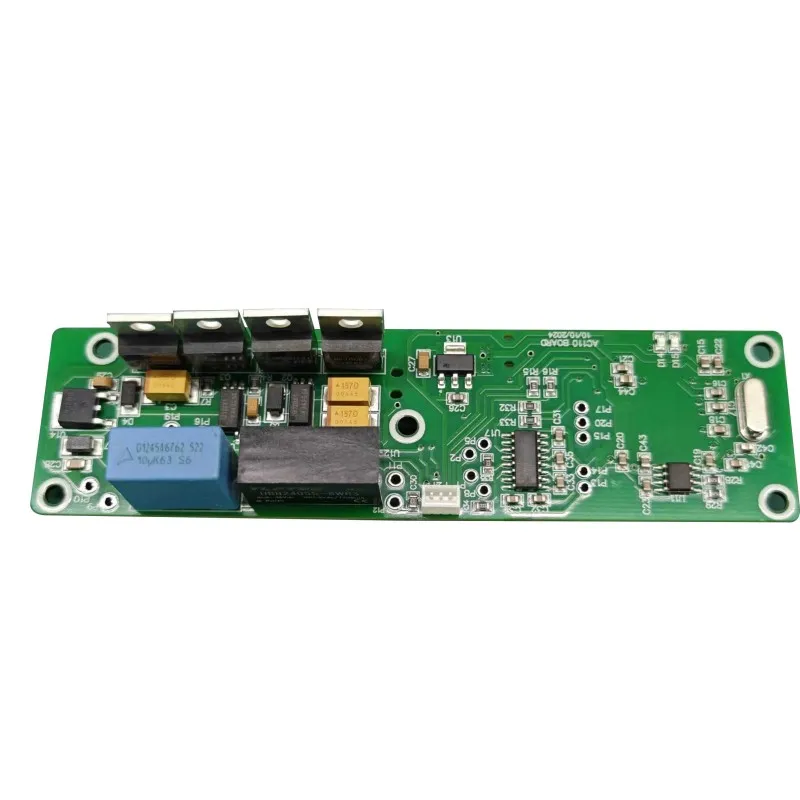

그렇기 때문에 이 문구는온도 조절기 PCBA채워진 보드 이상의 것을 설명합니다. 이는 측정 체인, 전력 스테이지 및 보호 회로가 공동 설계 및 제조되는 제어된 열 시스템을 설명합니다. 조립 공정이 불안정하면 제어 루프는 볼 수 없는 물리적 소음을 보상해야 합니다.

2. 센서 인터페이스: 1차 방어선

2.1 센서 유형 및 제조상의 의미

NTC 서미스터, PT100/PT1000 RTD 및 열전대는 PCB 프런트 엔드에 다양한 제약 조건을 적용합니다. NTC 센서는 협대역에서 높은 감도를 제공하지만 저항-온도 곡선이 기하급수적이기 때문에 선형화가 필요합니다. RTD는 넓은 범위에 걸쳐 보다 선형적인 응답을 제공하지만 저항이 낮은 신호 경로는 트레이스 저항과 납땜으로 인한 응력에 더 민감합니다. 열전대는 가장 넓은 범위를 제공하지만 정확도는 가장 낮으며(종종 몇 도 범위), 전기적으로 안정적이어야 하는 냉접점 보상에 의존합니다.

센서 프런트 엔드는 단순한 아날로그 입력이 아닙니다. 이는 작은 차동 신호를 보존하면서 공통 모드 잡음을 제거해야 하는 고임피던스 측정 노드입니다. 일반적인 상용 컨트롤러는 이러한 확산을 보여줍니다. NTC 입력은 ±0.6°C, PT100 채널은 ±0.7°C, J형 열전대는 ±3°C로 평가될 수 있습니다. 이 수치는 시스템 수준 보증이 아닌 센서 수준 사양입니다. 조립 공정에서는 잘못된 접지, 열 구배 및 부적절한 교정 접근으로 인해 정확성이 유지되거나 약화됩니다.

2.2 레이아웃 격리 및 교정 액세스

릴레이 드라이버 또는 MOSFET 스위칭 노드 옆에서 실행되는 센서 트레이스는 측정에 노이즈를 결합합니다. 아날로그 프런트 엔드 아래에서 중단되는 접지면은 공유 구리를 통해 반환 전류를 강제로 흐르게 하여 부하에 따라 달라지는 오프셋을 생성합니다. 제조를 위한 설계 검토 중에 이러한 문제는 툴링이 출시되기 전에 표시되어야 합니다. 엔지니어링 검토에서는 열 결합, 센서 분리를 위한 구성 요소 배치, 깨끗한 아날로그 감지 및 안정적인 PWM 스위칭을 위한 전원/접지면 무결성을 평가해야 합니다.

교정은 센서와 물리적 인클로저 사이의 최종 브리지입니다. 특정 PCB, 하우징 및 어셈블리 스택에 완벽하게 일치하는 센서는 없습니다. 제어된 열 챔버에서의 일회성 교정은 교정 오프셋을 적용하지만 보드는 이 교정을 반복 가능하게 만드는 테스트 액세스 및 펌웨어 후크로 설계되어야 합니다. PCBA가 일관되지 않은 납땜 양이나 오염으로 조립된 경우 교정 오프셋은 사용 기간과 온도에 따라 표류하여 초기 수정 목적을 상실하게 됩니다.

3. 열에 노출된 PCB 재료 및 구리 아키텍처

온도 컨트롤러는 주변 온도가 실내 온도보다 훨씬 올라가고 전력단에서 자체 열을 추가하는 인클로저에서 작동하는 경우가 많습니다. 기판은 해당 범위 전체에서 치수 안정성과 유전 무결성을 유지해야 합니다. FR-4가 일반적이지만 열 부하 또는 사이클링 프로필이 측정 가능한 변화 없이 표준 FR-4가 견딜 수 있는 수준을 초과하는 경우 높은 Tg 라미네이트 및 알루미늄 기판이 선택됩니다.

FR-4 내부의 유리 섬유 천의 직조 패턴은 열전도율의 국부적인 변화를 일으킬 수 있으며, 이는 트레이스가 라우팅되는 위치에 따라 센서 판독값을 이동시키는 "열 직조" 효과로 이어질 수 있습니다. 이는 0.1°C의 편차도 중요한 고정밀 컨트롤러에 특히 중요합니다. 구리 아키텍처도 마찬가지로 중요합니다. 간단한 온도 조절 장치에는 2레이어 보드가 적합할 수 있지만, 혼합 신호 프런트 엔드와 PWM 출력을 갖춘 컨트롤러는 신호 레이어에 인접한 전용 접지면이 있는 4레이어 또는 6레이어 스택업의 이점을 누릴 수 있습니다. 이러한 배열은 잡음이 있는 전력 섹션과 민감한 아날로그 섹션 사이에 고유한 절연을 제공하여 자체적으로 표류할 수 있는 외부 필터링의 필요성을 줄입니다.

따라서 물리적 스택업은 수동적인 배경이 아닙니다. 이는 제어 루프의 일부입니다. 열을 고르지 않게 분배하는 보드는 전기적으로는 정확하지만 열적으로 잘못된 센서 신호를 생성합니다.

4. 열 사이클 전반에 걸친 솔더 접합 신뢰성

온도 조절기는 가열과 냉각이 반복적으로 노출됩니다. 전원 장치, 계전기 및 센서 커넥터를 연결하는 납땜 접합부는 결과적인 열역학적 응력을 견뎌야 합니다. 지배적인 메커니즘은 CTE 불일치입니다. 실리콘, 구리, 납땜 및 라미네이트는 서로 다른 속도로 팽창하고 여러 주기에 걸쳐 불일치로 인해 접합 인터페이스에 변형이 집중됩니다. 미세 균열은 접합부 주변에서 시작되어 저항이 증가하거나 연결부가 열릴 때까지 전파됩니다.

이 오류 모드는 특히 국부적인 온도 편차가 가장 큰 MOSFET, TRIAC 및 계전기 단자와 관련이 있습니다. 실온 기능 테스트를 통과한 컨트롤러는 납땜 공정에서 보이드가 생성되거나 젖음성이 부족하거나 과도한 금속간 화합물이 형성되면 수백 사이클 후에도 여전히 작동하지 않을 수 있습니다. 따라서 어셈블리 응답에는 제어된 리플로우 프로파일, 검증된 페이스트 증착 및 숨겨진 조인트를 볼 수 있는 검사 방법이 포함되어야 합니다.

• 리플로우 균일성:패널의 가장 뜨거운 접합부와 가장 차가운 접합부 사이의 약 10°C의 델타 T는 많은 무연 프로파일의 실제 목표입니다. 더 넓은 스프레드는 일부 관절이 제대로 처리되지 않은 반면 다른 관절은 과도한 스트레스를 받는다는 것을 의미합니다.
• 보이드 제어:열 패드 아래의 공극은 접합부-보드 저항을 증가시키고 균열 성장을 가속화하는 국지적 핫스팟을 생성합니다.
• 검사 접근:BGA 및 하단 종단 부품에는 X선 검사가 필요합니다. AOI만으로는 숨겨진 관절 형상을 확인할 수 없습니다.
• 스트레인 릴리프:커넥터와 무거운 관통 구멍 부품은 하우징의 열 팽창이 솔더 필렛으로 직접 전달되지 않도록 기계적으로 지지되어야 합니다.

모든온도 조절기 PCBA사이클링 환경에서 수년 동안 작동할 것으로 예상되는 제품은 시각적 허용 기준뿐만 아니라 열 사이클링에 대해서도 인증된 납땜 공정으로 제작되어야 합니다. IPC-A-610 클래스 2 또는 클래스 3은 제작 기술에 대한 기준을 제공하지만 조인트의 사이클링 동작은 합금, 프로파일 및 패드 디자인의 조합에 의해 결정됩니다.

5. 잠재적인 열 결함을 노출시키는 테스트 범위

실온에서의 기능 테스트는 필요하지만 열 컨트롤러에는 충분하지 않습니다. 보드는 회로 내 테스트와 기능 회로 테스트를 통과할 수 있으며 온도 스트레스 하에서만 나타나는 잠재 결함을 여전히 포함하고 있습니다. 테스트 전략은 스트레스 수준을 높여서 배송 전에 초기 수명 실패가 촉발되도록 해야 합니다.

자동화된 광학 검사를 통해 부품 유무와 솔더 필렛 모양을 확인합니다. 회로 내 테스트는 저항기와 커패시터 값을 확인하고 단락 또는 개방을 감지합니다. 기능 회로 테스트는 센서 입력을 시뮬레이션하고 릴레이 또는 SSR 출력을 검증합니다. X-Ray 검사를 통해 숨겨진 솔더 보이드와 BGA 붕괴가 드러납니다. 번인(Burn-in) 및 환경적 스트레스 스크리닝은 종종 24~48시간 동안 부하 주기 하에서 조립품을 높은 온도에 노출시켜 주변 접합부 및 부품 결함이 실패하도록 합니다. 환경 챔버는 이 기능을 −40°C에서 +125°C 및 0~95% 상대 습도로 확장하여 제조업체가 벤치 동작과 현장 조건을 연관시킬 수 있도록 합니다.

테스트 픽스처 접촉 저항은 마진 조인트를 가릴 수도 있습니다. 포고 핀이 지속적으로 접촉하지 않으면 진동이나 열팽창으로 인해 실패할 수 있는 보드가 테스트에 통과될 수 있습니다. 번인(Burn-in)은 안정적인 프로세스를 대체할 수 없습니다. 이는 특정 위험에 대한 필터이며, 스트레스 프로필이 컨트롤러의 실제 열 임무를 반영할 때 가장 효과적입니다. 일반적인 고온 소크는 온도 제어 응용 분야에서 중요한 사이클링 관련 약점을 드러내지 않고 테스트 용량을 소비할 수 있습니다.

6. 컨포멀 코팅 및 환경 격리

습기와 오염은 위장된 열 문제입니다. PCB 표면에 흡착된 물의 얇은 막은 센서 트레이스 사이에 누출 경로를 생성하여 측정 네트워크의 유효 저항을 변경할 수 있습니다. 플럭스나 취급 시 발생하는 화학적 잔류물은 습도가 높아지면 전도성이 생길 수 있습니다. 고임피던스 센서 입력에 의존하는 컨트롤러에서 이러한 누출 경로는 온도 오프셋 또는 노이즈로 나타납니다.

컨포멀 코팅은 보드 토폴로지를 준수하는 얇은 폴리머 층을 형성하고 습기, 먼지 및 화학적 오염 물질로부터 회로를 격리함으로써 이 문제를 해결합니다. 아크릴 코팅은 경제적이고 재작업이 가능합니다. 폴리우레탄은 더 나은 내용제성 및 내마모성을 제공합니다. 실리콘은 가장 넓은 온도 범위와 유연성을 제공합니다. 이온 오염을 캡슐화하면 이를 보드에 가두어 전기화학적 고장을 방지하기는커녕 가속화할 수 있기 때문에 철저한 세척 후에 코팅을 적용해야 합니다.

코팅 접착력은 또 다른 변수입니다. 잔류물로 인해 표면 에너지가 너무 낮으면 열 순환 중에 코팅이 벗겨져 수분 경로가 열릴 수 있습니다. 커넥터, 릴레이 및 테스트 지점은 코팅되지 않은 상태로 유지되어야 하기 때문에 온도 컨트롤러에는 선택적 코팅이 선호되는 경우가 많습니다. 코팅 두께가 노출된 트레이스에 충분하면서도 미세 피치 리드를 연결하거나 열 완화 기능을 방해하지 않도록 프로세스를 제어해야 합니다.

7. 열 위험 제어 도구로서의 추적성

컨트롤러가 현장에서 표류할 때 첫 번째 질문은 동작이 격리되어 있는지 또는 배치와 관련되어 있는지 여부입니다. 추적성이 없으면 해당 질문에 효율적으로 대답할 수 없습니다. 로트 수준 및 단위 수준 추적성은 각 일련 번호를 구성 요소 날짜 코드, 리플로우 기록, 테스트 결과 및 코팅 배치에 연결합니다. 이를 통해 제조업체와 고객은 드리프트 불만 사항이 특정 구성품 로트, 특정 라인 또는 특정 환경 테스트 범위와 상관관계가 있는지 확인할 수 있습니다.

추적성온도 조절기 PCBA프로그램은 관리 오버헤드가 아닙니다. 이는 개방형 신뢰성 질문 대신 현장 오류를 제한적이고 수정 가능한 이벤트로 바꾸는 메커니즘입니다. 승인된 소싱은 추적성의 나머지 절반입니다. 프랜차이즈 유통업체를 통해 구매한 구성 요소에는 문서화된 출처가 있습니다. 공개 시장 채널의 구성 요소는 리퍼브되거나 라벨이 다시 지정되거나 지정된 날짜 코드 기간이 아닐 수 있습니다. 온도 컨트롤러의 경우 위조되거나 오래된 센서 인터페이스 구성 요소로 인해 전체 측정 체인이 바뀔 수 있습니다. 들어오는 구성요소에 대한 시각적, 전기적, X선 검증은 조립이 시작되기 전에 실용적인 위조 방지 장벽을 제공합니다.

8. 프로토타입에서 대량 생산까지: 제조 성숙도

열 안정성은 엔지니어링 샘플에서 대량 생산으로의 전환을 견뎌야 합니다. 5개의 보드에서 작동하는 프로세스는 페이스트 증착, 리플로우 로딩 또는 테스트 픽스처 접촉이 변경되면 5,000개 보드에서 다르게 작동할 수 있습니다. 제조 파트너는 각 단계에서 동일한 제어 매개변수가 유지된다는 점을 입증해야 합니다.

• 엔지니어링 검증설계 검증 및 초기 열 튜닝을 위한 소규모 빌드입니다. 레이아웃 확인 및 센서 교정 액세스에 중점을 둡니다.
• 파일럿 런공정 특성화 및 열 스트레스 테스트. 솔더 프로파일, 코팅 적용 범위 및 테스트 한계는 고정되어 있습니다.
• 소량 생산시장 진입 배치. 추적성 및 입고 검사 규율이 대규모로 실행됩니다.
• 대량 생산안정적인 SMT 수율, 반복 가능한 기능 테스트 및 배치 수준 신뢰성 모니터링.

각 단계에서 제조업체는 전원 트레이스의 열 완화, 구성 요소 간격 및 테스트 지점 접근성을 다루는 설계-제조 피드백을 제공해야 합니다. IATF 16949 규정을 준수하는 파트너는 최종 제품이 자동차가 아닌 산업용인 경우에도 열 컨트롤러 프로그램에 고급 품질 계획, 고장 모드 분석 및 변경 제어를 적용합니다. ISO 13485는 의료용 컨트롤러에 대한 단위 수준 추적성, 프로세스 검증 및 위험 관리 문서를 추가합니다. 이러한 프레임워크는 마케팅 라벨이 아닙니다. 이는 제조 공정이 시간이 지나도 열 사양을 유지할 수 있는지 여부를 결정합니다.

Unixplore 전자공학센서 인식 DFM, 사내 AOI, ICT, FCT, X선, 번인(burn-in) 및 환경 스크리닝과 같은 계층적 접근 방식을 적용하여 설계 의도와 볼륨 신뢰성을 연결합니다. 98.5% 이상의 양면 SMT 1차 통과 수율이 하나의 지표이지만 더 의미 있는 결과는 반복적인 사이클링 및 현장 노출 후에도 열 동작이 사양 범위 내로 유지되는 컨트롤러입니다.
