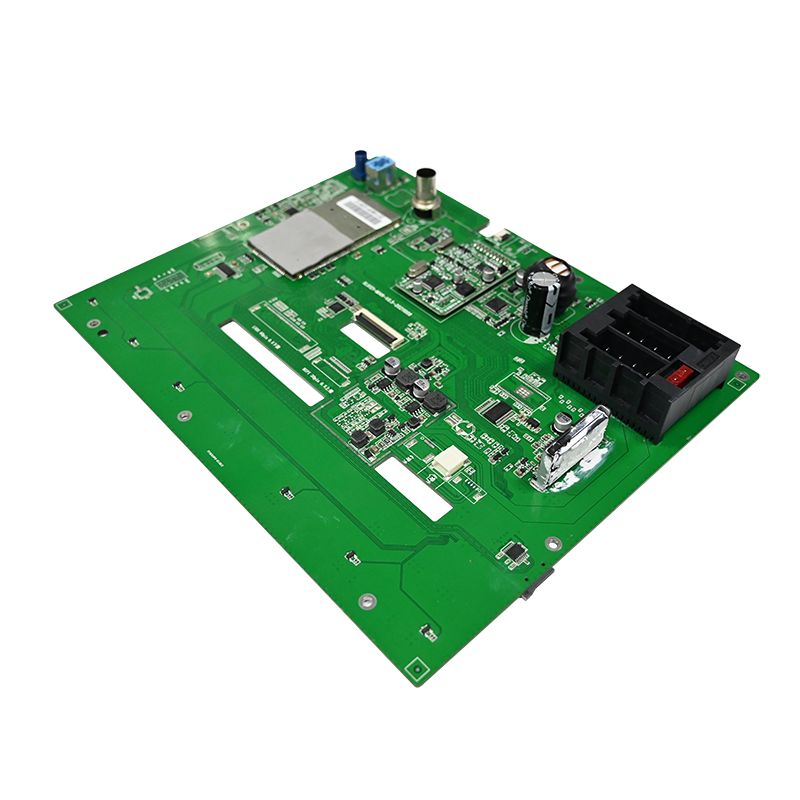

대시캠 PCBA

블랙박스 PCBA 핵심 품질 사양

구성요소 소싱 전에 이러한 매개변수를 정의하십시오. 모든 결정은 열 및 진동 요구 사항에 따라 이루어집니다.

자동차 사용을 위한 작동 환경

열 관리 예산

중요: 모든 전해 커패시터를 105°C에서 정격 전압 50%로 줄입니다. 5V 레일의 6.3V 캡이 6개월 이내에 고장납니다.

고품질 블랙박스 PCBA를 위한 부품 선택

좋은 품질은 자동차 등급 부품에서 시작됩니다. 소비자급 구성 요소는 현장 오류를 유발합니다.

이미지 센서 및 렌즈 조립

전역 재설정 없이 롤링 셔터 센서를 사용하지 마세요. 빠른 동작으로 인해 플레이트를 읽을 수 없게 만드는 왜곡이 발생합니다.

프로세서 및 메모리 아키텍처

신뢰성 규칙: DDR 메모리 기준 전압(VREF)에 대해 별도의 LDO를 사용합니다. 저항 분배기를 통해 VDD에 연결하면 비트 플립이 70°C 이상으로 발생합니다.

전원 공급망(가장 중요)

대시 캠 PCBA는 다른 어느 곳보다 여기에서 더 많이 실패합니다.

12V 입력에서 100kHz에서 200mVpp 리플을 주입합니다. 비디오에는 가로 막대가 표시되어서는 안 됩니다.

신호 무결성 및 열 확산을 위한 PCBA 레이아웃

레이아웃은 대시캠 PCBA가 안정적으로 기록하는지 아니면 트래픽을 차단하는지 결정합니다.

레이어 스택 권장 사항(최소 6레이어)

중요한 라우팅 규칙

DDR3L 트레이스 – 50Ω ±10% 임피던스, 0.5mm 길이 내의 그룹 8 트레이스
MIPI CSI(SoC에 대한 센서) - 차동 쌍, 길이 불일치 < 0.2mm
SD 카드 슬롯 – 오버슈트 제어를 위해 SoC 근처에 있는 직렬 22Ω 저항기
크리스털(27MHz) – 접지된 비아가 있는 가드 링, 아래에 전원 플레인 없음

일관성을 위한 제조 공정 제어

고품질 대시캠 PCBA는 모든 라인에서 통계적 공정 제어(SPC)가 필요합니다.

솔더 페이스트 및 리플로우

광학 및 X-Ray 검사

AOI(자동 광학) - 구성요소 극성, 납땜 브리지, 들어 올려진 리드를 확인합니다.
AXI(X-Ray) – BGA 패키지(SoC 및 DRAM)의 경우 필수입니다. 공 아래 공극률 < ​​25%
ICT(회로 내 테스트) – 펌웨어 플래시 전에 전원 레일, 클록 및 재설정 신호를 확인합니다.

양산 전 검증 테스트

모든 대시캠 PCBA 설계는 이 6가지 테스트를 통과해야 합니다.

FAQ – 블랙박스 PCBA 품질에 관한 일반적인 질문

Q1: 주차 모드 6개월 후 많은 대시캠 PCBA 설계가 실패하는 이유는 무엇입니까?
A: 주요 고장은 고열에서 연속 충전으로 인한 슈퍼커패시터 또는 배터리 성능 저하입니다. 주차 모드는 60~80°C의 앞유리 온도에서 대시캠 PCBA를 매일 12시간 이상 활성 상태로 유지합니다. 세 가지 특정 오류가 발생합니다.
1.슈퍼커패시터 ESR 상승 - 표준 2.7V/10F 커패시터는 70°C에서 2000시간 후 등가 직렬 저항을 50mΩ에서 1Ω 이상으로 증가시킵니다. 이는 점화가 차단될 때 최종 파일 플러시를 방지합니다. 초기 ESR이 30mΩ 미만인 85°C 정격의 자동차 슈퍼커패시터를 사용하십시오.
2.LDO 열 차단 - 3.3V LDO는 주차 중에 동작 감지에 전원을 공급합니다. 전용 벅 컨버터(효율성 90%, LDO의 경우 60%)가 없으면 접합 온도가 125°C를 초과합니다. 확산 스펙트럼을 갖춘 동기식 벅으로 전환하십시오.
3.RTC 배터리 누출 – 코인 셀 백업 배터리(CR1220)는 80°C 이상에서 전해액을 누출하여 근처 흔적을 부식시킵니다. RTC 백업을 위해 0.1F 슈퍼커패시터로 교체하세요. 누출 위험이 없습니다.
50°C 오븐에서 4시간 후에는 항상 열화상 카메라로 주차 모드를 확인하십시오.

Q2: PCBA 구성 요소 배치는 블랙박스의 야간 비디오 품질에 어떤 영향을 줍니까?
A: 구성요소 배치는 이미지 센서의 아날로그 전원 및 클럭 라인에 결합되는 전기 노이즈에 영향을 미칩니다. 세 가지 배치 규칙은 야간 영상에 직접적인 영향을 미칩니다.
스위칭 조정기를 센서에서 30mm 떨어진 곳에 유지하십시오. – 트레이스가 병렬로 실행되는 경우 DC-DC 변환기의 2MHz 리플이 센서의 2.8V 아날로그 레일에 결합됩니다. 스펙트럼 분석기로 측정합니다. 픽셀 클록 주파수에서 -85dBV를 초과하는 스퍼는 저조도에서 수직 밴딩을 생성합니다.
MIPI 레인에서 별도의 디지털 I/O – SD 카드 데이터 라인(최대 200MHz 고조파)은 인접한 레이어에 라우팅될 때 차동 MIPI 클록으로 방출됩니다. SDIO와 MIPI 영역 사이에 접지된 비아 펜스를 추가합니다.
디커플링 캡을 센서 1mm 이내에 배치합니다. 각 전원 핀의 4.7μF 세라믹 캡이 고주파 소음을 흡수합니다. 2mm보다 먼 캡은 노이즈를 15dB 증가시키며 그림자에 가로 줄무늬로 표시됩니다.
잘 배치된 대시캠 PCBA는 5lux에서 번호판을 읽을 수 있는 깨끗한 야간 영상을 생성합니다. 잘못된 레이아웃은 법의학 검토에 실패한 아티팩트를 추가합니다.

Q3: 전면 및 후면 카메라에 동일한 블랙박스 PCBA를 사용할 수 있습니까?
A: 아니요. 펌웨어만으로는 해결할 수 없는 세 가지 하드웨어 차이로 인해 다음과 같습니다.
렌즈 초점 거리 - 전면 카메라에는 무한대 초점(수평까지 3미터)이 필요합니다. 후면 카메라는 해치백 내부를 위해 근접 초점(범퍼까지 0.5m)이 필요합니다. 렌즈 배럴 높이는 1.2mm 다릅니다. 조정 가능한 렌즈 홀더가 있는 일반 PCBA는 두 가지 전용 설계보다 비용이 많이 듭니다.
이미지 센서 방향 - 전면 카메라가 수직으로 장착됩니다. 후면 카메라는 종종 거꾸로 장착됩니다(헤드라이너에서 유리까지). 센서는 위에서 아래로 픽셀을 읽습니다. 이미지를 디지털 방식으로 뒤집으면 1프레임 대기 시간(30fps에서 33ms)이 추가되어 듀얼 채널 녹화에서 동기화 불일치가 발생합니다. 레지스터 설정을 통한 하드웨어 플립에는 다른 센서 구성 파일이 필요합니다.
열 환경 - 후면 유리창은 전면 유리창보다 태양광 부하를 30% 적게 받습니다. 공격적인 전력 조절 기능을 갖춘 전면 최적화 PCBA는 후면 냉각을 전혀 수행하지 않아 커패시터 노화 불일치로 이어질 수 있습니다. 2년 동안 작동하면 전면 장치가 후면 장치보다 먼저 고장나는 것으로 나타납니다.
대신 2개의 메자닌 센서 보드가 있는 공통 마더보드를 설계하십시오. 기본 대시 캠 PCBA에는 프로세서와 전원이 들어 있습니다. 각 센서 보드에는 자체 렌즈 마운트, 방향 핀 및 열 패드 두께가 있습니다. 이 접근 방식은 이미지 품질을 유지하면서 총 SKU를 줄입니다.

좋은 품질을 위한 생산 수율 목표

우수한 품질의 대시캠 PCBA는 3년간의 일일 온도 변동, 진동 및 전압 과도 현상을 견뎌냅니다. 자동차 디레이팅을 통해 설계하고, 열화상으로 검증하고, 모든 생산 로트를 감사합니다. 이러한 접근 방식은 중요한 순간을 포착하는 대시캠을 제공합니다.
