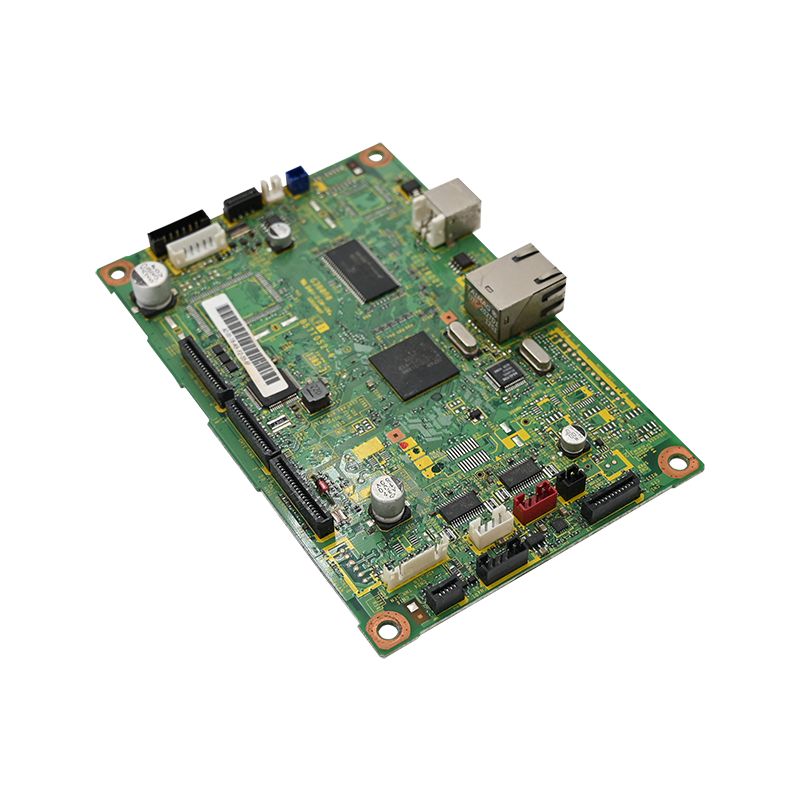

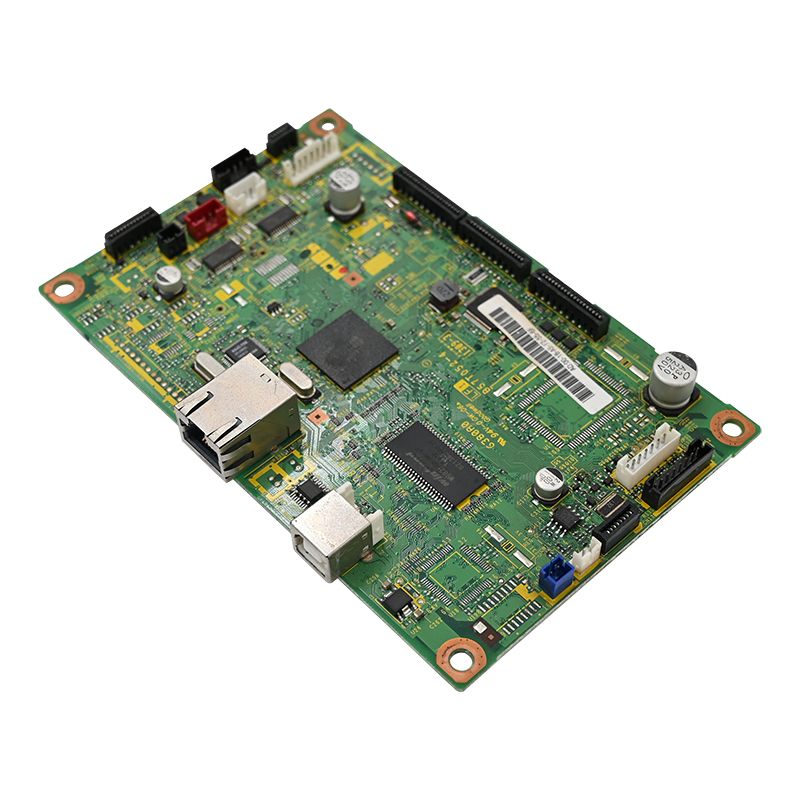

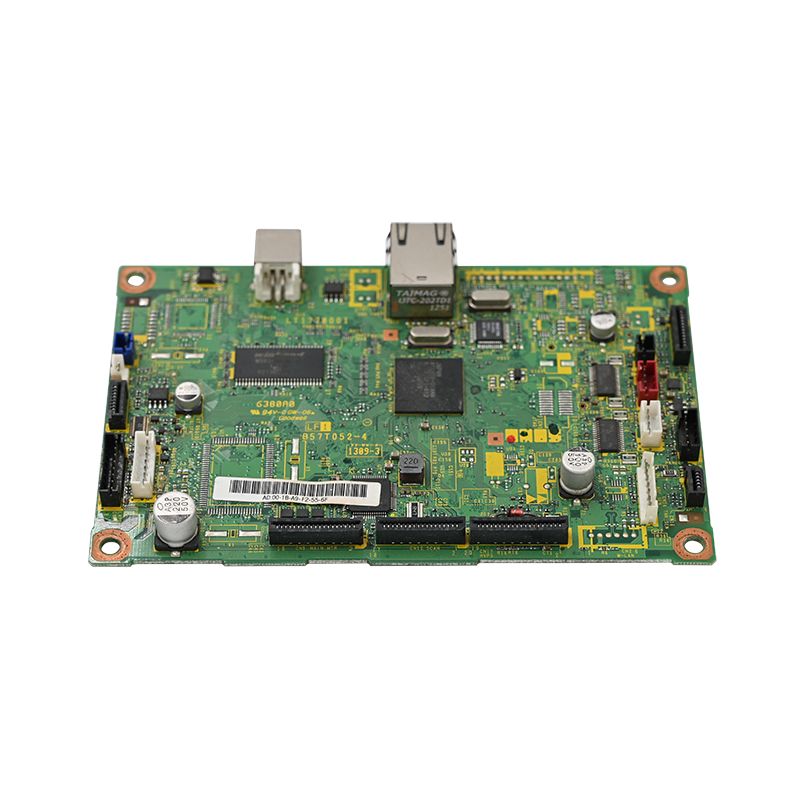

Obd 스캐너 PCBA

내구성이 뛰어나고 정확한 Obd2 스캐너 PCBA를 제조하려면 구성 요소를 조립하는 것 이상이 필요합니다. 20년 동안 자동차 진단 하드웨어 분야에서 근무하면서 실패는 종종 잘못된 PCB 설계, 표준 이하의 커넥터 또는 부적절한 열 관리로 인해 발생했습니다. 다음은 실제 차고 조건에서 살아남는 전문가급 보드를 생산하기 위한 단계별 청사진입니다.

문의 보내기

제품 설명

차량이 점점 컴퓨터화됨에 따라 고정밀, 내구성이 뛰어난 OBD2(온보드 진단) 스캐너에 대한 수요가 계속해서 증가하고 있습니다. Unixplore Electronics에서는 PCB 레이아웃 및 구성 요소 소싱부터 조립, 테스트, 컨포멀 코팅에 이르기까지 포괄적인 Obd2 스캐너 PCBA 제조 서비스를 제공합니다.

자동차 전자 분야에서 10년 이상의 경험을 보유한 당사의 OBD2 스캐너 PCBA 솔루션은 자동차 수리점 및 엔진 베이의 가혹한 환경을 견딜 수 있도록 설계되었습니다.

왜 OBD2 스캐너 PCBA에 Unixplore를 선택해야 합니까?

자동차 등급 품질: 우리 보드는 -40°C ~ +105°C 등급의 구성 요소로 제작되어 극한의 후드 온도에서도 작동이 보장됩니다.
턴키 제조: SMT 조립, 기능 테스트, 박스 제작을 포함한 원스톱 서비스를 제공합니다.
신뢰성 중심: 신호 무결성을 위한 4층 PCB 설계, 부식 방지를 위한 컨포멀 코팅, 엄격한 ICT(In-Circuit Testing) 등의 기능이 포함되어 있습니다.
우수성 인증: 저희 시설은 ISO 9001:2015 인증을 받았으며 IPC-610E 표준을 준수합니다.

OBD2 스캐너 PCBA의 핵심 사양

당사의 전문적인 OBD2 스캐너 보드는 1996년 현재 차량(가솔린 및 디젤 모두)과의 호환성을 보장하기 위해 타협할 수 없는 매개변수로 설계되었습니다.

매개변수	사양	기술적인 이점
작동 전압	8V – 36V DC(60V 과도 보호 포함)	점프 스타트 중 전압 스파이크를 손상 없이 처리합니다.
통신 프로토콜	CAN(ISO 15765), KWP2000, ISO 9141, J1850, UDS	광범위한 차량 커버리지를 보장합니다(미국, 유럽, 아시아).
MCU(프로세서)	32비트 ARM Cortex(≥168MHz)	실시간으로 여러 PID의 지연 없는 디코딩을 제공합니다.
아날로그 입력	2채널, 0~5V, 12비트 분해능	아날로그 센서(MAP, TPS)를 직접 읽을 수 있습니다.
작동 온도	-40°C ~ +105°C	엔진룸의 열과 영하의 기후를 견딥니다.
ESD 보호	±8kV 접촉, ±15kV 공중 방전(IEC 61000-4-2)	잦은 사용자 취급으로 인한 정전기 손상을 방지합니다.
PCB 구조	전용 접지/전력면이 있는 4레이어(최소)	안정적인 데이터 전송을 위해 CAN/LIN 버스의 소음을 줄입니다.

권장 BOM 및 부품 소싱

우리는 수명과 성능을 보장하기 위해 공인 유통업체에서 공급한 프리미엄 구성 요소만을 사용합니다.

트랜시버: 자동차 등급 CAN 트랜시버 + 견고한 버스 통신을 위한 ISO9141/KWP2000 호환 트랜시버.
보호: 로드 덤프 보호를 위한 과도 전압 억제 다이오드 어레이.
연결성: 16핀 OBD2 수 커넥터, 금도금 잠금 래치(접점 산화를 방지하고 빈번한 플러그 주기에서 장기적인 안정성 보장)
전압 조정기: 자동차 등급 5V/400mA 저드롭아웃 조정기는 안정적인 전원 공급을 보장합니다.

당사의 제조 공정: 타협 없는 품질

우리는 현장 고장과 보증 반품을 최소화하기 위해 엄격한 제조 흐름을 따릅니다.

1. PCB 레이아웃 및 신호 무결성

스타 접지: 아날로그 접지와 디지털 접지를 분리하고 전원 공급 장치 근처의 단일 지점에서만 결합하여 소음을 줄입니다.
임피던스 제어: CAN_H/CAN_L 트레이스는 병렬이며 길이가 일치합니다(120Ω ±10% 차동 임피던스).
ESD 배치: 보호 구성요소는 최적의 안전을 위해 OBD2 커넥터 핀의 5mm 이내에 배치됩니다.

2. 조립 및 납땜

무연 납땜: RoHS 준수를 위해 SAC305 납땜을 사용합니다.
스루홀 커넥터: 반복적인 플러그 주기 후 균열을 방지하기 위해 16핀 OBD2 커넥터용으로 지정되었습니다.
컨포멀 코팅: 아크릴 또는 실리콘 코팅이 적용되어 습기와 화학물질 방울로부터 보호합니다.

3. ICT(In-Circuit Testing) 및 교정

모든 OBD2 스캐너 PCBA는 배송 전에 엄격한 프로토콜을 통과해야 합니다.

연속성 테스트: 16개 핀 모두에서 단락이 있는지 확인합니다.
핸드셰이크 테스트: 프로그래밍 가능한 차량 시뮬레이터를 사용하여 CAN, KWP, J1850을 순환합니다.
전류 소모량 확인: 자동차 배터리 소모를 방지하기 위해 유휴 상태(점화 꺼짐)일 때 <70mA인지 확인했습니다.

일반적인 실패 모드 및 예방

실패	우리의 솔루션
일부 모델에서는 통신이 되지 않습니다.	K-라인에 510Ω 풀업 저항 추가.
크랭킹 중 무작위 재설정	브라운아웃을 방지하기 위해 입력단 커패시터(1000μF)가 추가되었습니다.
끊어진 CAN 트랜시버	CAN_H/CAN_L과 접지 사이에 전용 CAN 버스 보호 다이오드가 포함되어 있습니다.

부가 가치 서비스: Bluetooth/WiFi 통합

OBD2 스캐너에 무선 연결을 추가하면 EMC 문제가 발생하는 경우가 많습니다. 우리는 자동차 EMC 표준(예: CISPR 25)을 통과하면서 Bluetooth/WiFi를 성공적으로 통합할 수 있는 엔지니어링 전문 지식을 보유하고 있습니다.

물리적 격리: 무선 섹션은 간섭을 최소화하기 위해 CAN 트레이스에서 격리됩니다.
별도의 전원: 노이즈 커플링을 방지하기 위한 무선 모듈 전용 전압 조정기입니다.
페라이트 비드 및 공통 모드 초크: 전원 입력 및 CAN 라인에 사용되어 방출을 억제하고 신호 무결성을 보장합니다.

Unixplore Electronics 소개

2011년에 설립된 Unixplore Electronics Co., Ltd.는 원스톱 턴키 계약 전자 제조 서비스를 제공하는 선도적인 제공업체입니다.
공장 용량: 6개의 SMT 라인과 4개의 DIP 라인을 갖춘 3,000제곱미터 이상의 공장입니다.
연간 생산량: PCBA 1,500,000개 이상 및 완제품 150,000세트 이상.
글로벌 범위: 북미, 유럽, 오세아니아로 수출합니다.
