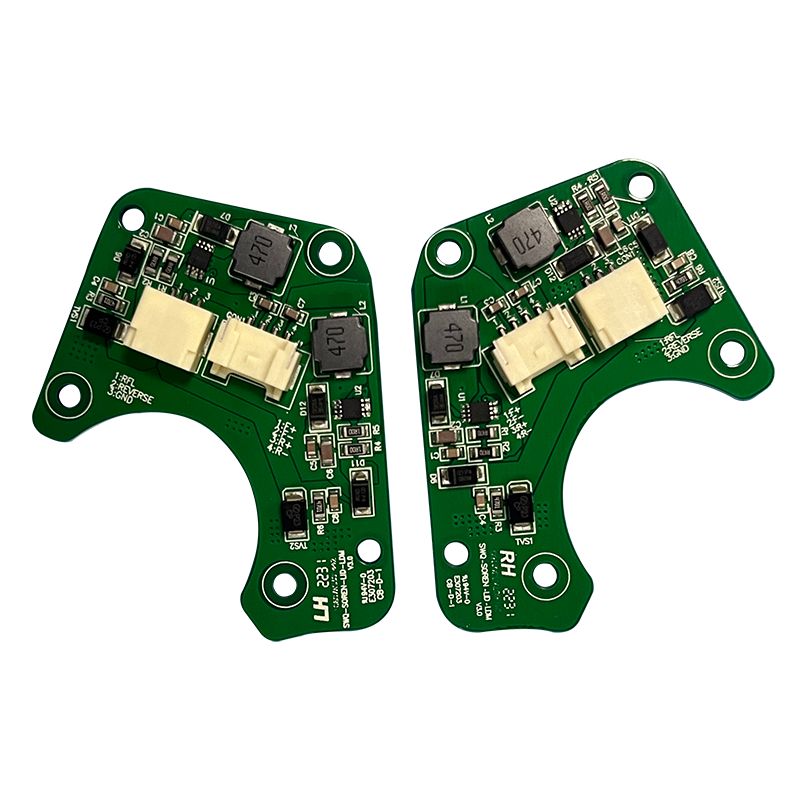

자동차 PCBA: 신뢰성 기반부터 무결점 제조까지 체계적인 엔지니어링

현대 자동차는 '기계 제품'에서 '이동형 지능형 단말기'로 획기적인 변화를 겪고 있습니다. 이러한 발전 과정에서 전자 제어 장치(ECU)의 물리적 캐리어이자 전기 상호 연결 코어인 인쇄 회로 기판 조립체(PCBA)는 차량 성능, 안전 및 기능 경계를 결정하는 중요한 요소가 되었습니다. 가전제품과 달리자동차 PCBA고온, 극심한 열 순환, 강렬한 진동, 습기 및 전자기 간섭을 특징으로 하는 극한 환경에서 작동합니다. 따라서 설계 및 제조는 부품 선택, 프로세스 제어 및 전체 수명주기 품질 추적성을 포괄하는 엄격한 과학 시스템을 구성합니다.

I. 엄격한 최상위 표준: AEC-Q 및 IATF 16949에 의해 구축된 품질 해자

자동차 PCBA의 신뢰성은 단일 단계의 강화에서 비롯되는 것이 아니라, 표준화를 의무화하는 하향식 시스템에 뿌리를 두고 있습니다. 이 중 AEC-Q 시리즈와 IATF 16949 품질 관리 시스템이 두 가지 초석을 형성합니다.

자동차 전자 협의회(Automotive Electronics Council)에서 제정한 AEC-Q 표준은 다양한 구성 요소 유형에 대한 엄격한 테스트 임계값이 포함된 구성 요소 인증 사양을 제공합니다. 예를 들어 AEC-Q100은 집적 회로(IC)에 중점을 두고 온도 사이클링, 일렉트로마이그레이션, 고장 분석 등의 테스트를 통과해야 합니다. AEC-Q200은 수동 부품(커패시터, 저항기 등)을 대상으로 하며 열 충격, 습도, 진동 테스트를 거쳐 -40°C~+125°C(및 그 이상)의 넓은 온도 범위에서 성능이 안정적으로 유지되는지 확인합니다. AEC-Q 인증을 통과하지 못한 부품은 주류 자동차 공급망에 진입하는 데 상당한 장벽에 직면하게 됩니다.

제조 시스템 수준에서 IATF 16949:2016은 ISO/TS 16949를 자동차 산업의 유일한 품질 관리 표준으로 대체했습니다. 핵심 임무는 폐쇄 루프 품질 아키텍처를 구축하기 위한 5가지 핵심 도구(APQP, PPAP, FMEA, MSA, SPC)를 의무적으로 구현하는 것입니다. 구체적으로:

• APQP(고급 제품 품질 계획)는 0201 소형 부품의 '삭제' 또는 BGA(볼 그리드 어레이) 패드 설계 결함과 같은 잠재적 결함을 사전에 방지하기 위해 설계 단계에서 DFM(제조 가능성 설계) 검토를 요구합니다.

• PPAP(생산 부품 승인 프로세스)에서는 CTQ(Critical-to-Quality) 특성에 대한 프로세스 능력 지수(Cpk)가 1.67 이상이어야 함을 규정합니다. 이는 프로세스 능력이 일반 산업 표준을 훨씬 초과해야 함을 의미합니다.

• FMEA(고장 모드 및 영향 분석)는 SMT(표면 실장 기술) 라인의 잠재적인 고장 모드(예: 솔더 페이스트 부족 또는 BGA 보이드)의 위험 우선 순위 번호(RPN)를 체계적으로 평가하고 RPN이 높은 항목에 대해 필수 시정 조치를 시행합니다.

설계 및 공정의 이중 보증: 열적, 기계적, 화학적 문제 해결

자동차 PCBA가 직면한 물리적 문제는 열 관리, 기계적 스트레스, 환경 부식이라는 세 가지 영역에 중점을 두고 있습니다. 이를 위해서는 설계 및 제조 프로세스 모두에서 공동 혁신이 필요합니다.

1. 열 관리 및 재료 선택 엔진실이나 전원 배터리 팩 근처에 위치한 PCBA는 장기간의 고온을 견뎌야 합니다. 열 장애를 완화하기 위해 설계자는 높은 Tg(유리 전이 온도 ≥ 170°C) FR-4 재료 또는 폴리이미드가 포함된 기판을 우선적으로 사용하여 PCB가 열에 의해 부드러워지거나 변형되는 것을 방지합니다. 고전력 구성요소의 경우 방열 경로를 최적화하기 위해 금속 코어 PCB(MCPCB) 또는 방열판과 결합된 열 비아가 도입되었습니다. 또한 열적으로 투명한 PECVD(플라즈마 강화 화학 기상 증착) 플라즈마 코팅은 열 방출을 방해하지 않고 분자 수준의 보호 기능을 제공하므로 도메인 컨트롤러와 같은 소형 고전력 밀도 애플리케이션에 특히 적합합니다.

2. 기계적 진동 방지 및 연결 강화 진동은 솔더 조인트 피로 불량의 주요 원인입니다. 설계 지침은 DFM 원칙을 따릅니다. 크고 무거운 부품을 응력 집중 영역에 배치하지 않고 스루홀 부품보다 SMT를 우선시하여 솔더 접합 응력을 줄입니다. 진동에 민감한 BGA 패키지의 경우 칩 아래의 틈을 접착제로 채워 응력을 분산시키는 언더필 공정이 구현됩니다. 이는 충격 신뢰성을 몇 배나 향상시킬 수 있습니다. 또한 IPC-9797A와 같은 압입 표준은 진동 환경에서 커넥터 신뢰성에 대한 사양을 제공합니다.

3. 컨포멀 코팅 및 부식 방지 습기, 염수 분무 및 화학 오염 물질은 PCBA에 장기적인 부식 위협을 가합니다. 컨포멀 코팅을 선택적으로 적용하는 것이 표준 관행입니다. 그러나 센서 또는 고주파 신호 링크의 경우 기존 코팅은 신호 무결성에 영향을 미치거나 열 저항을 추가할 수 있습니다. 이러한 경우 나노기술 기반 분자 수준 코팅(예: P2i의 플라즈마 코팅)은 임피던스 특성을 변경하지 않고 결로 방지 기능을 제공하는 우수한 솔루션을 제공합니다. 고밀도 BGA 영역의 경우 AXI(자동 X선 검사)를 사용하여 솔더 보이드 비율(일반적으로 25% 미만이어야 함)을 모니터링하여 보이드가 부식이나 균열 전파의 원인이 되는 것을 방지합니다.

무결함 제조: 폐루프 3D SPI에서 MES까지 완전한 추적성

자동차 PCBA 제조의 핵심 목표는 "Zero Defect"에 접근하는 것입니다. 이 목표는 고도로 자동화된 검사와 실시간 프로세스 제어를 통해 달성됩니다.

중요한 SMT 단계인 솔더 페이스트 인쇄에서 통계에 따르면 결함의 60%~70%가 인쇄 편차에서 비롯되는 것으로 나타났습니다. 이 문제를 해결하기 위해 주요 생산 라인에서는 프린터에 연결된 폐쇄 루프 피드백 시스템과 결합된 3D SPI(3차원 솔더 페이스트 검사)를 채택합니다. SPI가 솔더 페이스트 볼륨이나 높이의 추세 편차를 감지하면 시스템은 수동 개입 없이 스퀴지 압력이나 스텐실 릴리스 속도를 자동으로 미세 조정합니다. 이 메커니즘은 중요 매개변수의 Cpk를 1.67 이상으로 안정적으로 유지합니다. 후속 단계:

• AOI(자동 광학 검사)는 구성 요소 이동 및 브리징과 같은 시각적 결함을 포착합니다.

• ICT(회로 내 테스트)는 프로브 접점을 사용하여 단락 및 저항 허용 오차와 같은 전기적 결함을 신속하게 검사합니다.

• FCT(기능 회로 테스트)는 실제 작동 조건(예: 12V/24V 전력 변동)을 시뮬레이션하여 PCBA의 기능적 무결성을 확인합니다.

결정적으로 엔드투엔드 추적성은 협상할 수 없습니다. IATF 16949의 규정에 따라 제조 실행 시스템(MES)은 각 구성요소의 배치 번호, 배치 매개변수, 리플로우 온도 프로필, X선 이미지까지 레이저로 새겨진 PCBA의 고유 UID에 바인딩합니다. 현장 장애 발생 시 전체 생산 이력을 60초 이내에 검색할 수 있어 정확한 억제 및 근본 원인 분석이 가능합니다. 이러한 추적 기능은 "수리 권리" 규정을 지원하는 데 점점 더 중요해지고 있습니다.

애플리케이션 계층화 및 시스템 통합

자동차 PCBA 애플리케이션은 차체 제어 및 파워트레인부터 지능형 조종석 및 자율 주행에 이르기까지 다양한 영역에 걸쳐 있습니다. 각 시나리오에는 고유한 우선순위가 적용됩니다.

• 신체 도메인(BCM, 신체 제어 모듈): I/O 제어 및 낮은 전력 소비를 강조하며 균형 잡힌 보호 조치가 필요한 비용 민감도를 제공합니다.

• 파워트레인 및 안전 영역(ABS/ESP, 잠김 방지 제동 시스템/전자 안정성 프로그램): 매우 높은 응답 속도와 극한 환경 내성이 요구되므로 고급 AEC-Q100 IC와 강화된 이중화 설계가 필요합니다.

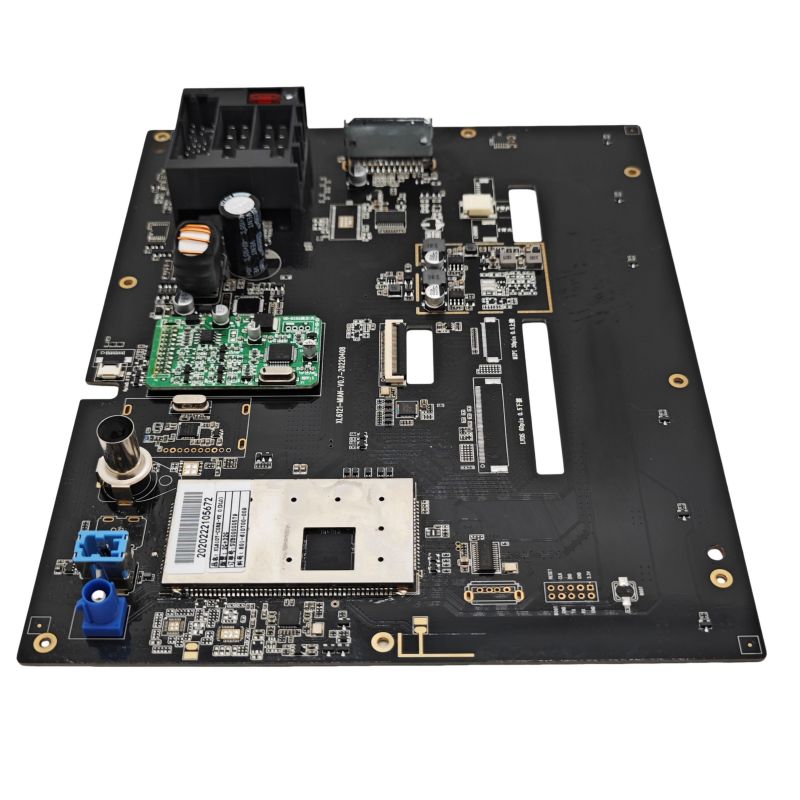

• 인포테인먼트 도메인: 고속 신호 전송(예: HDMI, LVDS) 및 전자기 호환성(EMC)을 우선시하며 신호 무결성을 최적화하기 위해 종종 HDI(고밀도 상호 연결) ​​또는 Rigid-Flex 기술을 사용합니다.

자동차 PCBA본질적으로 결정론의 과학입니다. AEC-Q 및 IATF 16949를 통해 엄격한 표준을 확립하여 소스에서 신뢰할 수 있는 유전자를 필터링합니다. 열, 진동 및 부식을 목표로 하는 특수 설계 및 프로세스를 통해 열악한 환경에 대한 복원력을 하드웨어에 부여합니다. 폐쇄 루프 SPC, AOI/X-Ray 검사 및 MES 추적성을 통해 대량 생산 시 결함이 거의 없는 공정 일관성을 보장합니다. 자동차 E/E(전기/전자) 아키텍처가 중앙 컴퓨팅 플랫폼으로 발전함에 따라 PCBA는 더 높은 컴퓨팅 밀도를 수용할 뿐만 아니라 기능 안전 프레임워크(ISO 26262) 내에서 중복성과 오류 예측성을 달성해야 합니다. 이 분야의 기술 혁신은 자동차 산업을 더욱 안전하고 지능적이며 신뢰할 수 있는 지평을 향해 지속적으로 이끌고 있습니다.
