접지 위험 및 나사 잔해 방지: 고신뢰성 모터 제어 PCBA를 위한 설계 지침

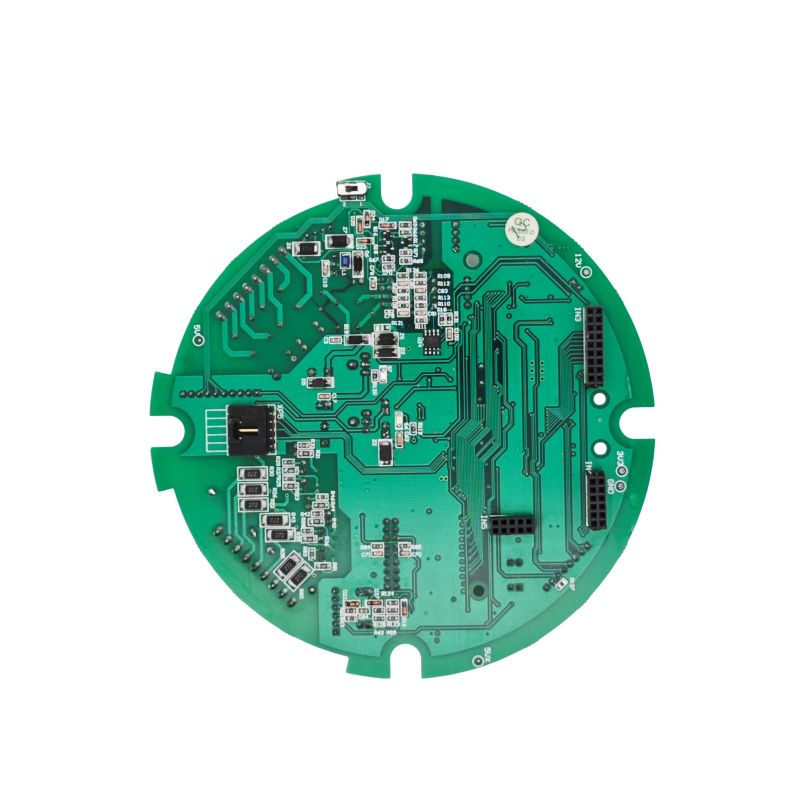

모터 제어 PCBA (인쇄 회로 기판 조립)은 산업 자동화, 로봇 공학, 신에너지 차량 및 스마트 가전 제품의 정밀 모션 제어를 가능하게 하는 핵심 요소입니다. 이 실용적인 가이드는 아키텍처 선택, PCB 레이아웃, 조립 및 검증에 대한 주요 통찰력을 통합하여 엔지니어와 제품 관리자가 일반적인 함정을 피하고 프로토타입에서 대량 제조로 원활하게 전환할 수 있도록 돕습니다.

1. 설계 단계: 아키텍처 및 구성 요소 선택

1.1 맞춤형 솔루션과 표준 솔루션

프로젝트 시작 시 맞춤형 PCBA를 채택할지 아니면 기성 표준 모듈을 채택할지 평가하세요. 맞춤형 PCBA는 선행 NRE(비반복 엔지니어링) 비용이 많이 들지만 BLDC, 스테퍼 또는 서보와 같은 특정 모터 유형에 대한 최적화와 정밀한 성능 목표(예: ±0.5% 이내의 속도/토크 정확도)를 가능하게 합니다. 맞춤형 솔루션은 또한 열악한 작동 조건에서 뛰어난 시스템 통합 효율성(종종 95% 초과)과 장기적인 신뢰성을 제공합니다.

1.2 핵심 칩셋 및 토폴로지 선택

• 프로세서: 실시간 응답을 통해 FOC(자속 기준 제어)와 같은 계산 집약적인 알고리즘을 처리하려면 전용 모터 제어 주변 장치(예: ARM Cortex-M4 코어)가 있는 32비트 MCU를 사용하는 것이 좋습니다.

• 드라이버 및 파워 스테이지:

• 고집적 설계의 경우 게이트 드라이버와 전력 FET를 결합한 완전 통합형 BLDC 드라이버 IC(예: TI MCF831xC 시리즈)를 선택하세요. 이는 외부 회로를 단순화하지만 신중한 디커플링을 요구합니다. 안정적인 작동을 보장하려면 데이터시트당 최소 5개의 중요한 커패시터(VM-PGND, CPH-CPL 등)를 배치해야 합니다.

• 고전력 애플리케이션(예: 50A 초과)의 경우 전용 게이트 드라이버가 있는 개별 MOSFET/IGBT가 선호됩니다. 더 높은 스위칭 주파수와 감소된 손실을 달성하려면 넓은 밴드갭 장치(SiC 또는 GaN)를 고려하십시오.

2. PCB 레이아웃: 소음 억제 및 열 관리 기술

모터 제어 보드는 본질적으로 혼합 신호 및 전력 집약적 어셈블리입니다. 잘못된 레이아웃은 EMC 실패 및 현장 반품의 주요 원인입니다.

2.1 회로 분할 및 접지 전략(필수)

황금률: 전원 접지를 신호 접지와 물리적으로 분리하십시오.

• 구역 지정: PCB를 세 가지 영역으로 나눕니다.

• 소음 구역: 전력 인버터, 릴레이 및 게이트 드라이브 루프.

• 디지털 영역: MCU, 통신 인터페이스(CAN, UART, SPI).

• 아날로그 영역: 전류/전압 감지, 인코더/리졸버 입력. 민감한 아날로그 피드백 경로에서 고주파 PWM 트레이스를 멀리하십시오.

• 접지 구현:

• 단일 지점 접지 또는 분할 접지면 접근 방식을 채택합니다.

• ADC 참조 핀 근처의 단일 지점에 디지털 및 아날로그 접지를 연결합니다.

• 전원 접지(잡음)를 분리하고 낮은 임피던스 경로를 통해 시스템 스타 접지 지점에 연결하여 큰 과도 전류가 제어 신호를 손상시키는 것을 방지합니다.

• 스택업 권장 사항: 예산이 허용되면 4레이어 보드가 이상적입니다. 낮은 인덕턴스 복귀 경로와 고유한 차폐 기능을 제공하려면 1차 구성 요소 측면에 인접한 전용 접지 레이어를 사용하십시오. 2레이어 설계의 경우 광범위한 지면 침수를 사용하고 전력 트레이스를 최대한 짧고 넓게 유지하십시오.

2.2 전력 루프 및 열 방출

• 트레이스 폭 및 루프 영역: DC 버스 및 3상 출력 트레이스는 높은 di/dt를 견딜 수 있도록 짧고 넓어야 합니다. 게이트 드라이브 신호 쌍은 기생 인덕턴스를 최소화하기 위해 해당 MOSFET 소스 단자에 가깝게 병렬로 실행되어야 합니다.

• 열 관리: 열 경유를 사용하여 전원 장치에서 내부 구리판 또는 하단 레이어 방열판 패드로 열을 효율적으로 전도합니다. 보조 방열판 부착을 활성화하려면 고전류 경로에 납땜 마스크 개구부(구리 노출)를 적용하세요.

3. 조립 및 제조: 간과되었지만 중요한 세부 사항

3.1 BOM 계획의 공급망 탄력성

BOM(Bill of Materials) 확정 전에 MCU 및 통신 트랜시버와 같은 장기 리드 품목에 대한 공급 위험 평가를 수행합니다. 가능하다면 단일 소스 공급업체 중단으로 인한 생산 중단을 방지하기 위해 레이아웃에 핀 호환 대체 공간을 예약하세요.

3.2 나사 체결 청결도(자주 발생하지만 무시되는 고장 모드)

모터 컨트롤러 PCBA 조립 중에 나사로 운반되는 금속 파편은 단락 및 절연 저하를 유발하는 숨겨진 킬러입니다.

• 위험: 진동하는 스크류 피더의 금속 입자가 고밀도 IC 핀이나 인접한 트레이스 사이에 떨어져 전원을 켤 때 간헐적인 오류나 즉각적인 단락이 발생할 수 있습니다.

• 대책:

• 기존의 진동 보울 피더를 스텝형 피더로 교체하여 마찰로 인한 입자 생성을 최소화하세요.

• 체결 단계 직전에 진공 먼지 제거 스테이션을 도입합니다.

• 실시간 토크 및 각도 모니터링 기능이 있는 스마트 전동 드라이버를 활용하여 토크 부족(부동) 또는 나사산 벗겨짐을 방지하세요.

4. 테스트 및 검증: "회전합니까?"를 넘어

1. 기능 테스트(FCT): 부하 조건에서 과전류 및 과열 보호의 응답 시간을 확인합니다. 예를 들어 드라이버 종료가 10μs 이내에 트리거되는지 확인합니다. 또한 전압 강하 중에 동적 전력 경감 논리를 검증합니다.

2. 전자기 호환성(EMC) 사전 규정 준수: 전도 및 방사 방출(CE/RE)은 일반적인 문제점입니다. 오류가 발생하면 먼저 정격 TVS 다이오드와 공통 모드 초크가 전원 입력에 배치되어 있는지 확인하고 게이트 저항을 조정하여 PWM 스위칭 슬루율을 최적화합니다.

3. 장기 신뢰성: 열 순환 및 연속 실행 테스트를 수행하여 최대 주변 온도에서 납땜 접합 무결성 및 구성 요소 감소를 확인합니다.

믿을 수 있는 디자인모터 제어 PCBA근본적으로 전기 성능, 열역학, 전자기 호환성 간의 삼각 균형입니다. 명확한 회로 분할과 엄격한 접지부터 엄격한 조립 청결도 제어에 이르기까지 모든 결정이 까다로운 산업 환경에서 제품의 장기적인 안정성을 결정합니다. 이 가이드에 설명된 전략을 구현하면 실패율을 크게 줄이고 개발 주기를 단축하며 모터 제어 시스템의 전반적인 견고성을 향상시킬 수 있습니다.
