게임 콘솔 PCBA 마스터하기: 완전한 엔지니어링 연습

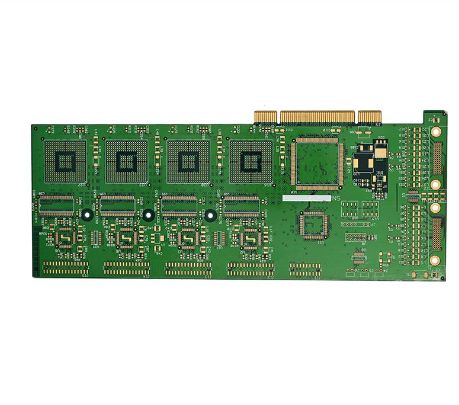

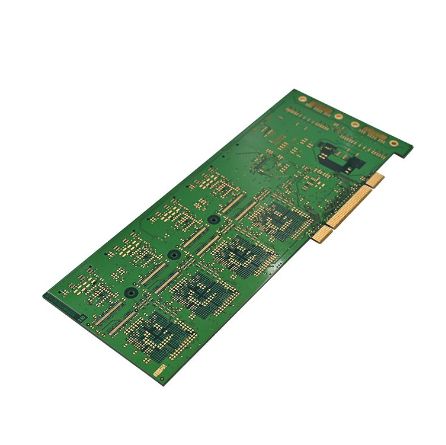

게임 콘솔의 PCBA(인쇄 회로 기판 어셈블리)는 게임 콘솔의 "심장"입니다. 여기에는 프로세서, 메모리, 디스플레이 드라이버 및 모든 주변 장치 인터페이스가 포함되어 있습니다. 복고풍 핸드헬드 장치를 제작하든 최신 휴대용 게임 장치를 제작하든 이 가이드는 전체 프로세스를 안내합니다.

먼저 계획하기: 게임 콘솔 정의

납땜 인두를 선택하기 전에 계획을 세우는 데 시간을 투자하면 앞으로 겪게 될 많은 어려움을 피할 수 있습니다.

1. 목표와 핵심 사양 정의

어떤 종류의 게임 콘솔을 만들고 싶은지 명확하게 생각해 보세요.

• 레트로 스타일: 8비트 또는 16비트 에뮬레이트 게임을 실행하며 성능 요구 사항이 낮으며 초보자에게 적합합니다. 전형적인 예는 128×64 OLED 화면을 구동하는 16MHz ATmega32u4를 사용하는 Arduboy 호환 장치입니다.

• 모던 스타일: Linux를 실행하고 PSP 또는 더 높은 수준의 시스템을 에뮬레이트합니다. 이를 위해서는 더 강력한 코어(예: 7인치 IPS 디스플레이를 갖춘 Raspberry Pi 3B+와 전용 전원 관리 및 확장 버튼 보드)가 필요합니다.

2. 핵심 구성 요소 선택

다음은 일반적인 BOM입니다.게임 콘솔 PCBA:

전문가 팁: 모든 구성 요소의 전압 및 논리 레벨(3.3V 대 5V)을 항상 확인하여 제대로 통신할 수 있는지 확인하세요.

회로 설계 및 프로토타이핑

계획이 완료되면 PCBA 개발의 핵심인 설계 및 제조로 이동합니다.

1. 회로도 및 PCB 레이아웃

EDA 도구(KiCad, Altium Designer, EAGLE)를 사용하여 다음을 완료합니다.

• 회로도 그리기: 프로세서, 디스플레이, 버튼, 스토리지 및 전원 관리 IC 핀을 올바르게 연결합니다.

• PCB 레이아웃: 메인 프로세서를 디스플레이 커넥터 가까이에 배치하여 고속 신호 경로를 단축합니다. 전원 및 접지 트레이스를 더 넓게 만들고 견고한 접지면을 사용하여 전자기 간섭(EMI)을 줄입니다.

• DRC 실행: 설계 규칙 검사를 실행하여 트레이스 폭과 여유 공간이 제작자의 능력을 충족하는지 확인합니다.

2. 프로토타입 제작 및 BOM 준비

Gerber 파일을 내보내고 프로토타입 제작을 위해 PCB 공장으로 보냅니다. 그 사이에 부품 소싱을 시작하세요. 특수 IC 및 커넥터의 리드 타임은 12~24주이므로 미리 계획하세요.

 PCBA 조립 - 납땜 및 장착

베어 PCB를 받으면 이제 납땜하고 조립할 차례입니다. 귀하의 기술 수준에 맞는 방법을 선택하십시오.

1. SMT 부품 납땜(표면 실장)

저항기 및 커패시터와 같은 소형 SMD 부품의 경우 전문 프로세스에서는 픽 앤 플레이스 + 리플로우 솔더링을 사용합니다. DIY 시나리오에서는 다음을 수행할 수 있습니다.

• 손 납땜: 핀셋을 사용하여 부품 위치를 정하고 인두 끝으로 패드와 핀을 가열한 다음 납땜 와이어를 넣습니다.

• 리플로우: 패드에 솔더 페이스트를 바르고 부품을 배치한 다음 페이스트가 녹을 때까지(~190°C) 핫플레이트에서 PCB를 가열합니다.

2. THT 부품 납땜(스루홀)

버튼, 배터리 홀더, 핀 헤더 및 유사한 부품이 위쪽에서 삽입되고 아래쪽에서 납땜됩니다.

납땜 팁:

• 더 짧은 구성 요소(저항기, 커패시터)를 먼저 납땜한 다음 더 큰 구성 요소(헤더, 소켓)를 납땜합니다.

• 다리미 온도를 ~300°C로 설정하고 각 접합부를 5초 미만 동안 가열하여 부품이나 패드가 손상되지 않도록 하세요.

• LED, 전해 커패시터 및 배터리 리드의 극성(빨간색 = 양극, 검은색 = 음극)에 세심한 주의를 기울이십시오.

펌웨어 및 소프트웨어

하드웨어가 조립되면 콘솔은 단지 "본체"일 뿐입니다. 활성화되려면 펌웨어가 필요합니다.

1. 개발 환경 설정: 선택한 프로세서에 맞는 Arduino IDE, Raspberry Pi OS 또는 이에 상응하는 도구 체인을 설치합니다. Arduino Pro Micro 기반 프로젝트의 경우 Arduboy2 라이브러리를 설치하십시오.

2. 펌웨어 쓰기/플래시: 펌웨어는 하드웨어 초기화를 처리하고, 버튼 입력을 읽고, 디스플레이를 구동하고, 게임 로직을 실행합니다. 초보자는 오픈 소스 프로젝트(예: Arduboy 게임 라이브러리)로 시작하여 게임 포팅 방법을 배워야 합니다.

3. 게임 로드: microSD를 지원하는 콘솔의 경우 게임 ROM 파일을 카드에 저장합니다. 펌웨어는 거기에서 이를 읽고 실행합니다.

테스트 및 검증

이는 품질 보증 단계입니다. 절대 건너뛰지 마세요.

1. 전원 전 검사: 멀티미터를 사용하여 전원과 접지 사이의 단락을 확인합니다. 모든 부품의 극성과 방향을 다시 확인하세요.

2. 전원 켜기 테스트: 먼저 메인 IC를 삽입하지 않고 전원을 켜고 각 전원 레일(예: 3.3V, 5V)이 올바르게 출력되는지 확인합니다. 그런 다음 프로세서를 설치하고 기본 기능을 테스트합니다.

3. 기능 테스트: 버튼 입력, 디스플레이 출력, 오디오, 충전을 하나씩 테스트합니다. 각 기능을 반복하는 테스트 코드를 사용하여 모든 라인이 작동하는지 확인하세요.

4. 게임플레이 테스트: 15~30분 동안 지속적으로 게임을 실행합니다. 화면 안정성, 버튼 반응성, 전반적인 온도 상승을 모니터링합니다.

고급 팁 및 일반적인 함정

• 열 설계: 고성능 코어(예: Raspberry Pi)는 상당한 열을 발생시킵니다. PCB 레이아웃과 인클로저 설계 모두에서 방열판이나 환기 구멍을 고려합니다.

• EMI(전자기 간섭): 고속 디지털 신호의 경우 차동 쌍을 사용하고 접지 트레이스로 둘러싸서 노이즈를 줄입니다.

• DFM(제조 가능성을 위한 설계): 소규모 배치 생산을 계획하는 경우 설계 단계 초기에 PCBA 공장에 문의하여 레이아웃이 제조 기능과 일치하는지 확인하세요.
