짧은 답변: 애플리케이션에 따라 다릅니다.

산업용 드라이브, EV 컨트롤러 및 서보 시스템 전반에 걸친 전력 전자 및 고장 분석 분야에서 20년의 경험을 바탕으로 납땜 결정이 어떻게 모터 제어 신뢰성을 결정하거나 파괴하는지 문서화했습니다. 이 가이드는 엔지니어링 데이터, 비교표 및 현장 테스트를 거친 권장 사항을 제공합니다.

규제 시장(EU, 중국, 한국)으로 배송되는 대부분의 상용 모터 제어 제품에는 무연 납땜이 필수입니다. 그러나 신뢰성이 규제 요구 사항보다 우선하는 자동차 언더후드 애플리케이션, 항공우주 및 특정 산업용 드라이브에는 예외가 있습니다.

기술적 차이점: 유연 솔더와 무연 솔더

재료 특성을 이해하면 이러한 결정이 모터 제어 PCBA에 중요한 이유가 설명됩니다.

합금 구성 및 융점

기계적 신뢰성 비교

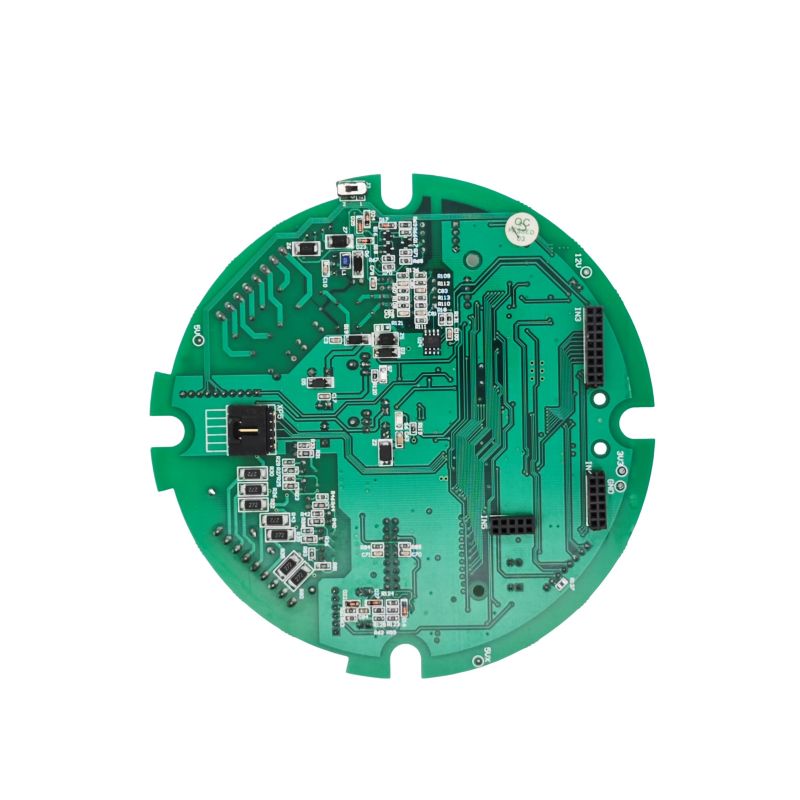

모터 제어 PCBA가 독특한 납땜 문제에 직면하는 이유

모터 제어 어셈블리는 대부분의 PCB가 결코 겪지 않는 스트레스를 경험합니다. 이 세 가지 요소는 납땜 선택을 중요하게 만듭니다.

1. 진동이 심한 환경

펌프, 압축기 또는 EV에 직접 장착된 모터 컨트롤러는 지속적인 기계적 자극을 경험합니다. 문서화된 한 연구에서는 동일한 PCBA를 납 함유 솔더와 무연 솔더와 비교했습니다.

- 납 조립:6g 무작위 진동 40시간 후 첫 번째 고장(부품 다리 골절)

- 무연 조립:단 4시간 동안 동일한 진동을 가한 후에도 동일한 고장 모드

원인은? 무연 솔더는 연성을 감소시켰습니다. 조인트가 구부러지지 않으면 진동 응력이 부품 리드에 집중되어 조기 파손이 발생합니다.

2. 극한의 열 사이클링

모터 드라이브는 열을 발생시킵니다. 그런 다음 모터가 정지합니다. 그런 다음 다시 시작합니다. 일반적인 산업용 드라이브는 -40°C에서 +125°C까지 수천 번 순환합니다.

납납땜연성을 통해 부품과 PCB 간의 CTE(열팽창 계수) 불일치를 수용합니다.

무연 솔더접합 인터페이스에서 더 두껍고 부서지기 쉬운 금속간 화합물(IMC)을 형성합니다. 과도한 IMC 성장은 경계면을 약화시키고 균열 발생을 가속화합니다.

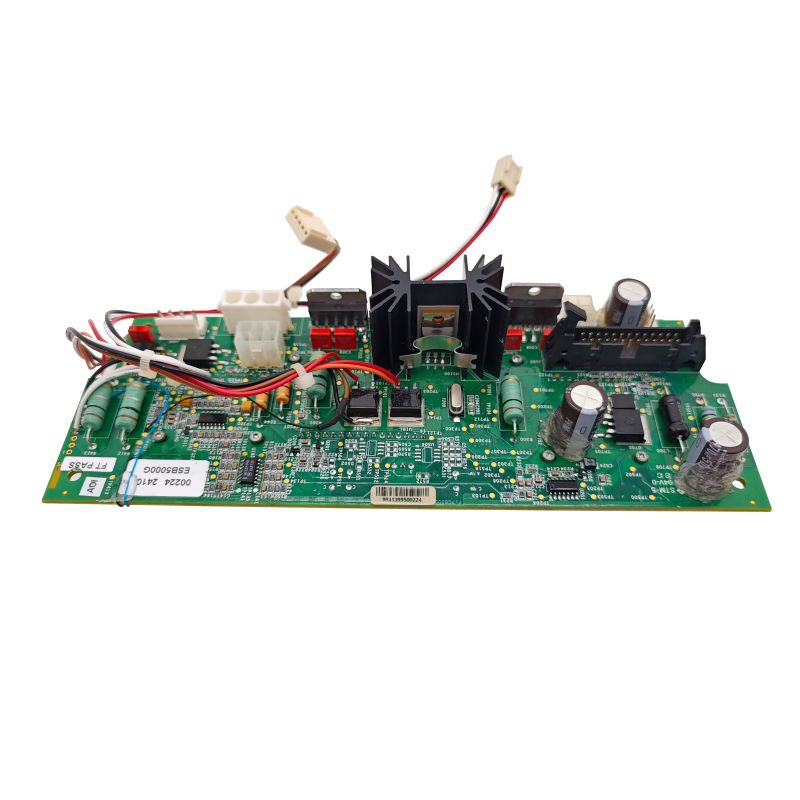

3. 고전류 및 줄 가열

모터 제어 PCBA는 5A에서 200A+까지 연속 전류를 전달합니다. 각 솔더 조인트는 I²R 손실로 인해 자체 발열을 경험합니다.

주요 차이점은 저항이 아니라 시간이 지남에 따라 조인트가 열 순환 응력을 처리하는 방식입니다.

무연 납땜을 사용해야 하는 경우

규제 요구 사항으로 인해 이러한 시나리오에서는 선택의 여지가 거의 없습니다.

RoHS 준수 시장

EU, 중국, 한국 및 기타 여러 관할권에서는 전자 제품의 납을 균질 재료 중량 기준 0.1%로 제한합니다. 이러한 시장에서 판매되는 제품은 특정 면제가 적용되지 않는 한 무연 납땜을 사용해야 합니다.

소비자 및 상업용 모터 제어

가전제품(세탁기, HVAC 팬, 냉장고 압축기)

모터 드라이브가 장착된 전동 공구

상업용 HVAC 컨트롤러

비산업용 로봇

수출 지향 제조

글로벌 유통을 위해 모터 제어 PCBA를 제조하는 경우 납 함유 생산 라인과 무연 생산 라인을 별도로 유지하면 재고가 복잡해지고 품질 위험이 발생합니다. 통합된 무연 처리가 실용적인 선택입니다.

납납땜을 정당화할 수 있는 경우(예외)

특정 응용 프로그램은 RoHS 면제 자격을 갖추거나 완전히 규제 범위를 벗어납니다.

자동차 언더후드 전자장치

면제 7(c)-I(적어도 2026년까지 유효) 무연 대체 제품의 입증된 신뢰성이 부족한 고신뢰성 자동차 전자 장치에 납을 허용합니다.

Tier 1 공급업체의 실제 데이터는 다음을 보여줍니다.

• 엔진 제어 장치의 무연 조인트는 열 순환 시 더 일찍 균열이 시작되는 것을 보여줍니다.
• 순수 주석 마감재에 주석 위스커가 형성되면 밀봉된 ECU에 단락 위험이 발생합니다.
• 많은 자동차 OEM은 계속해서 안전에 중요한 모듈에 납납땜을 지정하고 있습니다.

항공우주 및 군사

완전 면제. 항공, 국방 또는 우주 응용 분야에는 무연 납땜이 필요하지 않습니다. 이러한 부문에서는 수십 년간의 신뢰성 데이터를 기반으로 Sn63/Pb37을 계속 사용하고 있습니다.

산업용 모터 드라이브(10년 이상의 수명 요구 사항)

모터 컨트롤러가 에어컨이 없는 공장(주변 -20°C ~ +70°C)에서 15년 이상 작동해야 하는 경우 납납땜은 여전히 ​​보수적인 선택입니다. 이러한 조건에서 무연에 대한 장기 열 피로 데이터는 아직 개발 중입니다.

의료기기(비이식형)

신뢰성이 환자 안전에 직접적인 영향을 미치는 많은 의료 전자 장치에는 예외가 존재합니다.

수리 및 교체 부품

기존 납 납땜 장비의 교체용 PCBA는 납 납땜을 사용하여 기존 조인트 및 부품과의 야금 호환성을 유지해야 합니다.

모터 제어 PCBA의 주요 구성 요소 고려 사항

모든 부품이 무연 납땜 온도를 견딜 수 있는 것은 아닙니다. 이 다섯 가지 범주에는 특별한 주의가 필요합니다.

1. 온도에 민감한 부품

무연 리플로우는 245°C~260°C에서 최고조에 달합니다. 이는 유연 리플로우의 220°C~230°C보다 상당히 높은 온도입니다.

2. 순수 주석 마감 처리된 부품

순수 주석 마감재(무연 부품에 일반적)는 시간이 지남에 따라 전도성 위스커를 성장시킬 수 있습니다. 이는 부품 간격이 좁은 모터 제어에 심각한 위험입니다.

완화 전략:

- 순수 주석 대신 NiPdAu 또는 무광택 주석-비스무트 마감재를 지정하십시오.

- 모든 솔더 조인트에 컨포멀 코팅 적용

- 고밀도 영역의 부품에 순수 주석을 사용하지 마십시오.

3. 유연 부품의 기존 재고

무연 조립 공정에서 납 납땜 부품(예: SnPb 도금 리드)을 사용하면프로세스 비호환성:

부품 마감재는 183°C에서 녹지만 무연 솔더에는 245°C+가 필요합니다.

솔더 조인트가 형성되기 전에 부품 마감이 산화되거나 용해될 수 있습니다.

결과: 신뢰할 수 없는 조인트, 헤드인필로우 결함, 현장 고장

규칙:경험하게 될 납땜 공정에 맞는 등급의 부품을 사용하십시오.

무연 모터 제어 PCBA 모범 사례

무연이 필요한 경우 이러한 방식을 사용하면 신뢰성이 극대화됩니다.

PCB 표면 마감 선택

추천:ENIG는 무연 조립을 위한 최고의 습윤성과 가장 긴 보관 수명을 제공합니다.

리플로우 프로필 최적화

제대로 최적화되지 않은 무연 리플로우 프로파일은 콜드 조인트, 보이드 및 부서지기 쉬운 IMC를 생성합니다.

무연 조인트의 진동 완화

무연의 진동 연성이 감소한 경우 다음과 같은 추가 조치를 취하십시오.

1. 포팅/캡슐화:실리콘 또는 우레탄 포팅 컴파운드를 사용하여 고질량 부품(커넥터, 변압기, 대형 커패시터) 주변의 인클로저를 채웁니다. 이는 솔더 조인트에서 진동 응력을 전달합니다.

2. 접착식 구성품:대형 표면 실장 장치(인덕터, 알루미늄 커패시터) 아래에는 에폭시 또는 실리콘 접착제를 사용하십시오.

3. 부품 스탠드오프 높이 감소:긴 리드가 있는 높은 구성품은 진동 레버 역할을 합니다. 가능한 경우 로우 프로파일 구성요소를 지정하십시오.

모터 제어 PCBA FAQ

다음은 모터 드라이브 설계자와 제조 엔지니어의 세 가지 기술적인 질문입니다.

Q1: 저는 Tier-1 자동차 공급업체를 위한 전기 자동차 모터 컨트롤러를 설계하고 있습니다. 무연 납땜을 사용할 수 있나요?

에이:예, 하지만 중요한 자격 테스트가 필요합니다. EU 시장 차량에는 RoHS 준수가 필요하기 때문에 대부분의 Tier 1 자동차 공급업체는 현재 새로운 설계에 무연 솔더를 사용하고 있습니다. 그러나 무연 신뢰성 데이터가 불완전한 후드 아래 전자 장치에는 예외가 있습니다.

귀하의 자격 계획에는 다음이 포함되어야 합니다.

실용적인 조언:많은 자동차 OEM은 기존 RoHS 면제를 사용하여 후드 아래 ECU용 납납땜을 계속 지정하고 있습니다. 무연을 약속하기 전에 고객과 논의하십시오. 무연이 필수인 경우 모든 어셈블리에 대해 ENIG 표면 마감 및 컨포멀 코팅을 지정하십시오.

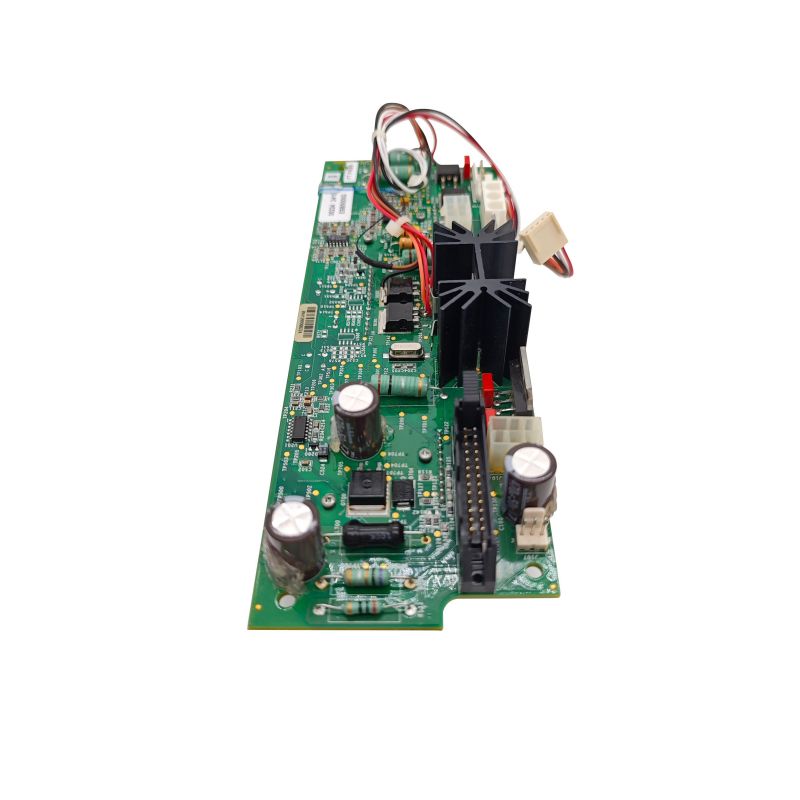

Q2: 6개 전력 MOSFET의 납땜 접합부에 균열이 발생하여 18개월 후 산업용 모터 드라이브가 고장났습니다. 어셈블리는 SAC305 무연 솔더를 사용합니다. 무엇이 잘못되었나요?

에이:이는 전형적인 열피로 고장입니다. 진단 순서는 다음과 같습니다.

1단계 - 균열 위치를 조사합니다.현미경으로 MOSFET 리드와 솔더 필렛 사이의 인터페이스를 살펴보세요. 균열이 금속간 화합물(IMC) 층을 따라 진행되면 리플로우 중에 IMC가 너무 두꺼워집니다.

2단계 - 리플로우 프로필을 검토합니다.SAC305의 경우 액상선 초과 시간(TAL)은 최대 60~90초여야 합니다. TAL이 120초를 초과하면 IMC 두께가 10μm를 초과할 수 있습니다(취성 영역은 5μm 이상에서 시작됨).

3단계 - MOSFET 드레인 패드의 온도 상승 측정:적외선 카메라를 사용하여 최대 부하 시 패드 온도를 측정합니다. 110°C를 초과하면 열 순환 델타(ΔT)가 너무 커집니다.

4단계 - 단일 지점 장착 확인:열 비아가 부족하거나 패드 아래에 보이드가 있는 대형 열 패드(DPAK, D2PAK, TO-263)가 있는 전력 MOSFET에는 핫스팟이 발생합니다. 조인트를 X-ray로 촬영합니다. 패드 면적의 25%를 넘는 공극은 허용되지 않습니다.

권장 수정 사항(우선순위 순):

1. ΔT 감소:방열판을 추가하거나 공기 흐름을 개선하여 MOSFET 패드를 최대 부하 시 90°C 미만으로 유지하세요.

2. 열 비아 추가:각 MOSFET 패드 아래에 0.3mm 비아 어레이(채우고 덮은)를 배치하여 PCB 접지면으로 열을 끌어옵니다.

3. 저은 합금을 사용하십시오.SAC305 대신 SAC105(1% Ag)를 고려하십시오. 은 함량이 낮을수록 녹는점이 약간 높아지는 대신 연성과 열피로 저항성이 증가합니다.

4. MOSFET을 배치합니다.MOSFET 위에 열 전도성 포팅 화합물을 바르십시오. 이는 열 순환 스트레스를 완화하고 열을 전달합니다.

Q3: 원래 납납땜을 사용했던 모터 제어 PCBA를 수리해야 합니다. 수리 시 무연납을 사용할 수 있나요?

에이:기술적으로는 그렇습니다. 그러나 권장되지는 않습니다. 이유는 다음과 같습니다.

문제 1 - 혼합 야금:무연 솔더(SAC305)는 잔류 납 함유 솔더(Sn63/Pb37)와 잘 섞이지 않습니다. 생성된 합금은 예측할 수 없는 융점(일반적으로 190°C ~ 210°C)을 가지며 균열이 발생하기 쉬운 약하고 거친 접합부를 형성합니다.

문제 2 - 온도 충돌:무연 솔더를 적절하게 흐르게 하려면 370°C~400°C의 솔더링 인두 팁이 필요합니다. 이 온도는 다음을 수행할 수 있습니다.

FR4 기판에서 PCB 패드를 박리합니다.

인접한 구성 요소 손상(특히 전해 커패시터)

근처의 플라스틱 커넥터를 녹입니다.

권장 수리 프로토콜:

납 함유 보드에 무연을 사용해야 하는 경우:진공 납땜 제거 스테이션을 사용하여 수리 영역에서 기존 납땜을 100% 제거합니다. 확대하여 검사합니다. 잔류 납납땜이 새 접합부를 오염시킵니다. 그런 다음 활성 플럭스를 사용하여 370°C에서 무연 납땜을 진행합니다.

결정 매트릭스: 모터 제어 PCBA에 대한 유연 및 무연

이 표를 사용하여 납땜 선택을 안내하세요.

규제 시장으로 배송되는 대부분의 모터 제어 PCBA에는 무연 납땜이 법적으로 요구됩니다. 그러나 무연 합금의 재료 특성(더 높은 취성, 더 두꺼운 IMC 형성, 주석 위스커 위험)은 고진동 및 열 순환 응용 분야에서 실질적인 신뢰성 문제를 야기합니다.

필수 무연 애플리케이션의 경우:

최상의 습윤성을 위해 ENIG 표면 마감 사용

리플로우 프로파일을 신중하게 제어하십시오(TAL 60-90초, 피크 245-260°C).

고질량 부품을 위한 포팅 또는 접착제 추가

주석 위스커를 완화하기 위해 컨포멀 코팅 적용

면제 자격이 있는 신청서의 경우(자동차 언더후드, 10년 이상 산업, 항공우주, 의료):

- 납납땜(Sn63/Pb37)은 신뢰성의 표준으로 남아 있습니다.

- 연성, 내진동성, 수십 년간의 현장 데이터의 조합은 대체하기 어렵습니다.

수리의 경우:원래 납땜 합금과 일치하십시오. 혼합 야금은 예측할 수 없고 신뢰할 수 없는 접합부를 생성합니다.

이 결정은 궁극적으로 규정 준수와 현장 신뢰성의 균형을 유지합니다. 예상 수명이 3~5년인 소비자 제품의 경우 무연 제품이 성숙하고 신뢰할 수 있습니다. 안전이 중요하거나 수명이 긴 모터 제어의 경우 면제를 추구하고 납 납땜을 사용하십시오.
