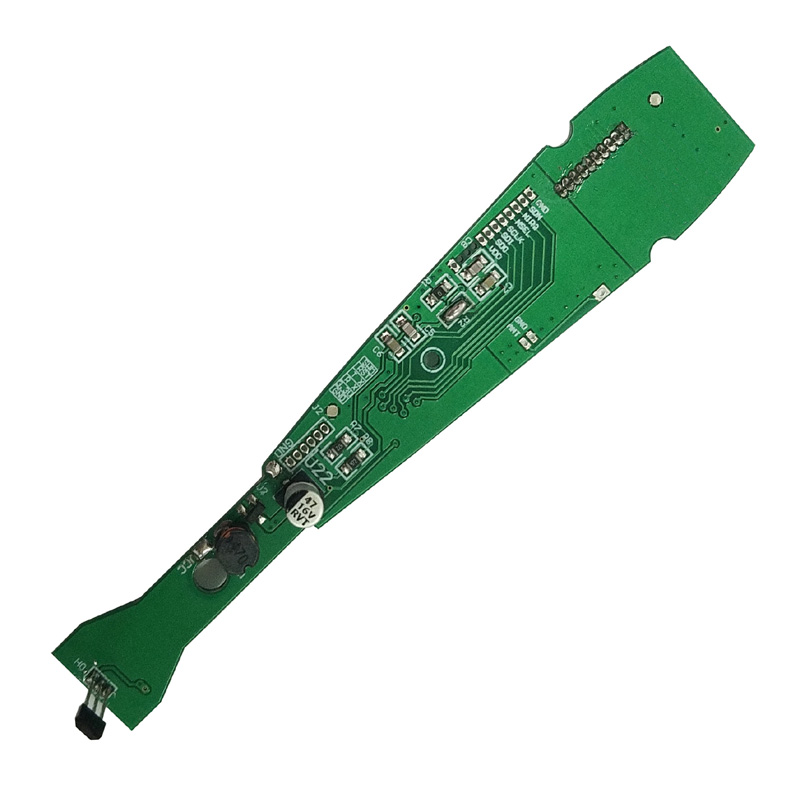

RC 자동차 PCBA

RC 자동차 PCBA의 핵심 차별화 요소

모든 RC 자동차 PCBA 디자인이 동일하게 작동하는 것은 아닙니다. 6가지 요소가 진정한 차이를 만들어냅니다.

모터 구동 단계 - 대부분의 설계가 실패하는 곳

차이 메이커: 취미용 RC 자동차 PCBA는 프로그래밍 가능한 데드 타임을 갖춘 별도의 하이 측 및 로우 측 MOSFET 드라이버를 사용합니다. 장난감 보드는 오프로드 사용 시 2분 안에 과열되는 통합 하프 브리지 IC를 사용합니다.

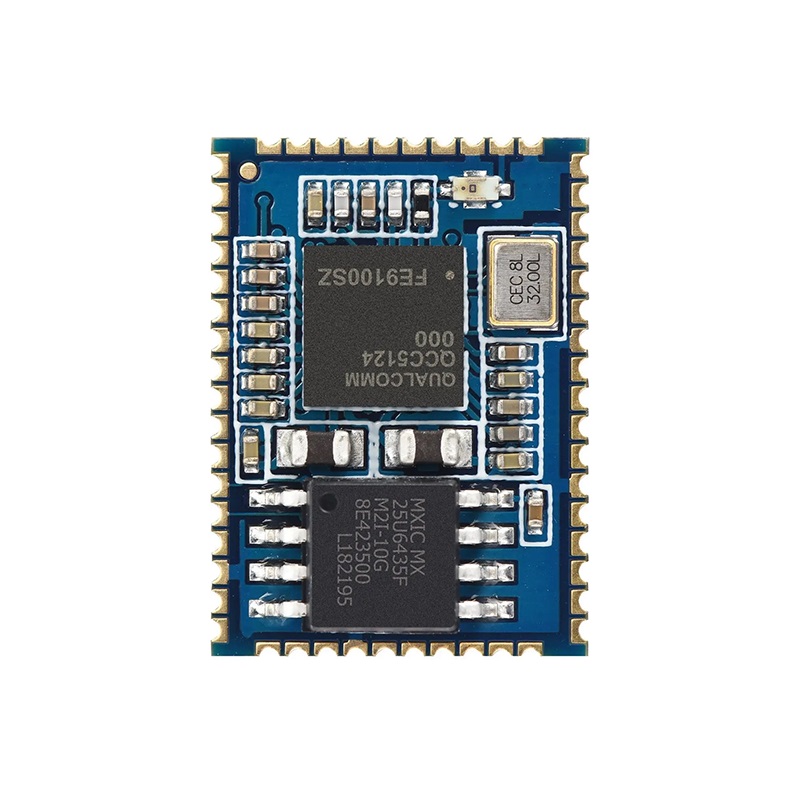

무선 수신기 감도 및 선택성

차이 메이커: 고품질 RC 자동차 PCBA에는 수신기 IC 앞에 별도의 LNA(저잡음 증폭기)가 포함되어 있습니다. 이는 노이즈 지수를 저하시키지 않고 15dB의 게인을 추가하여 300미터 이상에서 제어가 가능합니다.

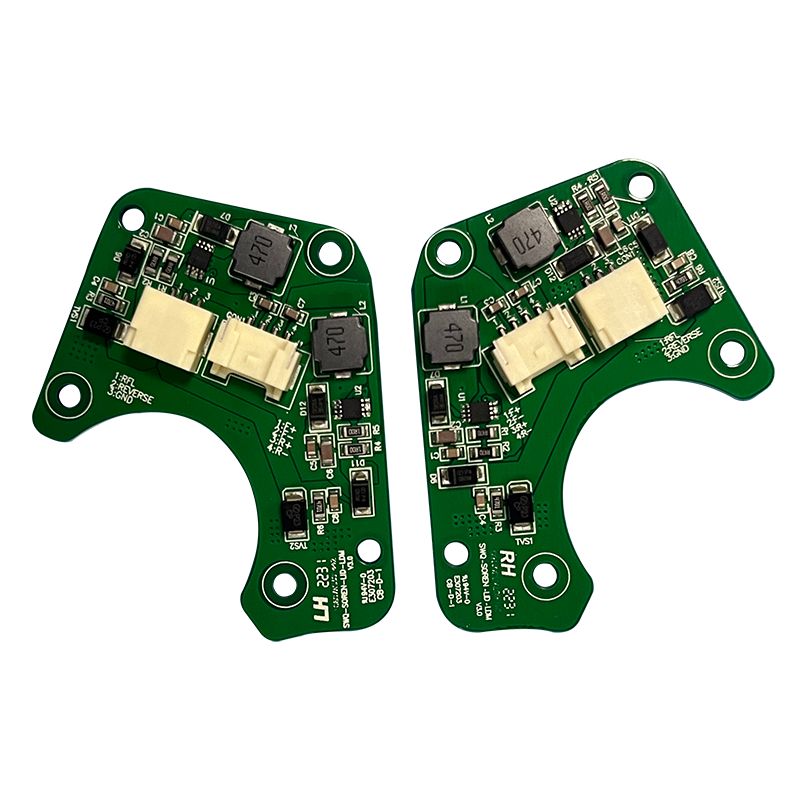

중요한 전원 관리 차이점

모터 부하 시의 전압 안정성은 급가속 중에 RC 자동차 PCBA가 재설정되는지 여부를 결정합니다.

배터리 입력 및 조절

중요한 차이: RC 자동차 PCBA의 MCU는 10밀리초 동안 배터리 전압을 8.4V에서 5.0V로 떨어뜨리는 모터 정지 중에도 활성 상태를 유지해야 합니다. 5V 레일에 벅 부스트 또는 대형 커패시터 뱅크(1000μF low-ESC)를 사용하십시오.

BEC(배터리 제거 회로) 성능

레이아웃 및 차폐 차이점

RC 자동차 PCBA는 모터, 와이어 및 회전 기어가 있는 플라스틱 섀시 내부에서 작동합니다. 소음은 어디에나 있습니다.

소음 차단 기술

차이 메이커: 고품질 RC 자동차 PCBA는 배터리 음극 단자 근처의 단일 지점에서 주 접지에 연결된 별도의 접지 섬에 RF 섹션을 배치합니다.

수정 및 발진기 배치

- 27MHz 크리스털(또는 2.4GHz의 경우 TCXO)을 모터 와이어에서 최소 15mm 이상 유지하세요.

- 크리스탈 아래에는 디지털 흔적이 없습니다.

- 오실레이터 주변의 접지 가드 링(2mm마다 스티치를 통해)

- 크리스털 사양(±5pF)에 맞는 부하 커패시터

펌웨어 및 제어 루프 차이점

하드웨어만으로는 차이가 없습니다. 제어 알고리즘은 반응이 빠른 자동차와 느린 자동차를 구분합니다.

스로틀 및 조향 곡선

구현: RC 자동차 PCBA MCU는 최소 1kHz에서 PID 루프를 실행해야 합니다. 100Hz 루프에서는 눈에 띄는 지연이 발생합니다. Cortex-M4 또는 하드웨어 곱셈 누적과 유사한 장치를 사용하십시오.

안전 장치 및 원격 측정

- 신호 손실 안전 장치-- 0.5초 동안 패킷이 없으면 스로틀을 0으로 설정합니다.

- 배터리 부족 안전 장치-- 6.0V에서 스로틀을 50%로 줄이고 5.5V에서 차단

- 선택적 원격 측정-- 배터리 전압, 모터 온도, RSSI가 송신기로 다시 전송됨

고품질 RC 자동차 PCBA는 소프트웨어뿐만 아니라 하드웨어(별도의 비교기)에서도 안전 장치를 구현합니다. MCU가 잠기면 하드웨어는 스로틀을 0으로 당깁니다.

생산 공차 및 테스트

대량 생산에서는 차이가 드러납니다. 엄격한 공차는 일관된 성능을 창출합니다.

주요 생산 사양

기능 테스트 프로토콜

모든 RC 자동차 PCBA는 다음을 통과해야 합니다.

1. 무부하 모터 테스트-- 현재 < 1A, 들리는 소리 없음

2. 스톨 테스트-- 2초 동안 30A, 열 차단 없음

3. 범위 테스트-- 안테나를 내린 상태에서 야외에서 100미터

4. 간섭 테스트-- 10개의 보드를 동시에 작동하며 채널 충돌이 없습니다.

FAQ - RC 자동차 PCBA 차이점에 대한 일반적인 질문

Q1: 일부 RC 자동차 PCBA 설계는 충돌 후 페어링이 끊어지는 반면 다른 설계는 그렇지 않은 이유는 무엇입니까?

에이:차이점은 수정 발진기에 대한 기계적 응력입니다. 자동차가 갑자기 멈추는 충돌 사고로 인해 갑자기 200~500G의 감속 펄스가 생성됩니다. 이 충격은 수정 크리스탈의 공진 주파수를 두 가지 방식으로 이동시킵니다.

기계적 응력으로 인한 주파수 이동-- 크리스털 블랭크는 G-force로 인해 일시적으로 변형되어 병렬 공진 주파수를 최대 150ppm까지 변경합니다. 수신기의 PLL이 이러한 변화를 추적할 수 없는 경우(대부분의 저비용 설계에는 50ppm 캡처 범위가 있음) 변형된 크리스털에 이제 영구적인 오프셋이 있으므로 RC 자동차 PCBA는 잠금을 잃고 다시 획득하지 않습니다.

솔더 조인트 미세 균열-- 소형 HC-49S 크리스탈(장난감 RC에서 흔히 사용됨)에는 중금속 케이스가 있습니다. 500G 미만에서는 케이스 관성이 솔더 조인트에 스트레스를 줍니다. 육안 검사를 통과한 미세 균열로 인해 간헐적인 접촉이 발생합니다. RC 자동차 PCBA의 전원이 켜지지만(크리스탈은 낮은 진동에서 작동) 모터가 진동하자마자 작동하지 않습니다.

품질 RC 자동차 PCBA 솔루션:

- 석영 대신 MEMS 발진기(SiTime 또는 유사)를 사용하십시오. MEMS 장치는 50,000G에서도 견딜 수 있으며 전력 소비도 적습니다.

- 석영이 필수인 경우 4점 납땜이 포함된 3.2×2.5mm 세라믹 패키지(HC-49S 아님)를 사용하십시오.

- 발진기 아래에 언더필 에폭시를 추가합니다(두 가장자리의 0.5mm 비드는 충격을 흡수합니다).

잘 설계된 RC 자동차 PCBA는 바인딩을 잃지 않고 콘크리트에 1미터 높이에서 반복적으로 떨어뜨려도 견딜 수 있습니다. 조립된 자동차를 1m 높이에서 20회 떨어뜨려 테스트하고, 범위를 확인합니다. 저렴한 디자인은 3~4번째 드롭에서 실패합니다.

Q2: MOSFET 게이트 드라이브 구성은 부분 스로틀에서 RC 자동차 PCBA 성능에 어떤 영향을 줍니까?

에이:부분 스로틀(10~40% 듀티 사이클)은 대부분의 RC 자동차 PCBA 설계가 약점을 드러내는 부분입니다. 두 가지 게이트 드라이브 매개변수가 지배적입니다.

게이트 차지와 밀러 고원-- MOSFET이 부분 스로틀에서 전환되면 Rds(on)가 아직 달성되지 않은 선형 영역(밀러 고원)에서 더 많은 시간을 소비합니다. 총 게이트 전하가 높은(Qg > 50nC) MOSFET은 완전히 켜지는 데 200~300ns가 걸립니다. 10% 스로틀(20kHz PWM, 5μs 온타임)에서 MOSFET은 4.7μs 동안만 완전히 향상됩니다. 선형 영역의 나머지 300ns는 (I × V)로 열을 방출합니다. 20A에서 이는 사이클당 300ns에 대해 20A × 6V = 120W입니다. 이는 30초 안에 접합 온도를 주변 온도보다 40°C 높이는 데 충분합니다.

게이트 저항 값-- 장난감 RC 자동차 PCBA 설계는 단순성을 위해 단일 100Ω 게이트 저항기를 사용합니다. 이는 500ns의 상승 시간을 생성합니다. 고품질 설계에는 별도의 켜기 및 끄기 저항기가 사용됩니다. 즉, 10Ω 켜기(빠름) 및 100Ω 끄기(링잉을 줄이기 위해 느림)입니다. 이는 100ns의 상승 시간을 생성하여 선형 영역 손실을 크게 줄입니다.

측정 차이-- RC 자동차 PCBA를 동력계의 25% 스로틀에서 10분 동안 실행하여 테스트합니다. 잘못된 설계에서는 모터 온도가 90°C, MOSFET 케이스가 110°C로 나타납니다. 고품질 설계(낮은 Qg MOSFET, 별도의 게이트 저항기)는 모터를 60°C에서, MOSFET을 70°C에서 실행합니다. 쿨러 보드는 5배 더 오래 지속됩니다.

Q3: 100m RC 자동차 PCBA와 300m 버전 간의 안테나 설계 차이점은 무엇입니까?

에이:세 가지 안테나 설계 요소는 동일한 2.4GHz 송신기 전력(100mW 법적 제한)을 사용하면서 200미터 차이를 만듭니다.

안테나 유형 및 효율성-- 표준 1.6mm FR-4 보드의 PCB 추적 안테나(역 F)는 40~50% 효율(-3~-4dBi 이득)을 달성합니다. 외부 1/4 파장 모노폴(31mm 와이어)을 갖춘 동일한 RC 자동차 PCBA는 70~80% 효율(-1.5dBi)을 달성합니다. 조정된 정합 네트워크를 갖춘 세라믹 칩 안테나(예: Johanson 2450AT18)는 60~65%의 효율에 도달합니다. 300미터 범위의 경우 수직으로 배치된 모노폴 안테나를 사용하십시오(섀시 내부에 감겨 있지 않음).

접지면 크기-- 안테나 접지면(균형)의 길이는 최소 λ/4(31mm)여야 합니다. 고품질 RC 자동차 PCBA 설계는 RF 섹션 아래에 35×40mm의 견고한 접지 면적을 확보합니다. 장난감 보드는 안테나를 배터리나 모터 근처에 배치하여 유효 접지면을 15mm로 줄입니다. 이렇게 하면 안테나가 2.45GHz로 디튠됩니다. 실제 공진은 2.6GHz로 이동하여 감도가 10dB 손실됩니다.

급전선 임피던스-- 모노폴 안테나에는 RF IC에서 안테나 피드 포인트까지 50Ω 전송 라인이 필요합니다. 이는 아래에 연속 접지면이 있는 1.6mm FR-4(마이크로스트립)의 1.5mm 폭 트레이스를 의미합니다. 고품질 RC 자동차 PCBA는 양쪽에 접지 비아가 있는 50Ω 트레이스를 사용합니다. 장난감 보드는 접지면에 슬롯이 있는 10mm 길이, 0.3mm 트레이스(120Ω)를 통해 안테나를 라우팅하므로 전송 전력의 40%를 반영하는 임피던스 불일치가 발생합니다.

확인-- 2.45GHz의 안테나 임피던스를 보여주는 Smith 차트는 PCBA 공급업체에 문의하세요. 좋은 설계는 50Ω ± 5Ω을 나타냅니다. 잘못된 설계는 30Ω 또는 80Ω을 나타냅니다. 이 단일 측정은 어떤 시뮬레이션보다 더 정확하게 범위 차이를 예측합니다.

비교표 - 장난감과 취미 RC 자동차 PCBA

우수한 RC 자동차 PCBA는 값비싼 부품에 관한 것이 아닙니다. 이는 올바른 게이트 드라이브, 적절한 안테나 설계, 안전 장치 하드웨어 및 엄격한 생산 허용 오차에 관한 것입니다. MOSFET 스위칭 손실과 RF 접지면 크기에 중점을 두세요. 이 두 영역은 실제 구동에서 가장 눈에 띄는 차이를 만들어냅니다.
