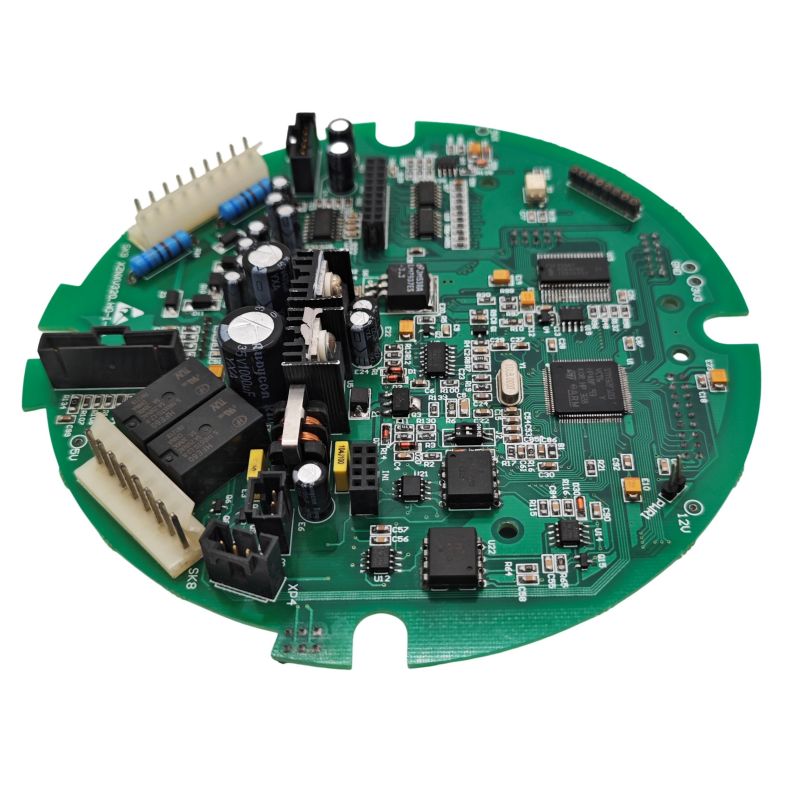

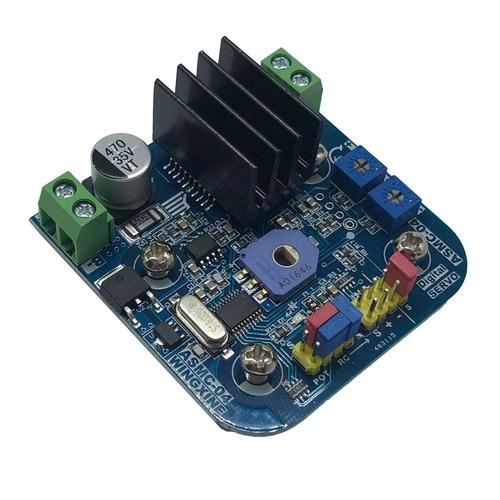

RC 서보 PCBA가 해야 할 일

RC 서보 PCBA(독립형 드라이버 보드이든 내부 서보 제어 보드이든)는 세 가지 필수 기능을 수행합니다.

• PWM 신호 생성 또는 수신:제어 펄스(50Hz에서 1ms~2ms)를 위치 명령으로 변환합니다.
• 전력 분배:서보 모터 및 제어 IC에 깨끗한 5V 또는 6V를 제공합니다.
• 피드백 처리:내부 전위차계를 읽어 위치를 확인하고 제어 루프를 닫습니다.

신뢰성이 높은 설계에는 과부하 감지를 위한 전류 감지와 잡음 내성을 위한 광절연도 포함됩니다.

핵심 기술 사양

다음 매개변수는 RC 서보 제어 PCBA 설계에 대한 산업 표준을 나타냅니다. 이는 전용 서보 드라이버 보드와 통합 수신기 PCBA 어셈블리 모두에 적용됩니다.

입력 전원 사양

제어 신호 사양

내부 서보 PCBA 구성 요소(서보 내부)

표준 RC 서보에는 다음 구성 요소가 포함된 소형 PCBA가 포함되어 있습니다.

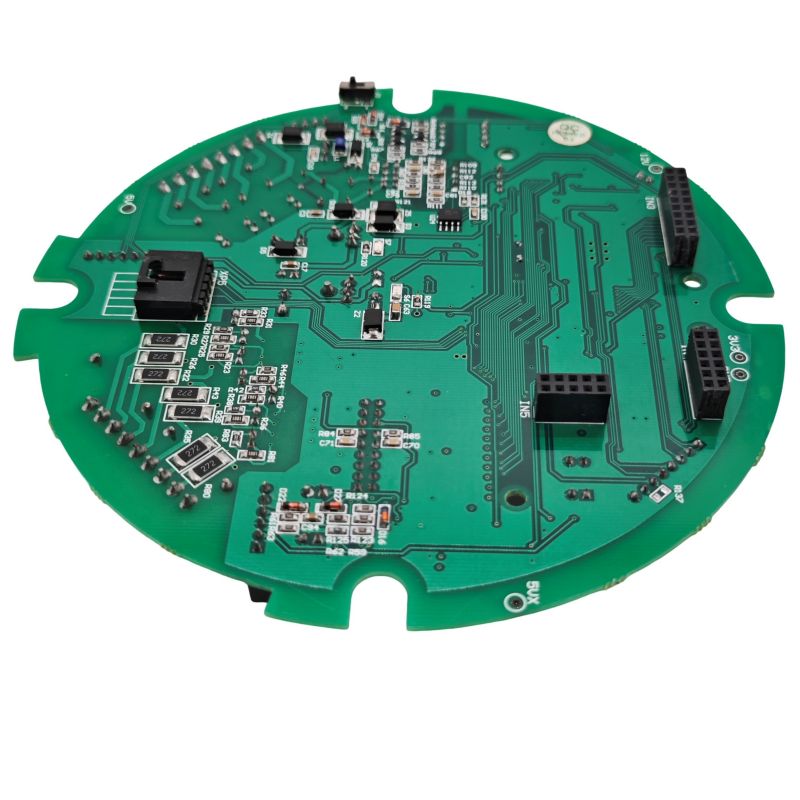

RC 서보 신뢰성을 위한 PCBA 레이아웃 규칙

Unixplore 전자공학에서는 대부분의 RC 서보 오류가 PCB에서 발생한다는 것을 알고 있습니다. 우리는 우리가 제공하는 모든 설계에서 안정적인 작동을 보장하기 위해 다음 8가지 규칙을 따릅니다.

1. 배전: 스타 접지

• 절대로 데이지 체인 접지를 하지 마십시오. 각 서보 접지는 전원 공급 장치 접지 지점으로 직접 복귀해야 합니다.
• 전원과 신호 접지를 분리하세요. 다중 서보 PCBA 설계에서는 접지면을 분할하고 배터리 입력 근처의 단일 지점에 연결합니다.
• 전력용 트레이스 폭: 1.5A 연속 전류의 경우 1oz 구리와 함께 1.5mm 최소 트레이스 폭을 사용하십시오.

2. 디커플링 커패시터 배치

서보 모터는 상당한 전기적 소음을 발생시킵니다. 일반적인 서보는 5V 공급 라인에서 최대 200mV의 피크 간 잡음을 생성할 수 있습니다.

서보 커넥터당 필요한 디커플링:

• 100~470μF 전해 커패시터(모터 돌입 처리)
• 100nF 세라믹 커패시터(고주파 잡음 필터링)
• 서보 전원 핀에서 10mm 이내에 커패시터를 배치합니다.

전체 PCBA에 대한 대량 정전 용량: 주 전원 입력에 대형 커패시터(1000~4700μF)를 추가합니다. 이는 여러 서보가 동시에 시작될 때 정전을 방지합니다.

3. PWM 신호 라우팅

• PWM 트레이스를 짧고 직접적으로 유지하십시오. 긴 트레이스는 잡음에 대한 안테나 역할을 합니다.
• 전원선과 병렬로 PWM 트레이스를 실행하지 마십시오. 필요한 경우 90도 교차를 사용하십시오.
• PWM 출력 핀에 100Ω~470Ω 직렬 저항을 추가합니다. 이는 오류 상태 동안 전류를 제한하고 링잉을 줄입니다.

4. 서보 커넥터 레이아웃

표준 3핀 서보 커넥터(신호, VCC, 접지)에는 특정 간격이 필요합니다.

• 핀 간격: 2.54mm(0.1인치) 또는 2.7mm(고밀도)
• 커넥터 블록의 PCB 두께: 1.2mm~1.6mm
• 신호 핀 위치: 일반적으로 내부 핀(핀 2/3)
• 전원 시퀀싱: GND는 삽입 시 VCC보다 먼저 연결되어야 합니다.

고밀도 설계의 경우 서보 커넥터 사이의 간격이 2.7mm이므로 안정적인 연결을 유지하면서 컴팩트한 레이아웃이 가능합니다.

5. 제어 MCU의 전압 조정

• 동일한 공급 장치가 서보에 전원을 공급하는 경우 MCU에 별도의 LDO를 사용하십시오. 서보 전류 스파이크로 인해 전압 강하가 발생하여 마이크로컨트롤러가 재설정될 수 있습니다.
• 권장 레귤레이터: 최소 200mA 용량 및 1μF 입력/출력 커패시터를 갖춘 5V 또는 3.3V LDO.
• 보호 다이오드: 역극성 방지를 위해 입력에 1N4007 또는 쇼트키 다이오드를 추가합니다.

6. 모터 소음 억제 (내부 서보 PCBA 설계용)

서보 내부에 들어가는 PCBA를 설계하는 경우 모터 단자에 직접 소음 억제 기능을 추가하십시오.

• 모터 단자에 직접 납땜된 100nF 세라믹 커패시터.
• 추가 차폐를 위해 커패시터 음극을 모터 하우징에 연결합니다(최대 200mV까지 소음 감소).
• 선택 사항: 극심한 소음 환경을 위해 모터 리드에 페라이트 비드를 추가합니다.

7. 과부하 감지를 위한 전류 감지

고급 서보 PCBA 설계에는 전류 모니터링이 포함됩니다.

• 션트 저항기: 0.1Ω~0.5Ω, 허용 오차 1% — 전류에 비례하는 전압 생성
• 차동 증폭기: 10 ~ 20의 이득 — 션트 전압을 측정 가능한 수준으로 증폭합니다.
• ADC 입력: 최소 10비트 - MCU 제어에 전류 데이터 공급

100mΩ 션트는 500mA에서 50mV, 1.5A에서 150mV를 생성합니다. 5x 이득 증폭기를 사용하면 이 값은 250mV~750mV가 되어 3.3V ADC 입력에 적합합니다.

8. 절연 및 기계적 보호

내부 서보 PCBA 보드는 물리적으로 보호되어야 합니다.

• 절연 테이프: PCBA와 금속 서보 케이스 사이에 전기 테이프를 놓습니다. 이는 솔더 조인트나 케이스에 닿는 구성 요소 리드로 인한 단락을 방지합니다.
• 컨포멀 코팅: 실외 또는 습도가 높은 용도의 경우 부식을 방지하기 위해 아크릴 컨포멀 코팅을 추가합니다.

제어 신호 생성(MCU 코드 고려 사항)

지터 없는 작동을 위해서는 적절한 PWM 생성이 중요합니다. 주요 매개변수는 다음과 같습니다.

PWM 구성

MCU 코드 예 의사 코드

// 1500μs 펄스의 듀티 사이클을 계산합니다.
    // PWM 주기 = 20ms, 클록 = 1MHz 프리스케일러 가정

    pulse_width_us = 1500
    period_counts = 20000 // 마이크로초 단위로 20ms
    듀티_카운트 = 펄스_폭_us
    set_pwm_duty(duty_counts)

테스트할 때 오실로스코프를 사용하여 PWM 신호를 확인하십시오. 펄스의 하강 에지는 서보가 위치를 읽도록 트리거합니다.

일반적인 오류 모드 및 수정 사항

전원 전환에 대한 중요 참고 사항:절대로 서보 접지선을 전환하여 끄지 마십시오. 접지가 열려도 서보는 PWM 신호 라인이나 다른 경로를 통해 계속 전원을 공급받을 수 있으므로 3.2V 저전압 작동 및 불규칙한 동작이 발생합니다. 항상 P채널 MOSFET 또는 릴레이를 사용하여 VCC 라인을 전환하십시오.

RC 서보 PCBA FAQ

다음은 로봇 공학 엔지니어와 RC 시스템 설계자로부터 자주 받는 세 가지 기술적인 질문입니다.

Q1: ESP32 또는 Arduino를 사용하여 맞춤형 PCBA에서 서보를 제어할 때 서보가 무작위로 작동하는 이유는 무엇입니까?

에이:거의 확실하게 전력 소음 문제가 있습니다. Unixplore Electronics에서 권장하는 진단 순서는 다음과 같습니다.

1단계— 오실로스코프로 전원 공급 장치를 확인하십시오. 서보가 움직이는 동안 서보 커넥터에서 5V 라인을 직접 측정하십시오. 리플(피크 대 피크)이 200mV 이상인 경우 디커플링이 충분하지 않은 것입니다.

2단계— 벌크 정전용량 추가: 전원 입력 단자 전체에 1000~4700μF 전해 커패시터를 배치합니다. 서보 모터는 움직이기 시작할 때 높은 돌입 전류(3~10× 구동 전류)를 끌어옵니다. 벌크 커패시턴스가 없으면 전압이 4V 아래로 떨어지며 제어 IC가 재설정되거나 비정상적으로 동작하게 됩니다.

3단계— MCU 전원과 서보 전원 분리: 최악의 설계는 동일한 전압 조정기에서 MCU와 서보를 실행합니다. 두 개의 별도 조정기를 사용하십시오.

• MCU 및 로직용 5V/500mA LDO 1개.
• 서보용 별도의 5V/3A 전원(또는 직접 배터리 연결).

4단계— 각 서보 커넥터에 디커플링을 추가합니다. 100μF 전해액과 100nF 세라믹 커패시터를 모든 서보 커넥터의 VCC 및 GND 핀에 직접 배치합니다. 세라믹 커패시터는 모터 브러시에서 발생하는 고주파 소음을 필터링합니다. 전해액은 저주파 전류 스파이크를 처리합니다.

5단계— PWM 신호 품질을 확인하십시오. 오실로스코프를 사용하여 PWM 핀을 살펴보십시오. 상승 또는 하강 에지에서 링잉(오버슈트)이 나타나면 MCU 핀에 100Ω 직렬 저항을 추가하십시오. 이렇게 하면 신호가 약화되고 잘못된 트리거링이 방지됩니다.

결론:서보 지터 문제의 90%는 코드와 관련된 것이 아니라 전원과 관련된 것입니다. 먼저 전력 분배를 수정하십시오.

Q2: 브라운아웃 없이 여러 서보(8~16채널)를 제어하는 ​​PCBA를 어떻게 설계합니까?

에이:이를 위해서는 신중한 전력 예산 책정과 레이아웃 계획이 필요합니다. 다음은 16채널 서보 컨트롤러 PCBA에 대한 엔지니어링 접근 방식입니다.

1단계— 총 전력 요구 사항을 계산합니다.

• 각 표준 서보는 정상 작동 중에 200mA ~ 500mA를 소모합니다.
• 피크 실속 전류는 서보당 1.5A~3A에 도달할 수 있습니다.
• 16개 서보의 경우: 16 × 1.5A = 24A 피크 전위 소모.

2단계— 전력 분배를 설계합니다.

• 주 전원 입력: 최소 30A 정격의 5V~6V 공급 장치를 사용합니다.
• 입력 커넥터: XT60 또는 나사 터미널(소형 2핀 헤더 아님)
• 주 전원 트레이스: 2oz 구리를 사용하여 폭 8mm~10mm 또는 레이어 2의 전용 전원 플레인을 사용합니다.
• 버스 바: 15A 이상의 전류의 경우 구리 버스 바를 추가하거나 외부 배선을 사용하십시오.

3단계— 단계적 전력 분배 구현:

• 두꺼운 전원 트레이스(5mm 이상)를 중앙 배포 지점으로 라우팅합니다.
• 그 시점부터 각 서보 커넥터에 개별 1.5mm 트레이스를 실행합니다.
• 각 서보 커넥터에 470μF 커패시터를 추가합니다(입력에 하나의 큰 캡이 아닌 분산 커패시턴스).

4단계— 신호 라인에 광절연 사용(고급):

• 산업 환경이나 소음이 심한 환경에서는 광커플러(예: 4N35 또는 PC817)를 사용하여 PWM 신호를 분리합니다.
• 이는 모터 소음이 MCU에 다시 결합되어 재설정이 발생하는 것을 방지합니다.
• 절연 설계에는 별도의 전력 도메인(MCU 측 및 서보 측)이 필요합니다.

5단계— 전류 제한 또는 소프트 스타트 추가:

• 소프트 스타트 회로가 있는 MOSFET을 사용하여 서보 전력을 10ms에서 50ms까지 증가시킵니다.
• 이는 16개 서보 모두의 초기 돌입으로 인해 공급이 중단되는 것을 방지합니다.
• 또는 순서대로 서보의 전원을 켜십시오(각각 5ms 지연).

6단계— 16개 이상의 채널에 대한 PCB 레이어 스택 권장 사항:

• 레이어 1: 신호(PWM, 피드백)
• 레이어 2: 접지면(고체 타설)
• 레이어 3: 전력면(5V 또는 Vservo)
• 레이어 4: 신호 또는 보조 접지

이 스택은 루프 영역을 최소화하고 채널 간 EMI를 줄입니다.

Q3: 다른 서보 브랜드(Futaba, Hitec, Spektrum, generic)에 동일한 PCBA 디자인을 사용할 수 있습니까?

에이:예, 세 가지 중요한 호환성 고려 사항이 있습니다.

고려사항 1— PWM 신호 표준은 일관됩니다. 모든 RC 서보는 1ms ~ 2ms 펄스의 동일한 50Hz PWM 표준을 사용합니다. PCBA의 PWM 생성 로직은 보편적으로 작동합니다.

고려사항 2— 전원 요구 사항은 크게 다릅니다.

PCBA는 사용하려는 최고 전류 서보에 맞게 설계되어야 합니다. 대부분의 표준 및 고토크 서보를 포괄하기 위해 채널당 연속 2A 및 피크 5A용으로 설계되었습니다.

고려사항 3— 커넥터 호환성:

• 대부분의 서보는 2.54mm(0.1인치) 간격의 표준 3핀 암 헤더를 사용합니다.
• 신호 핀 위치는 브랜드에 따라 다릅니다.
  • Futaba: 신호는 가장 안쪽 핀(핀 2)입니다.
  • Hitec 및 Spektrum: 신호는 모델에 따라 핀 1 또는 핀 3입니다.
• 명확하게 라벨이 붙은 핀아웃(S, +, –)으로 PCBA를 설계하십시오. 3핀 수 헤더(표준 서보 확장 케이블과 같은)를 사용하면 모든 서보를 직접 연결할 수 있습니다.

고려사항 4— 내부 서보 PCBA(서보 내부)는 상호 교환이 불가능합니다. 서보 하우징 내부에 들어가는 내부 PCBA를 설계하는 경우(원래 제어 보드 교체) 이는 브랜드별로 다릅니다. 서보마다 다릅니다:

• 전위차계 저항 값(5kΩ 대 10kΩ)
• 모터 크기 및 전류 정격
• 기계적 장착 구멍 위치
• 케이스 치수

내부 PCBA 설계의 경우 원본을 역엔지니어링하거나 정확한 서보 모델에 대한 세부 사양을 얻으십시오. 외부 드라이버 PCBA 설계(표준 서보 커넥터에 연결되는 보드)의 경우 모든 주요 RC 브랜드에서 호환성이 뛰어납니다.

RC 서보 PCBA 테스트

생산용 설계를 승인하기 전에 다음 5가지 테스트를 실행하십시오.

요약: 안정적인 RC 서보 PCBA 설계

견고한 RC 서보 PCBA는 다섯 가지 엔지니어링 결정으로 정의됩니다.

1. 적절한 벌크 커패시턴스(1000μF ~ 4700μF) 주 전원 입력에서.
2. 별도의 전력 도메인MCU(LDO 규제) 및 서보(직접 배터리 또는 고전류 레귤레이터)용입니다.
3. 스타 접지별도의 전원 및 신호 접지 리턴이 있습니다.
4. 디커플링 커패시터모든 서보 커넥터(100μF 전해 + 100nF 세라믹).
5. 적절한 PWM 신호 컨디셔닝직렬 저항과 짧은 트레이스가 있습니다.

다중 서보 설계(8개 이상의 채널)의 경우 전용 전원 및 접지면이 있는 4층 PCB를 사용하십시오. 내부 서보 PCBA 설계의 경우 모터 소음 억제(모터 단자 전체에 100nF) 및 절연 테이프를 추가하여 케이스 단락을 방지합니다. 이러한 관행은 RC 및 로봇 공학 애플리케이션 모두에서 지터 없는 작동과 장기적인 안정성을 일관되게 제공합니다.
