대시캠 PCBA 개발의 진화 과정: 칩 선택부터 대량 생산까지

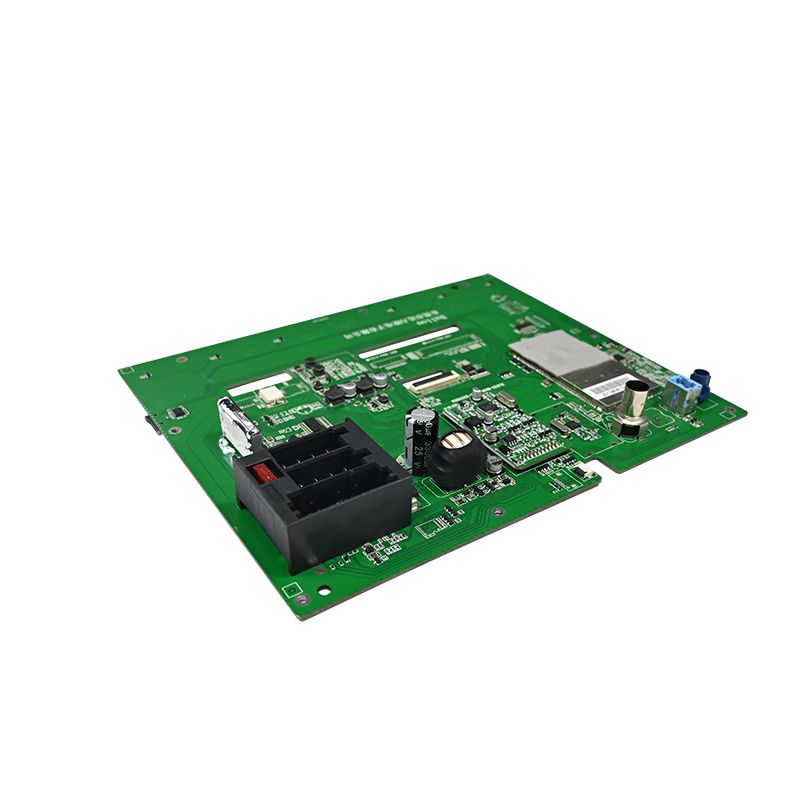

대시캠의 핵심은 렌즈나 하우징이 아니라 렌즈로 정의됩니다.PCBA(인쇄 회로 기판 조립). 올바른 칩셋과 안정적인 보드를 갖추면 이미 절반의 승리를 거두었습니다. 실제 업계 경험을 바탕으로 칩셋 선택, 회로 설계, 제조 및 테스트를 다루는 간단한 가이드가 있습니다.

1. 칩셋 선택: "브레인"을 먼저 선택한 다음 이를 중심으로 구축

메인 프로세서는 PCBA의 핵심입니다. 이것이 결정되면 나머지 회로, 비용 및 성능 상한선이 크게 설정됩니다. 현재 주류 옵션에는 각각 고유한 장점이 있습니다.

• Ambarella: 탁월한 이미지 처리, 뛰어난 이미지 품질 및 높은 인코딩 효율성으로 잘 알려져 있습니다. 고급 4K 대시캠에 이상적이지만 개발이 복잡하고 BOM 비용이 더 높습니다.

• Novatek: 규모 면에서 시장 선두주자입니다. 보급형부터 고급형(4K, HDR 지원)까지 다양한 옵션으로 뛰어난 가격 대비 가치를 제공합니다. 대량 생산 제품에 가장 적합한 선택인 경우가 많습니다.

• 기타(Hisilicon, Allwinner 등): 특정 시장이나 비용에 민감한 제품에 사용됩니다.

해상도만 보지 마세요. 실제 요구 사항을 평가하십시오. 전면 및 후면 듀얼 녹화를 지원합니까? 저조도 성능은 어떤가요? ADAS나 AI 기능이 필요합니까? 이는 필요한 컴퓨팅 성능과 ISP(이미지 신호 프로세서) 기능을 결정합니다.

메인 프로세서를 선택한 후에는 다음 주요 주변 장치에 주의하세요.

• 전력 관리: 자동차 전력은 잡음이 심한 것으로 악명 높습니다(과도 스파이크가 있는 9V~16V). 과전압, 과전류, 역극성 보호 기능을 갖춘 넓은 입력 전압 DC-DC 변환기를 사용해야 합니다. 주차 모드가 필요한 경우 저전압 감지/보호 회로를 추가하여 자동차 배터리 소모를 방지하세요.

• 이미지 센서: Sony IMX 시리즈(예: IMX335)가 일반적인 선택입니다. MIPI CSI 인터페이스가 메인 프로세서와 잘 일치하는지 확인하십시오.

• 저장소: 펌웨어 저장에는 eMMC를 사용하고 비디오 저장에는 TF 카드 슬롯을 사용합니다. 카드 슬롯에는 ESD 보호 기능이 있어야 합니다.

2. 회로 설계 필수 사항: 간섭 방지 및 열 관리가 핵심 과제

대시캠은 앞유리에 앉아 여름에는 햇볕에 굽고 겨울에는 얼어붙는 동시에 지속적인 진동을 견뎌냅니다. 이를 위해서는 PCBA에 극도로 높은 안정성과 신뢰성이 요구됩니다. 설계 단계에서는 두 가지 중요한 문제를 해결해야 합니다.

2.1 열 관리(열 방출)

4K 비디오 녹화 중에 프로세서와 센서는 밀봉된 인클로저 내에서 상당한 열을 발생시킵니다. 열 관리가 제대로 이루어지지 않으면 시스템 충돌, 이미지 아티팩트 및 구성 요소 노화 가속화가 발생합니다. 효과적인 솔루션은 다음과 같습니다.

대형 구리는 메인 프로세서 아래에 부어지며, 열을 확산시키기 위해 내부 및 하단 구리 층에 연결되는 조밀한 열 비아가 있습니다.
열원을 균등하게 분배하고 국부적인 핫스팟을 방지하기 위한 전략적 구성요소 배치입니다.
수동 냉각을 위해 금속 하우징 또는 전용 열 분산기를 활용하도록 PCBA를 설계합니다.

2.2 신호 무결성 및 EMI/EMC

고속 신호(MIPI, DDR)와 RF 신호(Wi-Fi, GPS)가 작은 보드에 빽빽하게 들어차 있습니다. 신중하게 설계하지 않으면 간섭으로 인해 이미지 노이즈, 프레임 저하 또는 신호 손실이 발생합니다.

임피던스 제어: MIPI, USB 및 기타 고속 차동 쌍에 대한 100Ω 차동 임피던스와 기타 중요한 트레이스에 대한 50Ω 단일 종단 임피던스를 계산하고 엄격하게 제어합니다.
길이 일치: 차동 쌍 및 DDR 데이터 그룹은 적절한 타이밍을 보장하기 위해 엄격한 길이 일치(±10mils 이내)를 가져야 합니다.
가드 추적: 중요한 신호(클럭, I2C, 오디오, 비디오)를 따라 접지 트레이스를 라우팅하고 격리를 위해 스티칭 비아를 추가합니다.
레이어 스택업: 견고한 접지면과 견고한 전원면이 있는 4레이어 또는 6레이어 PCB를 사용합니다. 내부 레이어에 고속 신호를 라우팅하여 평면을 차폐로 사용합니다.

또한 ESD 보호를 위해 항상 입력 커넥터에 TVS 다이오드를 배치하고, 필터링을 위해 전원 입력에 페라이트 비드와 커패시터를 추가하고, 아날로그 접지면과 디지털 접지면 사이에 단일 지점 분리를 사용합니다. 이는 간단하지만 매우 효과적인 기술입니다.

3. 제조 및 품질 관리: 대량 생산 전의 문지기

좋은 디자인은 이야기의 절반에 불과합니다. 신뢰할 수 있는 PCBA를 배송하려면 철저한 제조 및 테스트 프로세스가 타협할 수 없습니다.

• SMT 조립 및 AOI 검사: 평판이 좋은 공장에서는 3D SPI를 사용하여 솔더 페이스트 품질을 검사하고, BGA 및 0402 부품용 고속 픽 앤 플레이스 기계를 사용하며, AOI(자동 광학 검사)를 사용하여 솔더링 결함(브리징, 콜드 조인트, 누락된 부품)을 감지합니다.

• FCT(기능 회로 테스트): PCBA의 전원을 켜고 녹음, 오디오, GPS 신호 획득, 버튼 응답, 디스플레이 출력 등 모든 기능을 테스트하여 실제 블랙박스 작동을 시뮬레이션합니다.

• 번인 테스트(노화 테스트): PCBA를 고온, 고습 챔버에서 수 시간에서 수십 시간 동안 지속적으로 실행합니다. 이는 간헐적인 납땜 접합 또는 열적으로 불안정한 부품과 같은 잠재적인 결함을 노출시키며 장기적인 신뢰성을 보장하기 위한 중요한 단계입니다.

믿을 수 있는 구축대시캠 PCBA체계적인 엔지니어링 노력입니다. 이는 성능, 비용, 물리적 크기, 열 방출 및 장기적인 신뢰성 사이의 최적점을 찾는 균형 작업입니다. 이러한 실질적인 고려 사항을 미리 해결함으로써 일반적인 여러 가지 함정을 피하고 성공적인 제품 출시를 위한 경로를 간소화할 수 있습니다.
