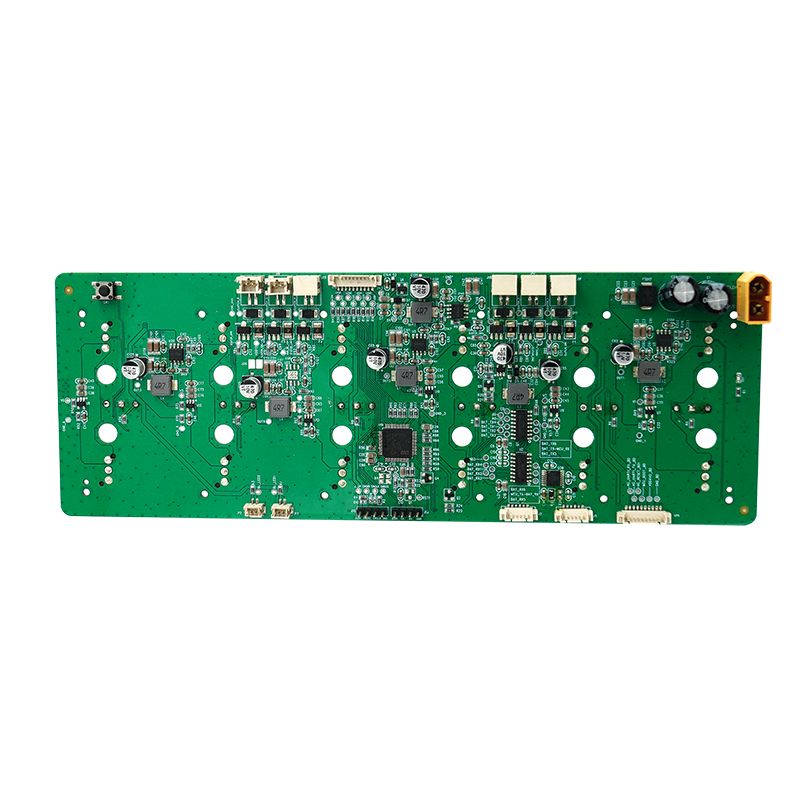

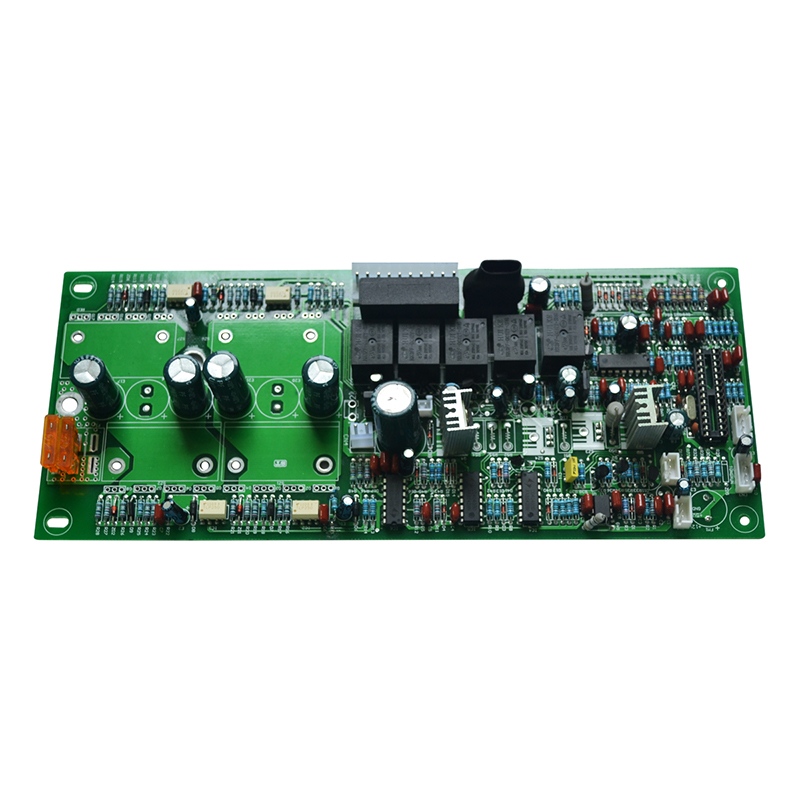

마사지 건 PCBA

마사지 건 PCBA 생산 절차는 무엇입니까: 20년 제조 가이드

마사지 건 PCBA 생산에는 고전류 처리, 브러시리스 모터 제어 및 사용자 안전이 필요합니다. 20년 동안 모터 드라이브 전자 장치를 제조한 후, 저는 설계가 과열되거나, 부하 시 속도가 떨어지거나, 배터리 위험이 발생하는 것을 목격했습니다. 이 단계별 절차는 구성 요소 선택부터 최종 테스트까지 전체 생산 작업 흐름을 다룹니다.

마사지 건 PCBA의 표준 생산 흐름

모든 마사지 건 PCBA는 9단계 순서를 따릅니다. 단계를 건너뛰면 현장 실패율이 높아집니다.

1단계 – 부품 조달 및 입고 검사

테스트: 각 로트에서 50개의 MOSFET을 샘플링합니다. 25°C와 80°C에서 Rds(on)를 측정합니다. 고온에서 7mΩ을 초과하는 로트를 거부합니다.

2단계 – 솔더 페이스트 스텐실 및 프린팅

중요: MOSFET 아래 0.12mm 두께, MCU 및 센서 아래 0.10mm인 스텝 스텐실을 사용하세요. 하나의 두께만으로도 개방 또는 브리지가 발생합니다.

3단계 - SMT 조립 및 리플로우

• 배치 순서: 홀 센서 → 패시브 → MOSFET → MCU → 커넥터
• 리플로우 프로필: 10초 동안 최고 245°C(무연)
• 질소 분위기 – QFN 패키지(MCU, 게이트 드라이버)에 필요
• X선 검사 – MOSFET 패드 아래의 보이드 검사에 필수(보이드 < 20%)

4단계 – 스루홀 부품을 위한 선택적 납땜

마사지 건 PCBA에는 기계적 강도를 위해 관통 구멍 부품이 필요한 경우가 많습니다.

관통 구멍 부품을 리플로우하지 마십시오. 플라스틱 몸체는 245°C 오븐에서 녹습니다.

마사지건 PCBA용 모터 구동 회로 설계

모터 구동 섹션은 정지 전류 처리 및 배터리 작동 시간을 결정합니다.

3상 브러시리스 DC(BLDC) 모터 드라이브

열 설계: 각 MOSFET은 20A에서 최대 2W를 소비합니다. 하단 구리 주입부(최소 2oz)에 연결하는 열 비아(MOSFET당 9개)를 사용합니다.

배터리 및 충전을 위한 전력 관리

중요한 안전성: 2개의 독립적인 과전류 보호 경로(게이트 드라이버에 하나, 배터리 보호 IC에 하나)를 사용합니다. 단일 결함으로 인해 모터가 명령 없이 작동해서는 안 됩니다.

펌웨어 프로그래밍 및 교정

마사지 건 PCBA는 전체 교정 없이 생산을 중단하지 않습니다.

프로그래밍 순서

1. 부트로더 플래시 – SWD 또는 UART를 통해(5초)
2. 교정 상수 – EEPROM 또는 MCU 플래시에 저장
3. 속도 조회 테이블 - PWM 듀티 대 목표 RPM(12포인트)
4. 스톨 감지 임계값 – 전류 제한은 22A ± 1A로 설정

보드당 저장된 교정 매개변수

보정이 중요한 이유: 보드별 홀 보정이 없으면 모터는 저속에서 윙윙거리는 소리를 냅니다. 사용자들은 결함이 있는 마사지건을 거부합니다.

조립 및 기계 통합

PCBA는 손잡이에 맞지 않거나 열을 방출하지 않으면 쓸모가 없습니다.

방열판 및 열 인터페이스

테스트: 마사지 건 PCBA를 2800RPM에서 30분 동안 실행합니다. MOSFET 케이스 온도는 85°C 미만으로 유지되어야 합니다.

와이어 하네스 및 커넥터 스트레인 릴리프

• 배터리 와이어 – 납땜 후 실리콘으로 접착(굴곡 피로 방지)
• 모터 위상 전선 – 잠금 래치가 있는 JST 커넥터(최소 20사이클)
• 버튼 플렉스 케이블 - ZIF 커넥터, 0.5mm 피치, 삽입 후 접착됨

생산 테스트 및 품질 관리

모든 마사지 건 PCBA는 조립 전에 이 5가지 테스트를 통과해야 합니다.

번인 및 진동 테스트

다음을 위한 생산의 5% 샘플:

• 2400RPM에서 6시간 – MCU 센서를 통해 MOSFET 온도 모니터링
• 무작위 진동 - 5Grms, 30분(공구 떨어뜨림 시뮬레이션)
• 충방전 주기 - 3주기(보호 IC 검증)

FAQ - 마사지 건 PCBA 생산에 관한 일반적인 질문

Q1: 마사지건 PCBA가 체압에 의해 힘을 잃는 원인은 무엇입니까?

A: 주요 원인은 하이사이드 MOSFET의 게이트 구동 강도가 부족하기 때문입니다. 압력으로 인해 모터 부하가 증가하면 BLDC 컨트롤러는 전류 증가를 시도합니다. 하이사이드 게이트 드라이버에 전력을 공급하는 부트스트랩 커패시터의 크기가 작으면 게이트 전압이 MOSFET의 임계값 아래로 떨어지며 Rds(on)가 4mΩ에서 20mΩ으로 증가합니다. 이는 열 폭주 루프를 생성합니다.

전압 강하 → 게이트 구동 감소 → 저항 증가 → 발열 증가 → 저항 증가

수정하려면 마사지 건 PCBA에 세 가지 변경이 필요합니다.

1. 부트스트랩 커패시터 값 – 최소 220nF를 사용합니다(많은 설계에서는 47nF를 사용함). 게이트 전하를 기준으로 계산합니다. C_boot = (Q_g × 10) / ΔV. 일반적인 MOSFET(Q_g = 30nC)의 경우 220nF는 안전한 마진을 제공합니다.
2. 게이트 드라이버 피크 전류 - 1.5A 싱크/소스 기능을 갖춘 드라이버를 선택하세요(예: DRV8320). 약한 드라이버(0.5A)는 높은 PWM 듀티 사이클 동안 부트스트랩 캡을 재충전할 수 없습니다.
3. 부트스트랩 다이오드 – 초고속 다이오드(trr < 50ns)를 사용합니다. 표준 1N4148은 4ns 회복을 제공하지만 정격은 100mA에 불과합니다. 이는 20kHz PWM에서 실행되는 마사지 건 PCBA에는 충분하지 않습니다. BAS3007(1A, 10ns)로 전환합니다.

이러한 수정 후에는 15kg의 체압이 가해져도 실속 전류가 22A로 안정적으로 유지됩니다.

Q2: 마사지 건 PCBA에서 배터리 보호 IC의 잘못된 트리거를 어떻게 방지합니까?

A: 모터 정류 잡음이 배터리 보호 IC의 전류 감지 라인에 결합되면 거짓 트리거가 발생합니다. BLDC 모터의 위상 전환은 최대 50A의 1μs 전류 스파이크를 생성합니다. 이는 보호 IC가 단락과 구별하기에는 너무 빠른 속도입니다. 세 가지 하드웨어 수정으로 이 문제가 해결되었습니다.

감지 입력의 저역 통과 필터 – 보호 IC의 CS+ 핀에 직접 RC 필터(10Ω + 1μF 세라믹)를 설치합니다. 코너 주파수 = 16kHz. 이는 평균 전류(20~30A)를 통과하지만 200kHz 정류 스파이크를 차단합니다.

별도의 감지 저항기 접지 – 션트 저항기의 음극 단자에서 보호 IC의 CS-핀까지 전용 Kelvin 트레이스를 실행합니다. 이 접지를 MOSFET 소스 전류와 공유하지 마십시오. 1mΩ의 공유 트레이스라도 50A에서 50mV의 잘못된 신호를 생성합니다.

지연 타이머 조정 - 보호 IC의 과전류 지연을 100μs로 프로그래밍합니다(IC가 이를 지원한다고 가정). 대부분의 마사지 건 PCBA 설계는 배터리 참조 설계의 10μs 지연을 사용합니다. 정류 스파이크의 지속 시간은 2~3μs에 불과합니다. 100μs 지연은 실제 단락(>50μs 기간)에 계속 반응하면서 이를 무시합니다.

오실로스코프를 사용한 테스트: 모터가 최대 부하로 작동하는 동안 CS+를 프로브합니다. 스파이크는 보호 IC의 트립 임계값(일반적으로 50A 션트의 경우 50mV) 미만으로 유지되어야 합니다. 스파이크가 임계값을 초과하는 경우 필터 정전 용량을 2.2μF로 늘립니다.

Q3: 생산 시 여러 마사지 건 PCBA 보드를 프로그래밍하는 올바른 절차는 무엇입니까?

A: 4단계 생산 프로그래밍 절차는 혼동을 방지하고 하나씩 깜박이는 것에 비해 프로그래밍 시간을 75% 단축합니다.

1단계 – 사전 SMT 프로그래밍(대규모 실행의 경우 선택 사항)

배치하기 전에 갱 프로그래머(예: Elnec BeeProg)를 사용하여 부트로더를 MCU에 플래시합니다. 이는 외부 플래시가 있는 MCU(핀이 노출된 QFN 패키지)에만 작동합니다. 검증에 실패한 칩을 거부합니다. 배치된 보드를 재작업하는 것보다 저렴합니다.

2단계 – SMT 이후 시스템 내 프로그래밍

프로그래밍 포고 핀 고정 장치(6개 핀: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0)를 배치합니다. 다중 채널 프로그래머(8개 또는 16개 보드를 동시에 사용)를 사용하십시오. 목표 시간: 검증을 포함하여 보드당 45초.

3단계 – 교정 스테이션(가장 중요)

프로그래밍 후 보드를 광학 인코더가 있는 실제 마사지 건 모터가 포함된 교정 장치로 옮깁니다. 고정 장치는 다음을 통해 각 마사지 건 PCBA를 실행합니다.

• 홀 정렬(전기 각도 자동 조정)
• 속도 선형성(PWM 대 RPM 테이블 기록)
• 전류 제한(22A 트립까지 부하 증가)

보호된 MCU 플래시 섹터에 이러한 12개의 교정 상수를 저장하십시오. 교정되지 않은 보드는 일관되지 않은 속도 램프를 생성합니다.

4단계 – 추적성

다음을 포함하는 각 PCBA에 2D 데이터 매트릭스 코드를 인쇄합니다.

• 생산 날짜 코드(YYWW)
• 교정 체크섬
• MOSFET 로트 번호(수입 검사에서)

최종 조립 중에 이 코드를 스캔하세요. 현장 오류가 발생하면 특정 구성 요소 배치를 추적하고 영향을 받은 장치만 재작업할 수 있습니다.

마사지건 PCBA 생산수율 목표

적절하게 생산된 마사지 건 PCBA는 부하 시 2800RPM을 제공하고 정지 시 500ms 이내에 종료되며 500회 충전 주기를 견뎌냅니다. 이 절차를 따르고 각 단계를 감사하면 귀사의 제품은 교정을 건너뛰거나 게이트 드라이브를 과소 사양하는 경쟁사보다 뛰어난 성능을 발휘하게 될 것입니다.
