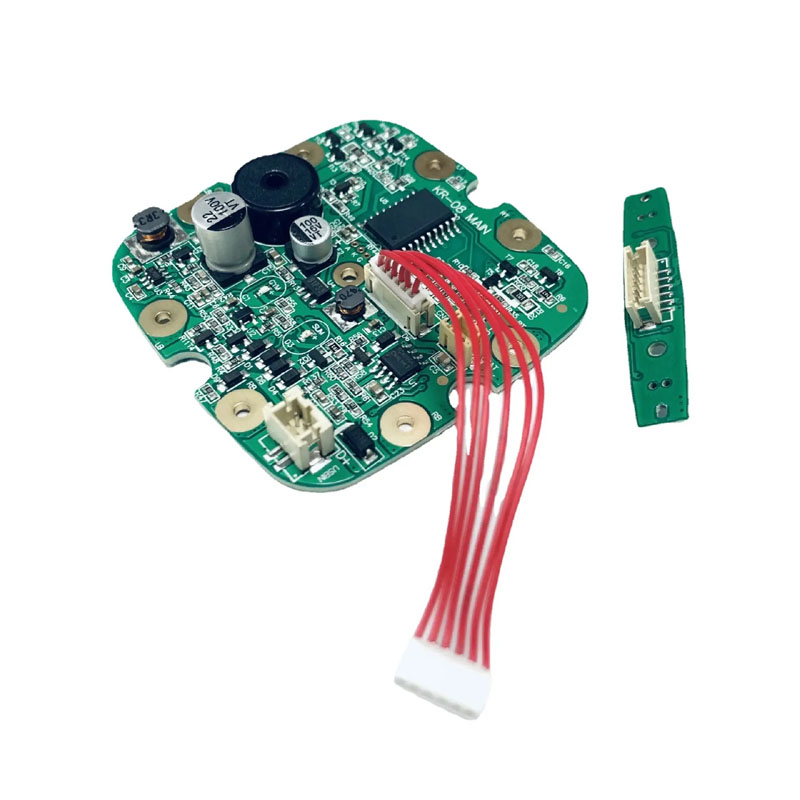

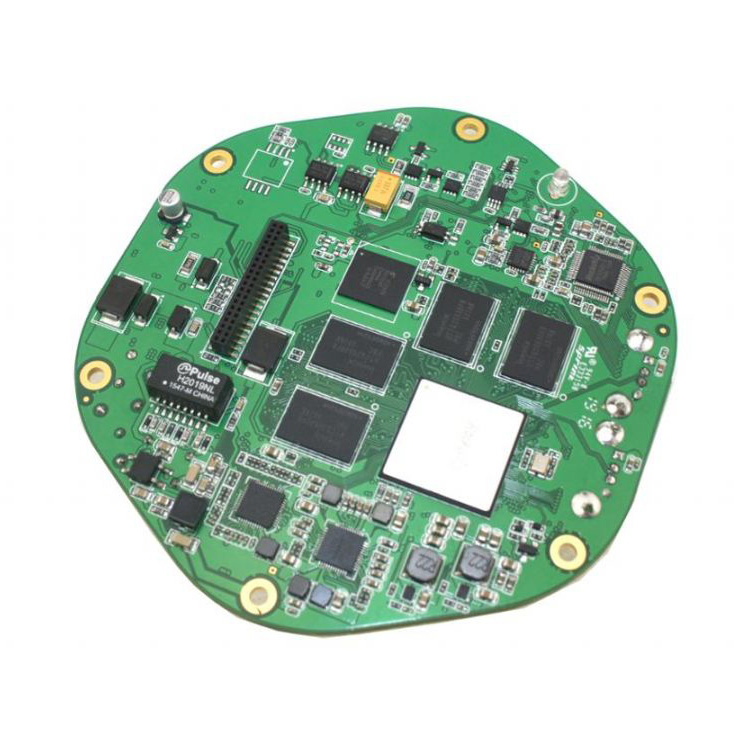

물 플로서 PCBA

환경 요구 사항 및 분류

물 치실은 직접적인 물 튀김, 높은 주변 증기, 치약 및 구강 세정제 잔여물과 같은 공격적인 화학 물질 노출이 특징인 극한의 욕실 환경에서 작동합니다. 표준 전자 장치는 이러한 조건에서 부식, 기생 누설 전류 및 전기 단락에 빠르게 영향을 받습니다.

당사의 엔지니어링 PCBA 솔루션은 이러한 심각한 환경적 스트레스 요인을 견딜 수 있도록 특별히 제작되어 안정적인 3년 작동 제품 수명 주기를 보장합니다.

기판 위험 완화

필수 인증 내장: 모든 물풀기 PCBA 제작은 IEC 60335-1(가정용품 안전), UL 60730-1(자동 전기 제어), IPX4/IPX7 최소 유입 보호 및 습한 환경에 대한 REACH/RoHS 내화학성 표준 등 전 세계적으로 규정된 기기 규정을 준수합니다.

베이스 라미네이트 선택 및 구리 아키텍처

베이스 라미네이트의 선택은 지속적인 수분 노출 하에서 장기적인 PCBA 무결성을 정의합니다. 표준 FR-4는 가공되지 않은 절단 보드 가장자리와 배럴을 통해 도금된 수증기를 쉽게 흡수하여 12개월 이내에 치명적인 CAF(전도성 양극 필라멘트) 단락을 발생시킵니다.

라미네이트 등급 비교

• 표준 FR-4: 수분 흡수율 0.10%~0.20%, TG 130°C~140°C. 건조한 지역에만 적합합니다. 빠른 CAF 실패를 유발하므로 물 치실 응용 프로그램에는 사용하지 마십시오.

• 높은 TG FR-4 [당사의 핵심 선택]: 수분 흡수율 0.08%–0.12%, TG 170°C. 습하고 간헐적인 수분 프로필에 이상적인 선택입니다.

• 할로겐 프리 고 TG FR-4 [권장]: 수분 흡수율 0.05%~0.08%, TG 150°C. 수분 복원력이 뛰어난 친환경 건축입니다.

• 폴리이미드: 수분 흡수율 0.02%~0.04%, TG 250°C. 영구적인 습식 노출 또는 Rigid-Flex Zone을 위한 프리미엄 옵션입니다.

구리 중량 및 도금 사양

• 외부 레이어 구리: 최적화된 부식 방지 마진을 제공하기 위한 최소 1oz(35μm).

• 내부 레이어 구리: 내부 모터 간섭에 대한 신호 무결성을 보장하기 위해 최소 18μm(0.5oz).

• 도금 관통 구멍(PTH): 밀폐되고 밀폐된 수분 밀봉을 형성하기 위해 배럴 내부에 최소 25μm 구리 도금 두께가 있습니다.

• 표면 마감: ENIG(Electroless Nickel Immersion Gold)를 엄격하게 사용합니다. 노출된 주석-납 합금은 90일 이내에 구강 세척제 증기에서 부식되기 때문에 우리는 물 치실 PCBA에 대한 HASL(Hot Air Solder Leveling)을 완전히 금지합니다.

레이어 적층 및 기계 설계

귀하의 제품 아키텍처에 따라 고주파 펌프 소음(EMI) 및 구조적 간격 제한을 해결하기 위해 맞춤형 다층 구성을 제공합니다.

• 기본 계층(버튼 및 펌프만 해당): 최적화된 2레이어 High TG FR-4 기판에 구성되어 고급 산업용 수분 보호와 비용 효율성의 균형을 유지합니다.

• 스마트/프리미엄 계층(압력 센서, LCD/LED 디스플레이, Bluetooth, USB-C 고속 충전): 4층 스택업으로 설계되었습니다. 이중 내부 견고한 접지면은 펌프 EMF의 민감한 MCU 신호를 보호하고 내부 수분 확산에 대한 확실한 물리적 블록 역할을 합니다.

두께 및 Rigid-Flex 통합

• 1.0mm 두께: 구조적 민첩성과 낙하 저항이 요구되는 컴팩트하고 인체공학적인 휴대용 핸들용으로 설계되었습니다.

• 1.6mm 두께: 카운터탑 기지국용으로 설계되었습니다. 최대 강성과 최저 수증기 확산률을 제공합니다.

• Rigid-Flex PCB 전문화: 초프리미엄 컴팩트 핸들을 위해 배터리가 커버레이로 보호되는 유연한 폴리이미드 테일을 통해 연결되는 Rigid-Flex 구조를 지원합니다. 이는 고장이 발생하기 쉬운 와이어 하네스를 제거하고 전체 어셈블리 IPX 등급을 크게 업그레이드합니다.

이중 방어: 컨포멀 코팅 및 부품 밀봉

로봇식 선택적 컨포멀 코팅

최고의 기질이라도 일상적인 욕실 습도를 견디기 위해서는 밀폐된 표면 코팅이 필요합니다.

• 정밀 다축 자동 스프레이: 당사의 자동화 로봇 라인은 Type-C 포트, 배터리 접점 및 버저 포트와 같이 코팅되지 않은 상태로 유지되어야 하는 영역을 정밀하게 마스킹하는 동시에 균일한 보호 층을 적용합니다.

• 0.1% 형광 염료를 사용한 UV 검사: 특수 UV 표시 염료가 코팅에 혼합되어 고속 광학 자동 스캐너가 핀홀 간격 없이 25μm의 균일한 최소 두께를 확인할 수 있습니다.

구성 요소 수준 인터페이스 씰링 사양

1. USB-C 포트: 실리콘 압축 개스킷과 고무 캡이 장착되어 포트가 닫혀 있을 때 IPX4 밀봉을 달성합니다.

2. 촉각 스위치: IPX5 국지적 진입 방어를 달성하기 위해 돔 위에 견고한 고무 부트로 오버몰딩되었습니다.

3. 펌프 커넥터: 완벽한 IPX7 임시 침수 보호를 위해 에폭시 포팅 컴파운드 충전재로 완전히 밀폐되어 있습니다.

4. 충전 접점 핀(포고 핀): 최소 30μ인치의 두꺼운 금도금(하드 골드) 및 O-링 씰로 엄격하게 지정됩니다. 표준 니켈 도금 핀은 젖은 욕실에서 매일 충전하면 6개월 이내에 부식되어 작동하지 않습니다. 당사의 두꺼운 금 탭은 접촉 저항 저하 없이 20,000회의 습식 연결 주기를 견딥니다.

엄격한 생산 품질 테스트 흐름

제조된 모든 Unixplore 물 치실 PCBA 로트는 배송 전에 일련의 집중적인 수분 시뮬레이션 품질 검사를 통과해야 합니다.

1. 습도 환경에 담그기: 40°C 및 93% RH(비응축)에서 48시간. 합격 기준: 눈에 보이는 산화 없음; 두 네트워크 간 절연 저항(IR > 10MΩ).

2. IPX4 물 스프레이 테스트: 10분간 연속 진동하는 다중 각도 튜브 스프레이를 사용하여 코팅층 아래에 ​​유체 유입이 없는지 확인합니다.

3. 고전압 절연 확인: 1차 배터리 단자와 접지면 사이에 500V DC를 적용하여 IR > 50MΩ 사후 습기 흡수를 확인합니다.

4. 스트레스 후 기능 검증: 부하가 걸린 상태에서 전체 사이클 펌프 작동. 제로 마이크로 컨트롤러(MCU) 재설정, 타이밍 끊김 또는 잘못된 시작이 허용됩니다.

엔지니어링 FAQ 및 기술 개요

비용을 절감하기 위해 두꺼운 컨포멀 코팅 층을 적용하는 경우 물 치실 PCBA에 표준 FR-4를 사용할 수 있습니까?

답: 절대 그렇지 않습니다. 이는 높은 현장 반품률로 이어지는 일반적인 제조 함정입니다. 컨포멀 코팅은 세 가지 중요한 경로를 밀봉할 수 없습니다.

1. 코팅되지 않은 비아 배럴: 수증기는 모세관 작용을 통해 표준 FR-4의 내부 유리 섬유 직조로 측면으로 이동하여 아래에서 구성 요소 패드에 도달합니다. 반복된 습도 주기 후에 흰색 전도성 염 잔류물이 형성되어 가교 구성 요소가 됩니다.

2. 라우팅된 가장자리(가장자리 위킹): 보드 라우팅은 원시 라미네이트 가장자리를 노출시킵니다. 표면 장력으로 인해 코팅이 날카로운 모서리에서 뒤로 당겨져 욕실 증기가 들어오는 곳에 0.5mm의 미세한 틈이 남습니다.

3. 부품 밑면: 코팅은 외부 쉘을 덮지만 로우 프로파일 SMT 커패시터 및 저항기 아래를 완벽하게 관통할 수는 없습니다. 갇힌 수분은 플럭스 잔류물을 가수분해하여 자발적이고 즉각적인 펌프 시동을 유발하는 이온 오염을 생성합니다.

   당사의 솔루션: ENIG 및 엣지 비드 에폭시 디스펜싱을 갖춘 High TG FR-4는 95% RH에서 3년 이상 쉽게 견딜 수 있는 3층 보호 기능을 제공합니다.

귀하의 턴키 EMS 파트너: Unixplore Electronics

수세기 PCBA 공급업체를 선택할 때 장기적인 엔지니어링 신뢰성과 엄격한 품질 관리가 중요합니다. Unixplore Electronics는 설계를 원활하게 구현하기 위한 고급 기능과 산업 인프라를 제공합니다.

l 원스톱 턴키 EMS 서비스: 회로도 최적화 및 구성 요소 DFM 검토부터 글로벌 부품 조달, SMT 및 DIP 조립, 펌웨어 프로그래밍, 기능 테스트(FCT), 자동화된 컨포멀 코팅, 최종 박스 제작 및 특수 포장에 이르기까지 전체 제품 라이프사이클을 관리합니다.

l 인증된 품질 표준: 당사의 전체 제조 생태계는 ISO 9001:2015 인증을 받았으며 모든 전자 조립 관행은 국제 IPC-A-610E 표준을 엄격하게 준수하여 냉납 접합 또는 부품 정렬 불량의 위험을 제거합니다.

l 첨단 자체 생산 능력: 당사는 20명의 전문 R&D 및 공정 엔지니어의 지원을 받아 3,000제곱미터가 넘는 정전기 방지 제조 공장을 운영하고 있습니다. 우리 시설의 특징:

1. 6개의 고속 Yamaha SMT 생산 라인

2. 웨이브 솔더링을 사용한 4개의 정밀 DIP 조립 라인

3. 전문 Burn-In / Aging Test Room 2개

4. 2개의 고온 및 저온 교번 습열 테스트 챔버로 모든 환경 검증 테스트가 사내에서 포괄적으로 수행되도록 보장합니다.

l 유연한 주문 확장(MOQ 없음): 당사의 민첩한 생산 프레임워크는 귀하의 성장을 지원하도록 최적화되어 있습니다. 우리는 엄격한 최소 주문 수량 없음(No MOQ) 정책을 유지하여 동일한 엘리트 정밀도로 신속한 프로토타입 테스트, 소규모 파일럿 실행 및 대규모 대량 생산을 처리할 수 있습니다.

l 글로벌 도달 범위 및 커뮤니케이션: 당사의 국제 기술 영업 팀은 영어, 프랑스어, 러시아어 및 아랍어에 능통합니다. 서유럽(35%), 북미(20%), 오세아니아(20%)를 포함한 고급 시장에 서비스를 제공한 깊은 경험을 바탕으로 당사는 전 세계적으로 개인 관리 전자 안전 규정 준수 표준을 완전히 이해하고 있습니다.

지금 바로 문의하세요: 맞춤형 수실 PCB 설계, BOM 목록, DFM 문의사항을 당사 엔지니어링 데스크로 보내주세요. 우리 팀은 24시간 이내에 포괄적인 제조 가능성 분석과 최적화된 턴키 견적을 제공할 것입니다.
