센서 PCBA

센서 PCBA는 공급업체 Unixplore Electronics의 핵심 제품 라인 중 하나입니다. 20명의 전문 R&D 엔지니어로 구성된 팀의 지원을 받아 센서 회로 기판에 HDI 기술을 적용하는 전문 업체입니다. 우리는 다양한 센서의 기능, 크기 및 성능 요구 사항을 기반으로 PCB 레이아웃 및 조립 솔루션을 맞춤화하여 고객이 센서 제품의 소형화, 고정밀 및 장기적으로 안정적인 작동을 달성하도록 돕습니다.

문의 보내기

제품 설명

센서 PCBA(센서 인쇄 회로 기판 어셈블리)는 다양한 센서의 "핵심 제어 센터"입니다. 센서 칩, 커패시터, 저항기, 커넥터와 같은 전자 부품을 맞춤형 PCB 보드에 정밀하게 조립하여 신호 획득, 변환, 전송 및 처리 기능을 수행합니다.

Unixplore 전자의 센서 PCBA는 HDI(High-Density Interconnect) 기술을 사용하여 설계 및 제조되었습니다. 기존 PCB와 달리 마이크로 비아, 블라인드 및 매립 비아, 미세한 선폭 및 간격, 비아인패드 기술을 통해 회로 기판의 통합 및 공간 활용도를 크게 향상시킵니다. 따라서 자동차 타이어 압력 센서, 산업용 온습도 센서, 가전 터치 센서, 의료용 혈액 산소 센서 등 소형, 고정밀도, 고신뢰성이 요구되는 애플리케이션에 특히 적합합니다.

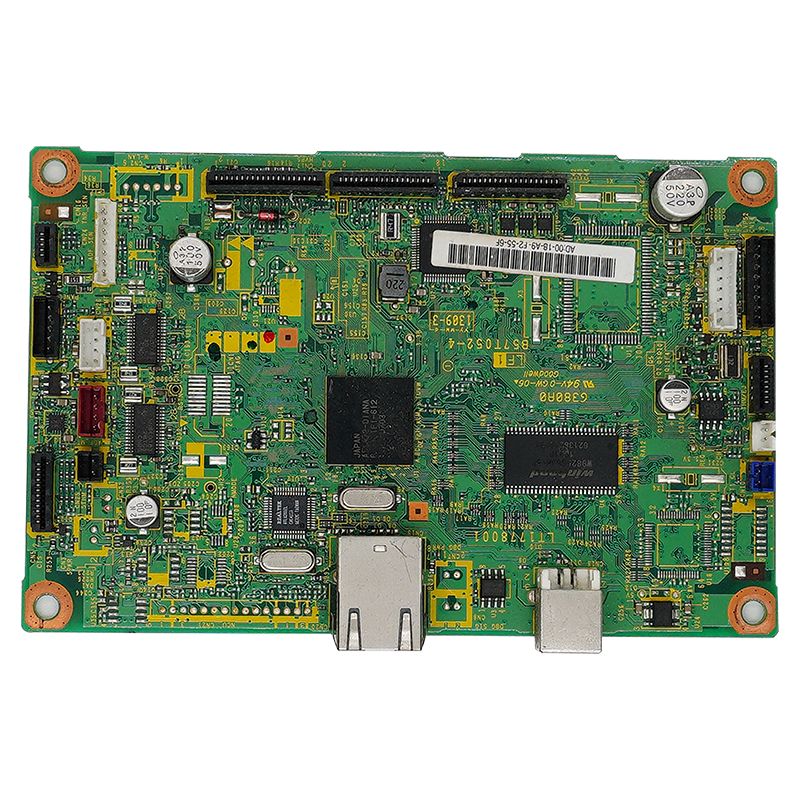

Sensor PCBA

핵심 기술:

센서 PCBA의 성능과 신뢰성을 보장하기 위해 우리는 HDI 기술 설계 사양을 엄격하게 준수합니다. 솔루션 계획부터 제조까지 모든 단계는 "센서 요구 사항에 적응하고 신호 품질을 최적화"하는 데 중점을 둡니다. 핵심 프로세스 하이라이트는 다음과 같습니다.

1. 맞춤형 요구사항 분석: 센서 매개변수의 정확한 일치

초기 설계 단계에서 당사 엔지니어링 팀은 센서의 기능 요구 사항, 크기 제한, 작동 환경, 신호 주파수 및 기타 핵심 매개변수를 명확히 하기 위해 고객과 광범위하게 소통합니다. 이는 센서 PCBA의 레이어 수, 재료 및 프로세스 경로를 결정하는 기초를 형성하여 과도한 설계 또는 성능 부족을 방지합니다.

2. 다층 기판 적층 설계: 소형화 및 고집적화 달성

4~12 레이어 HDI 다층 보드 적층 구조를 사용하여 블라인드 및 매립 비아가 기존 스루홀을 대체하여 회로 보드가 차지하는 공간을 줄이고 회로 레이아웃을 최적화하여 고밀도 부품의 배선 문제를 해결합니다. 이 설계를 통해 PCBA 부피를 30%-50%까지 줄일 수 있어 소형화된 센서 제품에 완벽하게 적응할 수 있습니다.

3. Fine Line Width and Spacing + Via-in-Pad 기술: 공간 활용도 향상

선 폭과 간격은 3mil/3mil에 달할 수 있어 고밀도 부품의 용접 및 배선 요구 사항을 충족합니다.

Via-in-Pad 기술은 부품 패드 바로 아래에 비아를 설계하는 데 사용되어 회로 기판 공간을 크게 절약하고 신호 전송 경로를 줄여 신호 무결성을 향상시킵니다.

4. 고품질 기판 재료 선택: 신호와 열 성능의 균형

애플리케이션 시나리오를 기반으로센서 PCBAFR-4(기존 응용 분야용), Rogers 고주파 라미네이트(고주파 센서용), 알루미늄 기판(높은 방열 요구 사항용)과 같은 고품질 기판 재료는 회로 기판의 신호 무결성, 내열성 및 기계적 강도가 우수하고 -40℃ ~ 125℃의 넓은 온도 범위에서 작동할 수 있도록 선택되었습니다.

5. 전력 및 접지 최적화: 전자기 간섭 감소

완전한 전원 및 접지 레이어는 다층 보드 스택업에 설계되어 차폐 레이어를 형성하여 전력 노이즈 및 전자기 간섭(EMC)을 효과적으로 줄이고 센서에서 수집된 신호가 간섭되지 않도록 보장하며 센서 PCBA의 측정 정확도를 향상시킵니다.

6. 열 관리 설계: 열 방출 문제 해결

고전력 센서 부품의 경우 PCBA에 열 비아와 구리 접지판을 설계하여 부품에서 발생하는 열을 빠르게 방출함으로써 고온으로 인한 성능 저하나 수명 단축을 방지합니다.

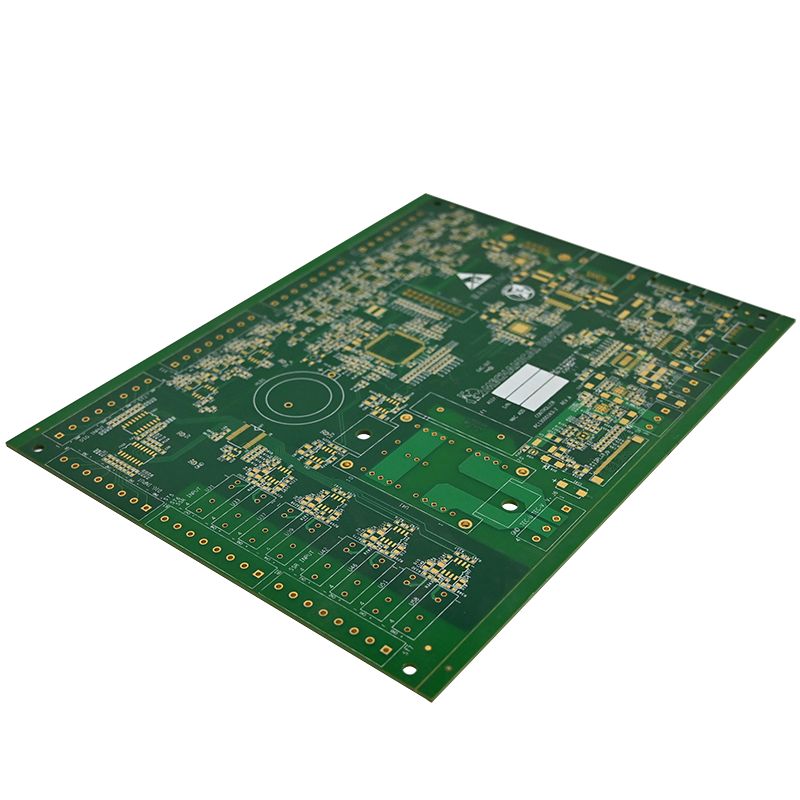

Sensor PCBA


매개변수 표준사양 맞춤화 범위
상표 UNIXPLORE OEM 브랜드 로고 지원
제품명 센서 PCBA -
PCB 기술 HDI(고밀도 상호 연결) 1-2 HDI 레이어, 마이크로비아
PCB 레이어 4단(표준) 2-12개의 층
기판 재료 FR-4(TG135/TG170) 로저스, 알루미늄 베이스, PI
선 너비 및 공간 300만 / 300만 2백만 / 2백만 ~ 8백만 / 8백만
유형을 통해 블라인드/매장 비아, 비아인패드 스루홀 비아(옵션)
솔더 마스크 녹색(표준) 검정, 흰색, 파란색, 빨간색
표면 마감 ENIG(표준) HASL, OSP, 침수 주석/은
작동 온도 -40°C ~ 85°C -40°C ~ 125°C (넓은 온도)
인증 ISO9001:2015, IPC-610E, RoHS, REACH UL(옵션)
조립과정 SMT + DIP(표준) SMT 전용/DIP 전용
MOQ 1개(MOQ 없음) -

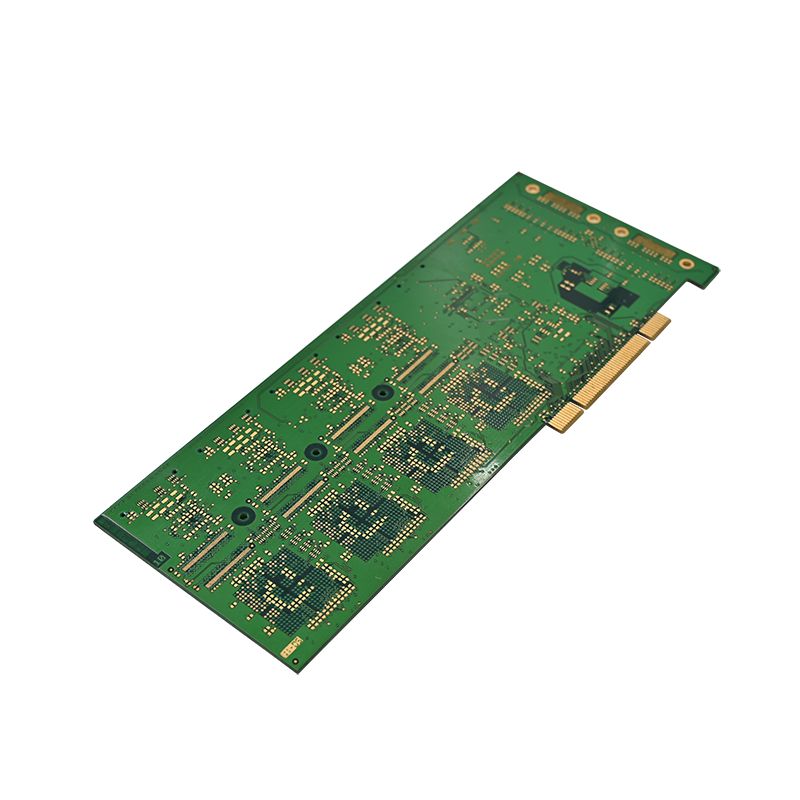

Sensor PCBA


생산 및 품질 관리: UNIXPLORE의 엔드 투 엔드 품질 보증

센서 PCBA는 센서의 핵심 부품으로 제품의 안정성을 직접적으로 결정합니다. UNIXPLORE는 "원자재 조달부터 완제품 배송까지" 종합적인 품질 검사 시스템을 구축하여 모든 센서가PCBA고객 요구 사항을 충족합니다.

1. 원자재 조달: 정품 보장, 추적 가능

우리는 세계적으로 유명한 부품 공급업체(TI, ST, Infineon 등)와 장기적인 파트너십을 구축했습니다. 모든 구성 요소는 합법적인 경로를 통해 구매되며, 원본 공장 보증 인증서와 재료 추적 코드를 제공하여 위조 및 표준 이하 제품을 제거합니다.

2. 생산설비 : 고정밀 자동화 생산라인

Yamaha 고속 SMT 배치 기계, 10존 리플로우 솔더링 오븐, 전자동 AOI 검사 장비 등의 첨단 장비를 갖추고 부품 배치, 납땜 및 테스트를 자동화합니다. 배치 정확도는 ±0.02mm에 도달할 수 있어 용접 품질을 보장합니다.

3. 3중 테스트: 안정적인 성능 보장

모든 PCBA는 공장을 떠나기 전에 다음 테스트를 거칩니다.

전기 테스트: 개방 회로 및 단락과 같은 전기적 결함을 감지하기 위한 플라잉 프로브 테스트/못바닥 테스트;

기능 테스트: 센서의 신호 획득 및 전송 성능을 테스트하기 위해 실제 작업 환경을 시뮬레이션합니다.

신뢰성 테스트: 열악한 환경에 대한 제품의 적응성을 보장하기 위한 고온 및 저온 노화 테스트, 진동 테스트, 염수 분무 테스트.

4. 생산 능력: 다양한 주문 요구 충족

현재 당사의 연간 생산 능력은 150만 개의 PCBA와 150,000개의 완제품에 이릅니다. 소량 샘플 주문이든 대량 대량 생산 주문이든 제 시간에 맞춰 배송할 수 있습니다.
