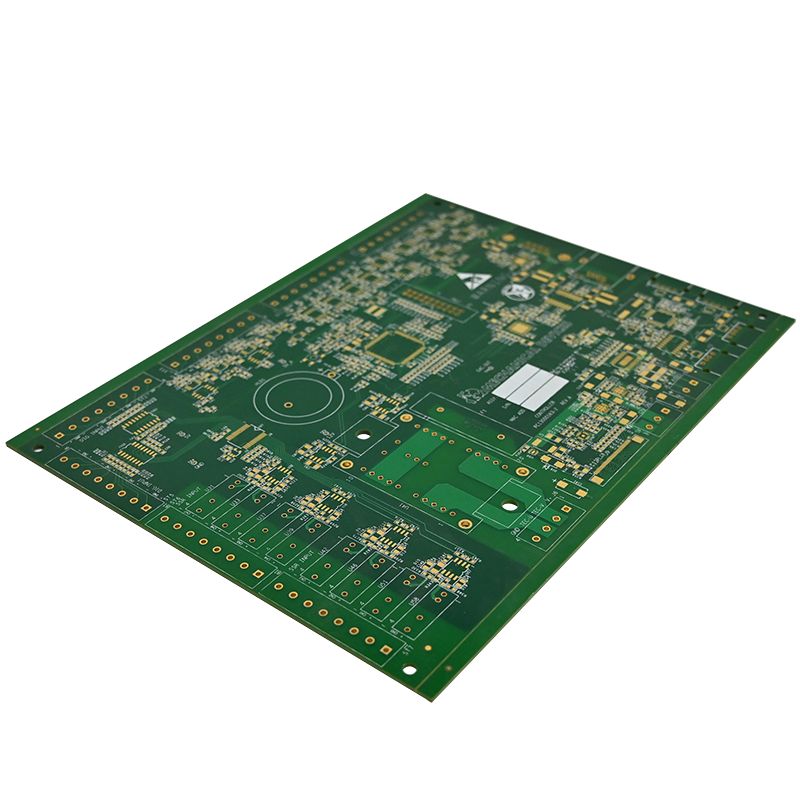

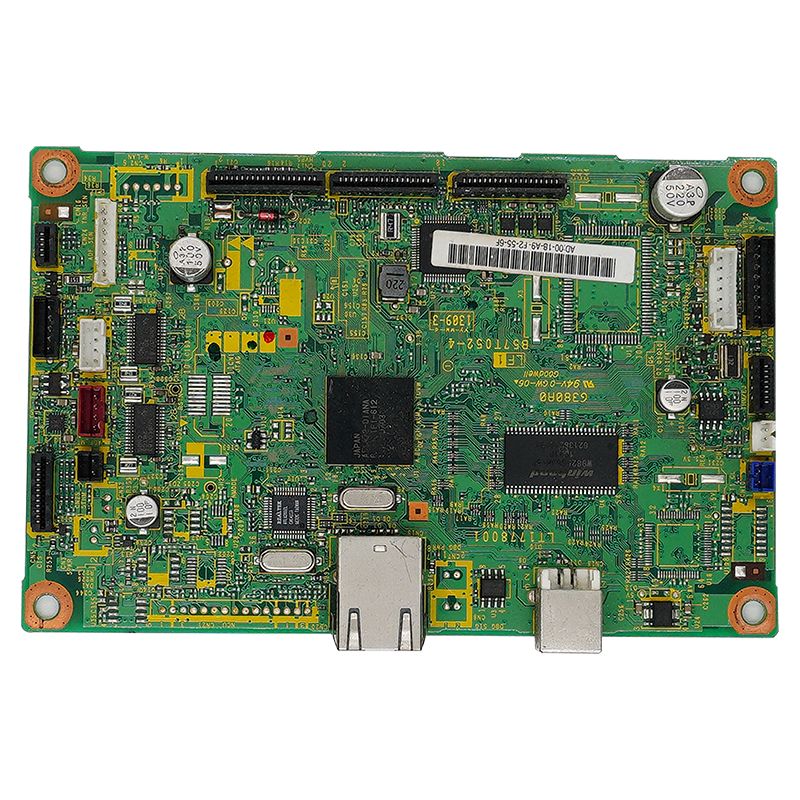

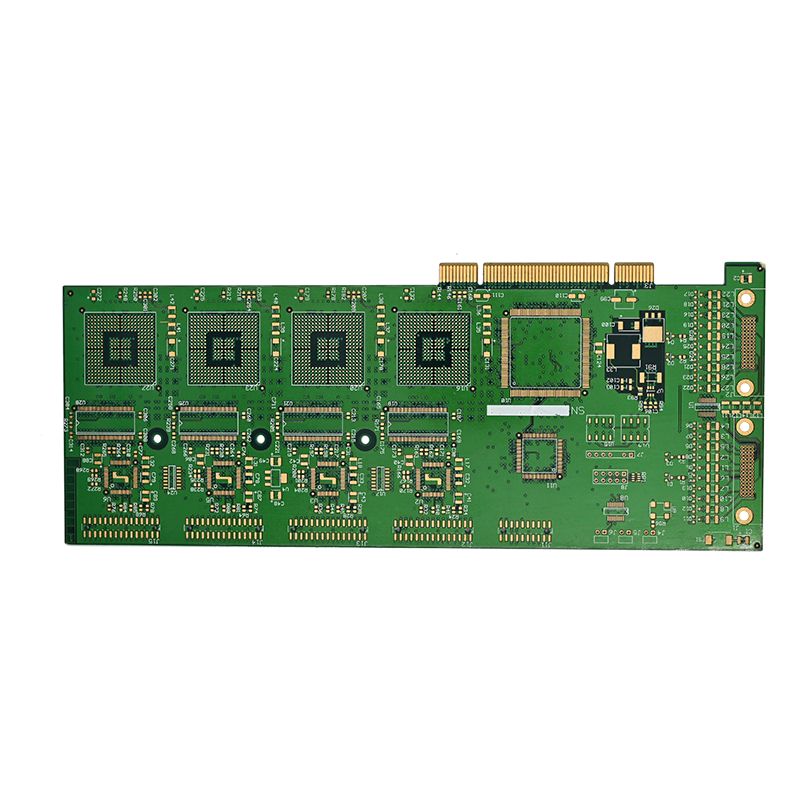

납땜 로봇 PCBA

핵심 기술 기능

1. 고급 모션 제어

역운동학 통합: 관절 변수와 엔드 이펙터 포즈 간의 원활한 매핑을 위해 D-H 매개변수 방법을 활용합니다.

부드러운 궤적 계획: 고급 보간 알고리즘은 속도 곡선을 최적화하여 특이점을 방지하면서 골판지 또는 분할 용접에서 부드러운 전환을 보장합니다.

다축 협업: ±0.05mm 이내의 제어 정확도 오류로 복잡한 용접 경로에 대한 여러 조인트의 동기화 제어를 지원합니다.

2. 용접 공정 적응

실시간 매개변수 조정: 아크 피드백 신호를 기반으로 와이어 공급 속도, 전류 및 전압을 동적으로 조정합니다.

분할 경로 최적화: 비드 일관성과 조인트 무결성을 보장하기 위해 골판지 용접의 전환 섹션을 특별하게 처리합니다.

3. 산업 등급 신뢰성

간섭 방지 아키텍처: 민감한 논리 회로에서 고전력 용접 소음을 분리하기 위한 특수 레이아웃입니다.

통신 프로토콜: EtherCAT, Profinet 및 PLC 통합을 위해 즉시 사용 가능한 인터페이스입니다.

제조 우수성

납땜 로봇 PCBA를 설계하는 방법

고성능 납땜 로봇 PCBA를 설계하려면 시스템 아키텍처 계획부터 하드웨어 제조, 소프트웨어 제어 및 최종 검증에 이르기까지 다양한 차원을 종합적으로 고려해야 합니다. 다음은 제품이 산업용 용접 시나리오의 가혹한 요구 사항을 충족하는지 확인하기 위한 주요 설계 포인트를 자세히 설명합니다.

1. 시스템 아키텍처 및 기능 계획

납땜 로봇 PCBA는 안정적이고 효율적인 제어 시스템을 형성하기 위해 동작 제어, 용접 전력 관리, 센서 인터페이스 및 통신 모듈을 포함하는 여러 기능 모듈의 원활한 통합을 달성해야 합니다.

모션 제어 섹션: 다축 공동 궤적 계획(예: 직교 좌표계의 4-DOF 제어)을 지원하고 역기구학 알고리즘을 통해 용접 토치 엔드 이펙터의 경로를 관절 각도 명령으로 변환하여 용접 궤적의 정밀도를 보장합니다.

용접 공정 섹션: 다양한 용접 재료 및 접합 유형에 따라 용접 매개변수를 실시간으로 조정할 수 있습니다. 예를 들어, 골판지 용접에서는 용접 결함을 방지하고 용접 안정성을 보장하기 위해 분할 제어(예: 직선 섹션을 연결하는 천이 섹션)가 채택됩니다.

통신 인터페이스: 상위 컴퓨터 또는 PLC와의 효율적인 데이터 상호 작용을 실현하여 전체 생산 라인의 통합 제어를 촉진할 수 있는 EtherCAT 또는 Profinet과 같은 산업용 등급 통신 인터페이스를 보유합니다.

2. 하드웨어 설계 및 PCBA 제조

PCBA를 핵심으로 하는 하드웨어 설계는 높은 신뢰성, 강력한 간섭 방지 및 높은 정밀도의 원칙을 준수하고 제조 공정의 각 링크를 엄격하게 제어하여 제품 품질을 보장합니다.

PCB 설계 단계: 신호 간섭을 피하기 위해 회로 정확도(±0.05mm 이내 오류) 및 층간 연결 신뢰성 제어에 중점을 두고 시뮬레이션 기술을 통해 회로 레이아웃 합리성 검증을 수행합니다.

구성요소 선택: 주요 구성요소(예: 마이크로컨트롤러, 전원 드라이버 칩)는 모두 산업용 등급 제품을 채택하고 엄격한 공급업체 심사 및 입고 자재 검사를 거쳐 열악한 산업 환경에서 안정적인 작동을 보장합니다.

제조 공정: 전체 공정에는 회로 무결성과 환경 적응성을 보장하기 위해 재료 준비(치수 오차 ±0.1mm 이내), 레이저 드릴링(0.2mm 미만의 미세 구멍 정확도), 구리 도금, 광화학 에칭, 솔더 마스크 인쇄 등이 포함됩니다.

납땜 프로세스: SMT 배치(예: 고정밀 0402/0201 패키지 구성 요소)와 DIP 삽입(고전력 장치용)을 결합하고 리플로우 납땜 및 웨이브 납땜 기술을 사용하여 구성 요소 연결의 신뢰성을 보장합니다. 마지막으로 세정공정을 통해 잔류 Flux를 제거하여 제품의 안정성을 향상시킵니다.

3. 소프트웨어 제어 및 알고리즘 구현

납땜 로봇 PCBA의 소프트웨어 시스템은 모션 제어와 용접 프로세스의 긴밀한 통합을 실현하고 고성능 알고리즘을 사용하여 용접 정밀도와 효율성을 보장합니다.

역운동학 솔루션: D-H 매개변수 방법을 사용하여 관절 변수와 엔드 이펙터 포즈 사이의 매핑 관계를 설정하고 세그먼트(예: 전환 세그먼트 및 주름 용접의 직선 세그먼트)에서 용접 경로를 처리하여 모션의 연속성과 부드러움을 보장합니다.

궤적 계획 알고리즘: 부드러운 관절 동작 경로를 생성하고 동작 과정에서 특이점을 방지하며 보간 알고리즘을 통해 속도 곡선을 최적화하여 동작 돌연변이로 인한 용접 오류를 줄입니다.

실시간 매개변수 조정: 피드백 신호(예: 아크 전압, 전류 파형)를 기반으로 와이어 공급 속도와 용접 전류를 동적으로 조정하여 용접 조건 변화에 적응하고 일관된 용접 품질을 보장합니다.

UNIXPLORE 소개: 신뢰할 수 있는 PCBA 파트너

우리의 역사

2011년에 설립된 Unixplore Electronics Co.,Ltd는 PCB 및 PCBA 설계 및 제작, 부품 조달, SMT 및 DIP 조립, 프로그래밍, 기능 테스트, 컨포멀 코팅, 박스 빌딩, 와이어 하니스 및 케이블 조립, 완제품 조립, 포장 등을 포괄하는 원스톱 턴키 계약 전자 제조 서비스 제공에 주력해 왔습니다. 당사의 제품은 가전제품, 자동차, 보안 시스템, 가전제품, 산업 제어, 의료 장비, 의료, 스마트 홈, 군사, 항공 및 기타 분야에서 널리 사용됩니다.

응용 분야

가전·산업제어·자동차·가전·의료기기·보안시스템·헬스케어·LED조명

우리 공장의 강점

생산 능력: 연간 1,500,000개 이상의 PCBA 및 150,000세트 이상의 완제품 조립 생산 능력을 갖추고 있어 대량 배치 및 소규모 배치 주문의 요구 사항을 모두 충족할 수 있습니다.

협력 개념: 품질 개선 및 비용 최적화에 중점을 두고 "최고의 품질, 더 빠른 납품, 더 낮은 비용, 위험 없음"이라는 신조를 고수하면서 글로벌 고객과 장기적으로 건설적인 협력 관계를 구축하기 위해 최선을 다하고 있습니다.

주문 유연성: 소량 주문을 수용하고 MOQ 제한이 없으며 고객의 맞춤형 요구 사항을 완벽하게 지원합니다.

우리의 인증서

당사의 운영은 ISO 9001:2015 및 IPC-610E 표준에 의해 인증되었으며, 각 제품이 고품질 표준을 충족하도록 국제 품질 관리 시스템을 엄격하게 구현하고 있습니다.

생산설비

우리는 제품 품질에 대한 강력한 지원을 제공하기 위해 전문 생산 및 테스트 장비를 갖춘 3,000 평방 미터 이상의 자체 소유 공장을 보유하고 있습니다.

R&D 팀: 20명의 전문 R&D 엔지니어로 맞춤형 설계 및 제품 최적화를 위한 기술 지원을 제공합니다.

생산 라인: SMT 생산 라인 6개, DIP 조립 라인 4개, 완제품 조립 라인 2개로 효율적이고 자동화된 생산을 실현합니다.

시험 장비: 2개의 시효 시험실, 2개의 고온 및 저온 시험실, PCBA에 대한 다양한 안정성, 신뢰성 및 기능 시험을 수행할 수 있는 다양한 고급 시험 장비.

주요 장비: 고속 Yamaha SMT 기계, 10개 온도 영역 리플로우 납땜 기계, 9개 온도 영역 리플로우 납땜 기계 등을 사용하여 생산의 정밀도와 효율성을 보장합니다.

협력 초대

우리는 귀하의 ODM/OEM PCBA 및 완제품 전자 제품 주문을 따뜻하게 환영합니다. 전자 조립 프로젝트를 맞춤화했거나 전문적인 PCBA 제조 서비스가 필요한 경우 지금 바로 저희에게 연락해 주시면 고품질의 효율적이고 비용 효과적인 솔루션을 제공해 드리겠습니다.
