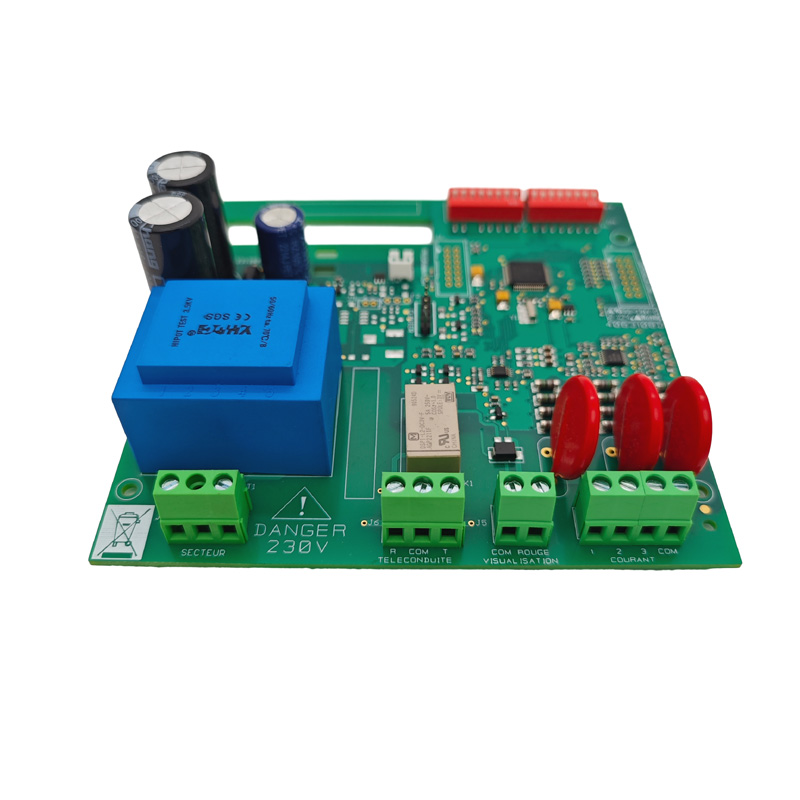

어군탐지장치(fish finder)는 해양탐지장비의 핵심 전자부품으로 레저낚시, 상업낚시, 수중탐사 등에 널리 사용된다. 전문 PCBA 제조 서비스 제공업체로서 당사는 설계부터 완제품 조립까지 원스톱 솔루션을 제공하여 염수 분무, 높은 습도 및 극심한 온도 변화로 특징지어지는 가혹한 해양 환경에서 안정적인 작동을 보장합니다.

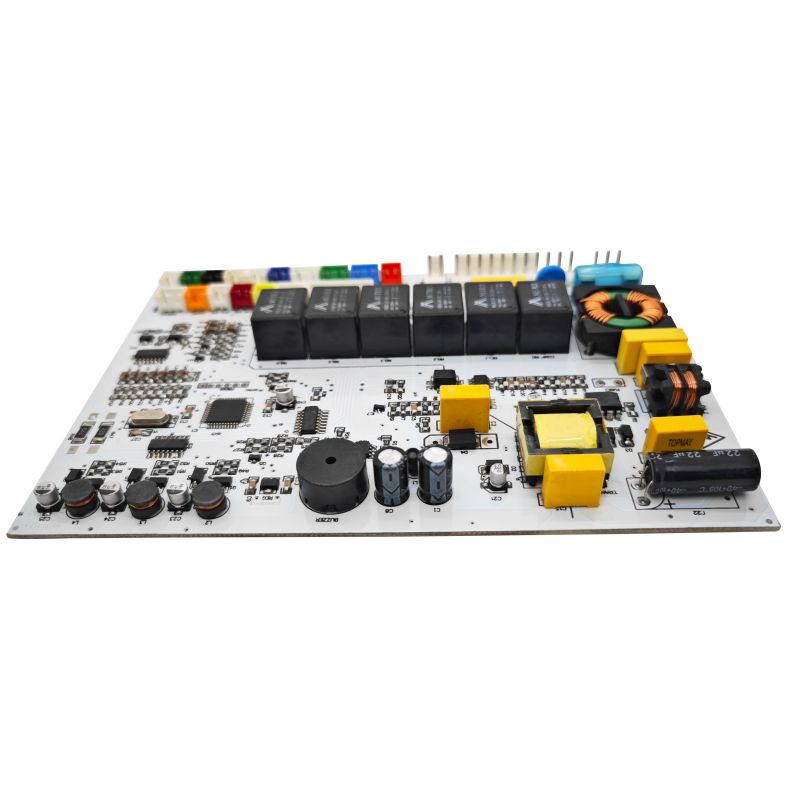

소나 시스템은 두 개의 전자 어셈블리로 구성되며 각각은 서로 다른 PCBA 요구 사항을 갖습니다.
소나 신호 처리 – 반사 에코를 디지털 이미지로 변환
GPS 내비게이션 통합 – 위치 데이터와 소나 판독값 결합
디스플레이 구동 - LCD 또는 터치스크린 출력 제어
사용자 인터페이스 상호 작용 – 읽기 버튼 또는 터치 입력
에코 수신 – 약한 반사 신호 증폭 및 조절(마이크로볼트 범위)
전송/수신 전환 - 전송 및 수신 모드 간 신속한 전환
임피던스 매칭 - 케이블 및 변환기 특성 매칭

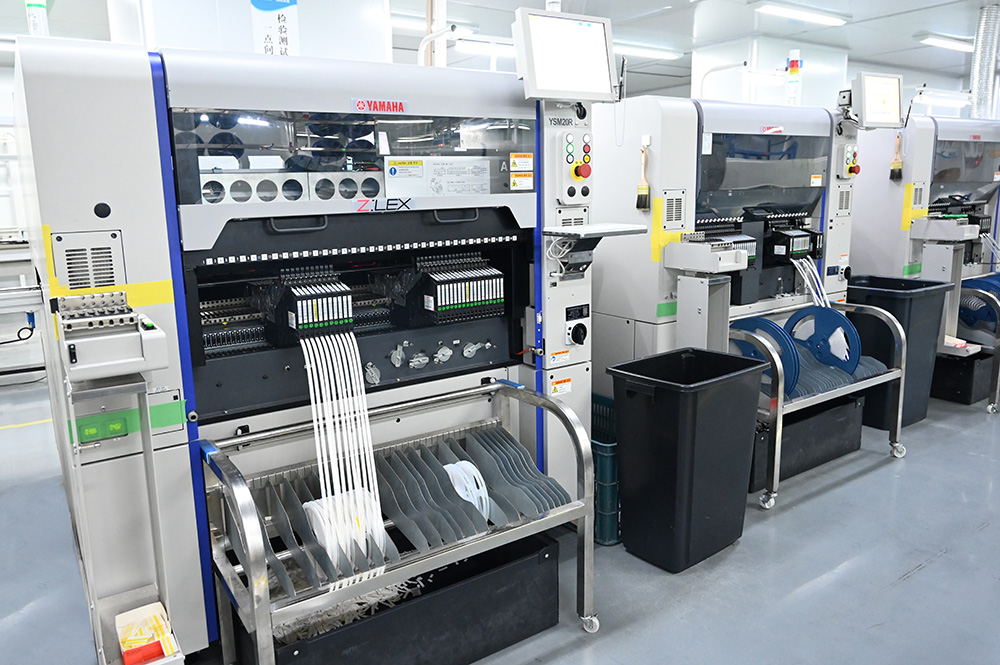

현대 제조 동향: 고급 낚시 변환기는 이제 압전 요소를 PCBA에 직접 장착하는 픽 앤 플레이스 기계와 함께 SMT 기술을 사용하여 세라믹 결정의 수동 위치 지정을 대체하여 정확도를 높이고 비용을 절감합니다.
| 매개변수 | 얕은 물(0-200피트) | 심해(200-1000ft+) |
|---|---|---|
| 일반적인 주파수 | 200kHz | 50kHz 또는 38kHz |
| 파장/해상도 | 짧음 = 더 자세한 내용 | 더 길다 = 더 깊은 침투력 |
| 송신 전력 | 1kW | 4kW(상업용 등급) |
| 송신 전압 | ±40V ~ ±60V | ±80V ~ ±100V |
단일 주파수, 단일 빔: 38kHz, 50kHz, 200kHz @ 1kW
이중 주파수, 단일 빔: 38/200kHz 또는 50/200kHz(낚시에 공통)
고출력: 4kW 심해 상용 구성

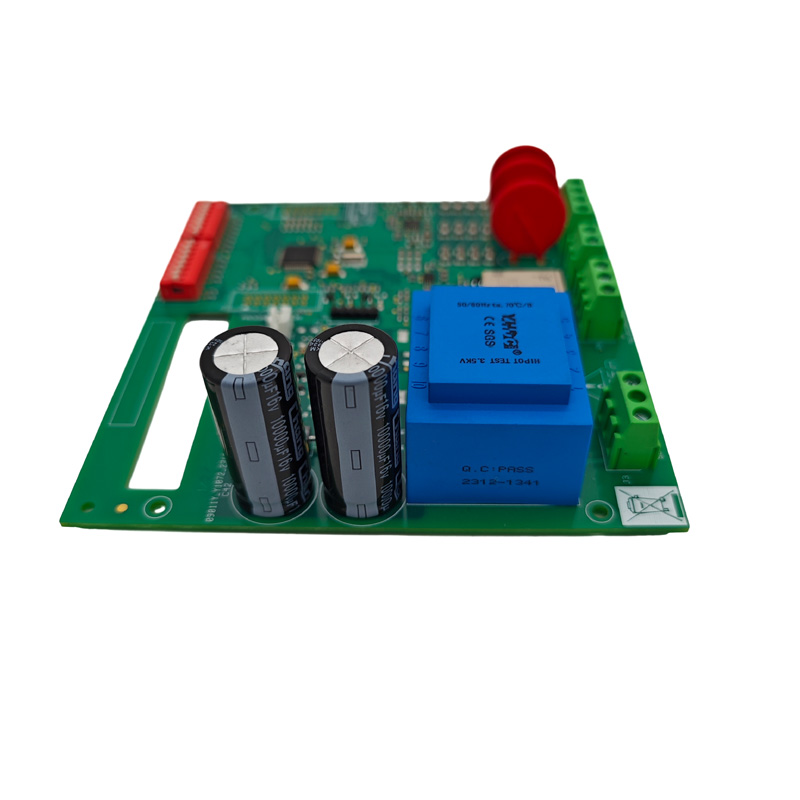

| 매개변수 | 디스플레이/프로세서 | 변환기 조립 |
|---|---|---|
| 보드 재료 | FR4(표준) | High-Tg FR4 또는 유연한 PCB |
| 레이어 수 | 4-8개의 층 | 2-4개의 층 |
| 구리 무게 | 1-2oz(신호), 2oz(전력) | 최소 2oz(고전류 펄스) |
| 표면 마감 | ENIG 또는 OSP | ENIG(내식성) |
| 작동 온도 | -20°C ~ +70°C | -40°C ~ +85°C |
| 컨포멀 코팅 | 추천 | 필수(해양 환경) |
소나 주파수 범위는 50kHz에서 900kHz 이상입니다. PCBA 레이아웃은 감지 범위와 정확도에 직접적인 영향을 미칩니다.
임피던스 제어 트레이스: 변환기 케이블의 경우 일반적으로 50Ω 또는 75Ω
일치하는 트레이스 길이: 위상 배열 변환기의 경우 모든 요소 트레이스는 동일한 전기 길이를 가져야 합니다.
가드 링: 노이즈를 거부하기 위해 접지된 트레이스로 민감한 아날로그 입력을 둘러쌉니다.
별도의 아날로그/디지털 접지: 전원 입력 근처의 단일 별 지점에 연결
해양 환경에서는 PCBA가 염수 분무, 응축 및 직접 침수에 노출됩니다. 컨포멀 코팅은 협상 불가능합니다.
| 코팅 유형 | 최고의 대상 | 장점 | 단점 |
|---|---|---|---|
| 아크릴(AR) | 일반 해양용 | 적용하기 쉽고 재작업 가능 | 보통의 내화학성 |
| 실리콘(SR) | 극심한 온도 변화 | 유연하고 넓은 온도 범위(-55°C ~ +200°C) | 제거가 어렵다 |
| 우레탄(UR) | 장기간 바닷물에 담그는 것 | 우수한 내화학성/염분 저항성 | 재작업이 어렵다 |
IP 등급 목표:
디스플레이 장치: IP65 최소(방진, 물 분사 방지)
변환기 조립: IP68 최소(1m 이상 침수 방지)
소나 변환기는 동시에 전송하고 수신할 수 없습니다. PCBA에는 고전압 송신 펄스로부터 민감한 저잡음 증폭기(LNA)를 보호하는 T/R 스위치가 포함되어야 합니다.
3중 보호: 초퍼 회로 + 전압 클램핑 + 직렬 저항
응답 시간: <10μs(얕은 물의 깊이 1피트 = 왕복 2μs)
수신기 보호 등급: ±5V 입력에서 ±100V 피크 생존
MCU의 로직 레벨 신호(5V)를 변환기를 구동하는 데 필요한 전압으로 증폭합니다.
| 단계 | 입력 | 산출 | 얻다 |
|---|---|---|---|
| 발진기 | MCU 트리거 펄스 | 5V에서 200kHz, 500μs 버스트 | 해당 없음 |
| MOSFET 드라이버 | 5V 로직 | 12V 게이트 드라이브 | ~2배 |
| 전력 MOSFET | 12V 스위칭 | ±40V~±60V 사인파(H 브리지) | ~8배 |
반사 반향은 매우 약합니다(밀리볼트 또는 마이크로볼트). 수신기 체인에는 낮은 잡음과 함께 높은 이득이 필요합니다.
| 단계 | 기능 | 일반적인 이득 |
|---|---|---|
| 쵸퍼(T/R 보호) | 전송 중 연결 끊김 | 해당 없음(통과) |
| 저잡음 증폭기(LNA) | 1단계 증폭(최저 노이즈 플로어) | 20-40dB |
| 대역통과 필터 | 대역 외 잡음 제거(200kHz ±10kHz) | 컷오프 시 -3dB |
| 보조 증폭기 | 신호를 ADC 범위로 가져옵니다. | 20-40dB |
| 피크 검출기 | 범위 지정을 위해 RF 봉투를 DC로 변환합니다. | 해당 없음 |
단일 12V 해양 배터리 입력에서 여러 개의 깨끗한 전압 레일을 생성합니다.
| 레일 | 현재의 | 리플 허용 오차 | 사용 대상 |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, 로직, 디스플레이 |
| 3.3V | 100mA-500mA | <30mV | DSP, ADC, 정밀 아날로그 |
| ±12V~±15V | 100mA-500mA | <100mV | 연산 증폭기, LNA |
| ±40V ~ ±100V | 1A-5A(펄스) | 해당 없음 | 전력 증폭기(전송 전용) |
권장 사항: 디지털 레일과 아날로그 레일에 별도의 스위칭 조정기를 사용하십시오. 수신기 체인에 가장 깨끗한 전력을 공급하려면 컨버터를 전환한 후 LDO를 사용하세요.
| 규칙 | 핵심 포인트 |
|---|---|
| 별도의 HV 및 LV 섹션 | 한쪽 가장자리에 전력 증폭기를 배치하고 반대쪽 가장자리에 회로를 수신합니다. ±100V와 5V 트레이스 사이의 최소 연면 거리 3mm |
| 가드 민감한 아날로그 입력 | 접지된 구리 주입을 통한 서라운드 LNA 입력 트레이스, 5mm마다 접지된 비아를 추가합니다. 입력 추적을 가능한 한 짧게 유지하십시오. |
| 비아를 사용하여 접지면 연결 | 상단 및 하단 접지면을 연결하는 5mm 간격의 0.3mm 비아; 접지 임피던스를 줄이고 접지 바운스를 방지합니다. |
| 파워 앰프 근처의 벌크 커패시턴스 | 전력 증폭기 공급 입력에 1000~4700μF 저ESR 커패시터를 배치합니다. 전송 중 전압 붕괴를 방지합니다. |
| 전력단의 열 관리 | 전력 트레이스에는 2~3온스의 구리를 사용하십시오. MOSFET 패드당 최소 9개의 열 비아 추가 |
| 구성 요소 유형 | 추천 | 피하다 | 이유 |
|---|---|---|---|
| PCB 베이스 | 높은 Tg FR4(Tg≥170°C) 또는 PTFE | 표준 FR4(Tg 130°C) | 높은 전력 및 해양 온도 변화 |
| 표면 마감 | ENIG(골드) | HASL | 내식성 |
| 솔더 마스크 | UV 형광 추적기가 포함된 LPI | 표준 매트 | 코팅 범위 검사 |
| 컨포멀 코팅 | 아크릴 또는 실리콘 | 없음 | 바닷물 보호 |
| 커넥터 | 밀봉형(IP67+) | 봉인되지 않은 헤더 | 수분 침투 |
| 테스트 항목 | 방법 | 합격/불합격 기준 |
|---|---|---|
| 회로 내 테스트(ICT) | 자동화된 프로브 고정 장치 | 모든 구성 요소가 있음, 올바른 값 |
| T/R 스위칭 테스트 | 송신 펄스 적용, LNA 출력 측정 | 전송 중 LNA 출력 <100mV |
| 수신기 잡음 플로어 | 50Ω으로 입력을 종료하고 ADC 판독값을 측정합니다. | 잡음 <3 LSB(일반적으로 10비트) |
| 범위 정확도 | 10피트에 알려진 목표가 있는 테스트 탱크 | 범위 오류 <3% |
| 내습성 | 48시간 동안 85% RH, 전원 공급 | 부식 없음, 신호 저하 없음 |
| 시험 | 기준 | 기간/주기 |
|---|---|---|
| 열 순환 | -20°C ~ +60°C | 50사이클 |
| 진동 | 선박용 엔진 진동 프로파일 | 축당 2시간 |
| 소금 분무기 | 5% NaCl, 35°C | 48시간 |
| 습기 | 95% 상대습도, 40°C | 48시간 |
Q1: 변환기 조립을 위한 견고한 FR4 또는 유연한 PCB?
둘 다 실행 가능합니다. 선택은 성능과 안정성에 영향을 미칩니다.
견고한 FR4: 간단한 단일 요소 변환기, 저주파(50~83kHz) 설계에 가장 적합합니다. 비용이 저렴하고 제조가 용이하지만 곡선 선체 모양에 맞출 수 없습니다.
유연한 PCB: 위상 배열, 고주파수(200kHz+), 곡선형 하우징 설계에 가장 적합합니다. 복잡한 모양을 준수하고 하우징 크기를 줄이지만 비용은 더 높습니다.
업계 동향: 이제 프리미엄 어군 탐지기는 SMT 압전 요소가 포함된 유연한 PCBA를 사용하여 곡선 또는 선형 배열로 수십 개의 작은 변환기 요소를 정밀하게 배치하여 소나 빔을 형성할 수 있습니다.
Q2: 고전압 송신 펄스로부터 수신기 프리앰프를 어떻게 보호합니까?
3계층 보호 체계를 사용합니다.
초퍼 회로: 수신기 입력과 직렬로 연결된 백투백 MOSFET 또는 PIN 다이오드 - 전송 중에 꺼짐
전압 클램핑: 백투백 쇼트키 또는 제너 다이오드는 ±5V 또는 ±10V로 클램핑됩니다.
직렬 저항: T/R 스위치와 LNA 입력 사이의 100Ω~1kΩ 저항은 오류 조건 동안 전류를 제한합니다.
Q3: 간헐적인 소나 신호 또는 고스트 에코의 원인은 무엇입니까?
종종 PCBA 설계 또는 조립 결함으로 추적 가능:
SMT 요소의 솔더 조인트 균열 → 유연한 PCB 사용, 에폭시 언더필 추가
파워 레일의 디커플링 부족 → 1000μF 벌크 커패시터 추가, LNA 레일용 100μF+100nF 디커플링 별도
불량한 대역 통과 필터 튜닝 → 1% 허용 오차 구성 요소 사용, 네트워크 분석기로 확인
우리는 해양 전자 제품 제조의 고유한 과제를 해결하기 위해 특별히 역량을 구축했습니다.
염수 분무 부식과 습기 침투는 해양 환경에서 가장 큰 문제입니다. 당사는 선택적 스프레이(커넥터 영역의 정밀 회피)와 손쉬운 검사를 위한 UV 형광 추적기를 갖춘 아크릴, 실리콘 및 우레탄 보호 코팅 옵션을 제공하여 트랜스듀서 어셈블리에 대한 IP68 보호 요구 사항을 충족합니다.
고급 낚시 변환기에서는 유연한 PCB + SMT 압전 요소 솔루션을 점점 더 많이 사용하고 있습니다. 우리는 유연한 PCB(폴리이미드/PET) 및 리지드 플렉스 보드 제조를 지원하여 정확한 어레이 위치 지정, 곡선형 하우징 호환성 및 전체 크기 감소를 가능하게 합니다.
PCB 제조 → 부품 소싱 → SMT/DIP 조립 → 프로그래밍 → 기능 테스트 → 컨포멀 코팅 → 와이어 하니스 조립 → 완제품 조립까지 모든 프로세스가 사내에서 완료되어 다중 공급업체 조정 비용과 품질 위험이 최소화됩니다.
2개의 노화 테스트실, 2개의 고온/저온 테스트 챔버, 다양한 전문 테스트 장비를 갖추고 다음을 수행할 수 있습니다.
회로 내 테스트(ICT)
열 순환 테스트(-40°C ~ +85°C)
염수 분무 시험
온도 충격 테스트
기능 테스트(T/R 스위칭 검증, 노이즈 플로어 테스트 포함)
연간 PCBA 생산 능력은 150만 개를 초과하며 MOQ 없이 소량 파일럿 실행을 지원하여 프로토타입 검증에서 대량 생산으로 원활하게 전환됩니다.
설립연도: 2011
공장 면적: 3,000+ 평방미터
R&D 엔지니어: 20
SMT 생산 라인: 6
DIP 조립 라인: 4
완제품 조립 라인: 2
품질 시스템: ISO 9001:2015 인증, IPC-610E 준수
수출 시장: 북미, 남미, 유럽, 아시아, 오세아니아
