질소 리플로우 솔더링이란 무엇이며 왜 고려합니까?
질소 리플로우는 오븐의 표준 공기를 99.9% 순수 N2로 대체합니다. 산소가 없으면 솔더 페이스트와 부품 리드에 산화물이 형성되는 것을 방지합니다.
프로세스 비교
매개변수표준 공기 리플로우질소 리플로우(N2)차이산소 수준20.9%< 1000ppm(0.1%)200배 적음 O2습윤 각도25--35°10--15°2배 더 나은 습윤 열 패드의 보이드15--25% 면적5--10% 면적50--70% 감소헤드 인 필로우 결함0.5--2%< 0.05%10배 적음솔더 볼링표시없음클리너 보드

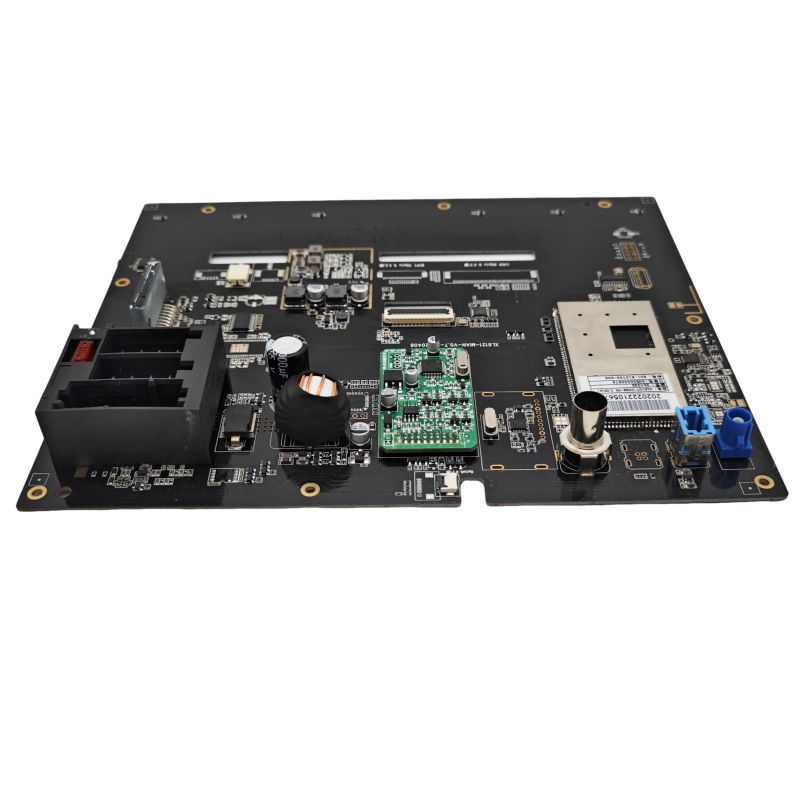

산업용 로봇 PCBA의 산화 문제
산업용 로봇 PCBA는 MOSFET, 게이트 드라이버 및 전원 관리 IC 아래에 대형 열 패드(노출된 구리)를 사용하는 경우가 많습니다. 이 패드는 공기 리플로우에서 빠르게 산화되어 솔더가 완전히 젖는 것을 방지합니다. 그 결과 열을 가두어 1000시간 이상의 작동 시간 후에 현장 고장을 일으키는 보이드가 생성됩니다.
질소 리플로우가 명확한 가치를 제공하는 곳
모든 산업용 로봇 PCBA가 동일한 혜택을 받는 것은 아닙니다. 질소는 특정 시나리오에서 의미가 있습니다.

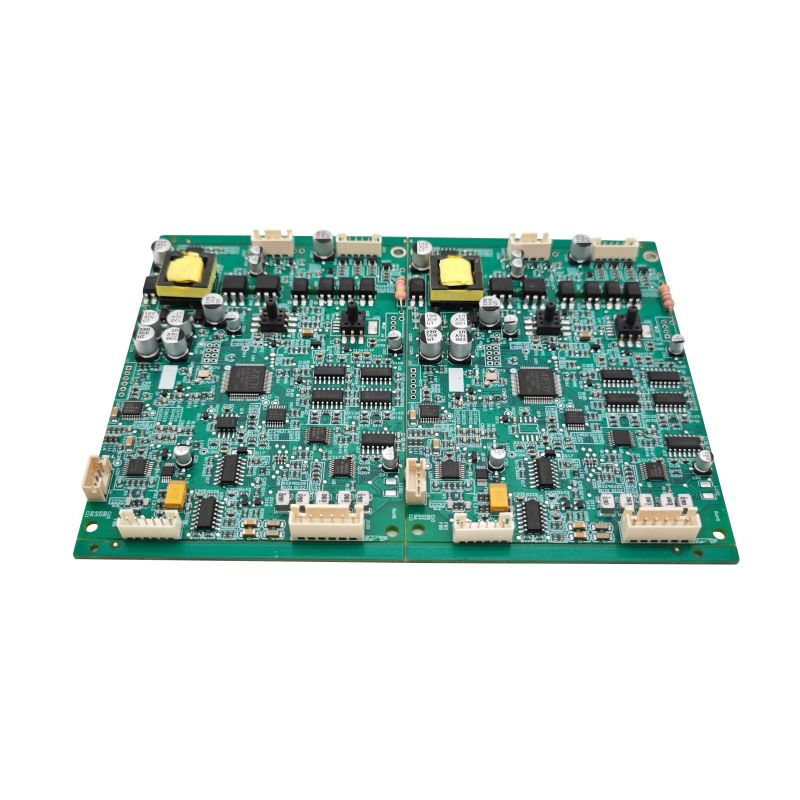

넓은 구리 영역 및 무거운 부품
보드 기능공기 환류 위험질소 이점10×10mm 열 패드> 30% 보이드, 핫스팟< 8% 보이드, 균일20+ 레이어 보드(두꺼움)층 전체에 걸쳐 고르지 않은 가열 습윤을 통한 더 나은 열 전달대형 커넥터(40+ 핀)헤드인필로우 결함100% 조인트 형성IGBT 모듈(로봇 모터 드라이브)장시간 담그는 동안 산화깨끗한 표면
실제 데이터: 단일 보드에 12개의 전력 MOSFET이 있는 6축 로봇 컨트롤러 PCBA에서 질소 리플로우는 24개월 동안 필드 리턴을 3.2%에서 0.4%로 줄였습니다. 주요 고장 모드인 열 패드 공극으로 인해 과열이 발생하는 경우가 87% 감소했습니다.
저전압, 고전류 트레이스
서보 드라이브용 산업용 로봇 PCBA는 내부 레이어에 30~80A를 전달합니다. 전류 감지 저항기(0.5mΩ, 2512 패키지) 아래의 보이드는 토크 판독값을 손상시키는 저항 변화를 생성합니다.
전류 감지 구성 요소공기 리플로우 변화질소 리플로우 변화4단자 분류기(2512)보이드 때문에 ±8%±1.5%감지 저항기 온도 상승15°C5°C500사이클 후 교정 드리프트12%2%
질소 리플로우가 불필요한 경우
질소는 비용을 추가합니다(오븐 개조 + 가스 소비 = PCBA당 $0.08--0.12). 이러한 경우에는 사용하지 마십시오.
열 질량이 낮은 소형 보드
시나리오질소 필요 없음단면, 부품 수 50개 미만공기 리플로우로 보이드 8% 미만 발생모든 소형 패키지(0402, QFN 3×3)대형 열 패드 없음민감한 부품이 없는 무연 SAC305표준 플럭스가 공기 리플로우 처리저용량 프로토타입 제작(보드 100개 미만)설치 비용이 정당화되지 않음
고활성 플럭스를 사용하는 보드
일부 무세척 플럭스(예: Senju M705-GRN360-K2-V)에는 최대 240°C의 공기에서 효과적으로 작동하는 활성화제가 포함되어 있습니다. 질소는 측정 가능한 이점을 추가하지 않습니다. 산소 민감도에 대해서는 플럭스 데이터시트를 확인하세요.
산업용 로봇 PCBA의 구현 매개변수
질소를 사용하기로 결정한 경우 이러한 특정 설정을 적용하십시오.
질소 하의 오븐 프로필
ZoneTemperatureTimeO2 목표예열150--180°C60--90초< 5000ppmSoak180--210°C60--90초< 2000ppm리플로우 피크(SAC305)240--250°C30--60초< 1000pp냉각-5°C/초 램프---요구 사항 없음
비판적인: Reflow Peak시 O2를 1000ppm 이하로 유지합니다. 1500ppm을 초과하면 이점이 사라지고 공극이 공기 리플로우 수준으로 돌아갑니다.
질소 유량 및 순도
매개변수권장순도99.9% 최소(3.0 등급)노점-40°C 이하유량15--25m³/시간(일반 6존 오븐)
비용 견적: 100×150mm 크기의 일반적인 산업용 로봇 PCBA의 경우 질소는 10,000개 볼륨에서 보드당 $0.10를 추가합니다. 100,000개 볼륨에서 비용은 보드당 $0.04로 떨어집니다.
질소의 이점을 검증하기 위한 테스트
산업용 로봇 PCBA에 질소를 투입하기 전에 다음 두 가지 테스트를 실행하십시오.
보이딩 비교(X-Ray)
1. 공기 중에서 20개 보드, 질소 중에서 20개 보드를 리플로우함
2. 각 보드를 0° 및 45° 기울기로 X-레이 촬영
3. 가장 큰 열 패드(예: 모터 드라이버 IC) 아래의 보이드 영역을 측정합니다.
4. 질소 정당화에 대한 합격 기준: 공극 감소 > 공기 대비 50%
단면 및 전단 시험
테스트공기 리플로우 결과질소 타겟IMC 두께(금속간)1~3μm 고르지 않음2~4μm 균일공극 직경> 200μm 공통< 100μm 희귀볼 전단 강도(0.5mm BGA)800~1000gf1100~1300gf
FAQ - 산업용 로봇 PCBA의 질소 리플로우에 대한 일반적인 질문
Q1: 질소 리플로우는 진동에 노출된 산업용 로봇 PCBA의 솔더 조인트 신뢰성을 향상합니까?
에이:예, 하지만 특정 오류 메커니즘에만 해당됩니다. 산업용 로봇은 서보 모터와 기어박스에서 5~50Grms의 진동을 경험합니다. 두 가지 진동 관련 고장은 질소를 사용하여 개선됩니다.
커켄달 배뇨-- 공기 리플로우에서는 구리-주석 금속간 화합물(IMC) 성장이 불규칙하여 인터페이스에 미세한 보이드가 생성됩니다. 진동이 발생하면 이러한 공극은 5,000~10,000시간 후에 합쳐지고 갈라집니다. 질소 리플로우는 보이드 없이 균일한 IMC(Cu₆Sn₅ 층)를 생성합니다. 진동 테스트(20Grms, 10~2000Hz, 100시간)에서는 질소 접합부가 3배 더 오래 지속되는 것으로 나타났습니다.
무거운 부품 근처의 납땜 피로-- 산업용 로봇 PCBA의 대형 변압기(15×15mm)는 로봇 예열(25°C ~ 85°C) 동안 차등 열 팽창을 경험합니다. 공기 리플로우에서 공극은 응력이 가장 높은 부품 모서리 아래에 집중됩니다. 이러한 공극은 균열이 시작되는 지점으로 작용합니다. 질소를 사용하면 공극 없는 조인트가 응력을 고르게 분산시킵니다.
양적 개선-- 가속 수명 테스트(열 충격 -40°C ~ +125°C, 1000사이클 + 동시 진동)는 다음을 보여줍니다.
- 공기 리플로우 조인트: 12% 균열 또는 실패
- 질소 리플로우 조인트: 1.5% 균열
하지만, 질소는 잘못 설계된 패드 형상이나 잘못된 스텐실 개구를 수정하지 않습니다. 항상 이를 먼저 최적화한 다음 질소를 추가하십시오.
Q2: 산업용 로봇 PCBA 전력단에는 어느 정도의 보이드 비율이 허용되며, 질소가 이를 달성할 수 있습니까?
에이:산업용 로봇 PCBA 전력단(모터 드라이브, IGBT, MOSFET)의 경우 허용 가능한 보이딩은 열 부하에 따라 달라집니다. 세 가지 계층이 존재합니다.
계층 1 - 고전력(FET당 연속 > 20A)
허용 가능한 보이드 영역: < 5%. 단일 보이드 직경: < 0.2 mm. 이는 질소 리플로우(1000ppm O2)와 진공 리플로우(옵션)를 통해서만 달성할 수 있습니다. 질소가 없으면 일반적인 공극률은 15~25%입니다.
계층 2 - 중간 전력(10~20A 피크, 간헐적)
허용 가능한 보이드 영역: < 10%. 단일 보이드 > 0.5mm가 없습니다. 질소 리플로우는 지속적으로 5~8%의 보이드를 달성합니다. 공기 리플로우는 12~18%를 생성하며 종종 미미하지만 열 시뮬레이션이 허용하는 경우 통과합니다.
계층 3 - 저전력(< 5A, 신호 IC)
허용 가능한 보이드 영역: < 25%. 보이드는 열 영향을 최소화합니다. 질소는 불필요합니다. 공기 리플로우로 충분합니다.
질소가 진공 없이 Tier 1을 달성할 수 있습니까?아니요. 질소만 단독으로 갇힌 플럭스 가스로 인해 최소 공극률 5~8%에 도달합니다. 5% 미만의 보이드(SiC MOSFET 또는 GaN 장치에 중요)의 경우 진공 리플로우(땜납이 녹은 후 가스 제거)가 필요합니다. 질소 + 진공은 1~3%의 공극을 달성합니다.
산업용 로봇 PCBA의 테스트 프로토콜: 10개 보드의 보이드를 측정합니다. 평균 > 15%인 경우 질소를 추가합니다. 평균 8~15%이고 전력 손실이 구성 요소당 2W 미만인 경우 공기가 허용됩니다. 8% 미만이 필요한 경우 질소와 스텐실 최적화를 지정합니다(플럭스를 방출하기 위한 열 패드의 비아).
Q3: 산업용 로봇 PCBA 생산을 위해 기존 공기 리플로우 오븐을 질소로 전환할 수 있습니까?
에이:예, 하지만 협상할 수 없는 세 가지 수정 사항이 있습니다. 많은 제조업체가 부분 변환을 시도했지만 실패했습니다.
수정 사항 1 - 오븐 밀봉
공기 리플로우 오븐에는 입구/출구 커튼과 구역 사이에 간격이 있습니다. 질소 순도에는 < 50L/분의 산소 유입이 필요합니다. 설치하다:
- 이중 레이어 자석 커튼(간단한 체인 대체)
- 양압 제어(오븐 내부 1~2mm H2O)
- 고온 실리콘 개스킷으로 모든 액세스 패널을 밀봉합니다.
밀봉하지 않으면 3-5배 더 많은 질소를 소비하게 되며(보드당 비용 $0.30--$0.50) 여전히 최대 5,000ppm O2를 유지하게 됩니다. 이는 적절하게 조정된 공기 오븐보다 더 나쁜 것입니다.
수정 2 - 산소 모니터링 시스템
지르코니아 O2 센서 2개를 설치합니다. 하나는 예열 구역에, 다른 하나는 리플로우 피크 구역에 설치합니다. 센서는 매달 교정해야 합니다. 많은 산업용 로봇 PCBA 제조업체는 교정을 건너뛰고 기포가 발생하는 이유를 궁금해합니다.
수정 3 - 컨베이어 및 윤활
표준 오븐 컨베이어 윤활제는 질소에서 기화됩니다(산소가 없으면 분해 온도가 변경됩니다). 퍼플루오로폴리에테르(PFPE) 그리스를 사용하십시오. Kester 또는 Klüber 브랜드. 표준 윤활제는 보드를 오염시키고 솔더 볼을 생성합니다.
전환 비용 및 일정:
- 장비: $8,000--$15,000(씰, 커튼, 센서, 흐름 제어)
- 설치: 2일의 다운타임
- 질소 공급: 액체 탱크 또는 PSA 발생기($300--$500/월 임대)
- 산업용 로봇 PCBA 볼륨 > 50,000/년의 투자 회수 기간: 6~8개월(재작업 및 현장 반품 감소로 인해)
변환하지 않음연간 볼륨이 20,000보드 미만인 경우. 대신 이미 질소 리플로우를 갖춘 계약 제조업체를 사용하십시오.
결정 매트릭스 - 질소를 사용해야 할까요?
FactorAir 리플로우 충분질소 권장열 패드 > 25mm²아니요예노출된 구리 베이스가 있는 구성 요소(QFN, DFN)아니요예BGA 피치 < 0.8mm아니요예주변 온도 > 60°C에서 작동하는 로봇 PCBA아니요예필드 신뢰성 목표 연간 고장율 < 0.5%아니요예세정 플럭스가 없는 무연 솔더(SAC305)때때로 대형 보드의 경우볼륨 < 10,000 보드/연도예아니오(비용 비효율적)
최종 권고사항
질소 리플로우는 다음을 포함하는 산업용 로봇 PCBA에 적합합니다.
- 대형 열 패드(> 25 mm²)
- 다이 패드가 노출된 BGA 또는 QFN
- 구성 요소당 > 5W를 소모하는 모든 전력단
- 신뢰성 요구 사항은 5년 동안 현장 고장이 1% 미만입니다.
질소는 부품이 작고 열 문제가 없는 단순한 저전력 산업용 로봇 PCBA(센서 인터페이스, I/O 보드)에는 적합하지 않습니다.
실용적인 조언: 질소에서 100보드 시험을 실행합니다. 엑스레이 배뇨. 현재 공기 리플로우 결과와 비교해 보세요. 보이드 면적이 50% 이상 감소하면 질소를 도입합니다. 감소율이 30% 미만인 경우 플럭스 또는 스텐실 디자인이 실제 문제인 것입니다. 이를 먼저 수정하십시오.
