항공우주 전자 및 고장 분석 분야에서 20년의 경험을 바탕으로 저는 비행에 적합한 어셈블리를 접지된 하드웨어에서 분리하는 구체적인 설계 관행을 문서화했습니다. 이 가이드에서는 항공기 조명 PCBA에 대한 재료 선택, 열 관리, 인증 요구 사항 및 현장 테스트 매개변수를 다룹니다.

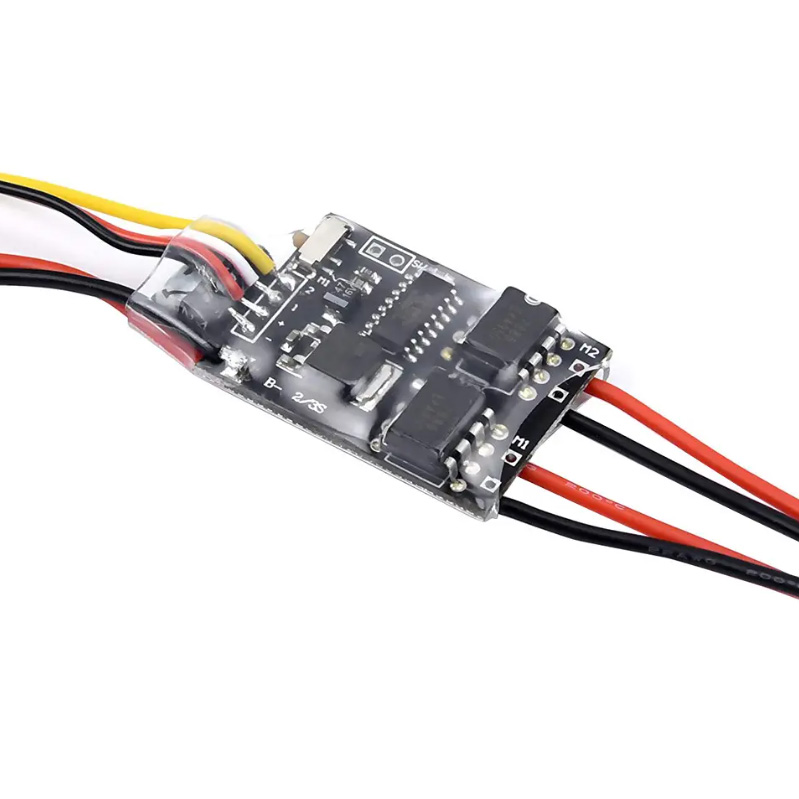

항공기 조명 시스템의 유형
항공기 조명은 고유한 PCBA 요구 사항이 있는 고유한 범주로 분류됩니다.
조명 유형기능작동 모드핵심 요구 사항항법 등위치 표시(빨간색/녹색/흰색)상시 켜짐신뢰성, 색상 정확도충돌 방지 조명(스트로브)고강도 점멸듀얼 스트로브 패턴피크 전류 처리, 타이밍 정밀도비콘 조명엔진/기체 경고1Hz 깜박임열 순환 내구성착륙 등착륙 중 활주로 조명주문형 고출력극도의 루멘 출력, 열 소멸기내/창 조명승객 분위기, 독서조도 조절 가능, 색상 조정 가능EMI 준수, 부드러운 조도 조절
핵심 기술 사양
환경 요구 사항
매개변수항공기 내부항공기 외부(날개/꼬리)작동 온도-15°C ~ +70°C-55°C ~ +85°C보관 온도-40°C ~ +85°C-55°C ~ +125°C습도0% ~ 95% 비응축0% ~ 100% 응축고도(작동)최대 40,000피트55,000피트 maxVibration(무작위)0.2g~5g RMS5g~15g RMS
전원 입력 사양
매개변수일반 값참고기본 전원28V DC(공칭)MIL-STD-704AC당 18V ~ 32V 범위 전원(캐빈 시스템)115V AC/400Hz형광 기반 시스템의 경우전원 품질 허용 오차 ±10% 안정, ±20% 일시적 서지 보호 필요대기 전류<100μABITE 메모리 보존용
항공기 조명 PCBA를 위한 재료 선택
핵심 소재: 탄소 복합재 또는 금속 코어?
표준 FR4는 열 전도성이 낮고 LED 구성 요소와의 CTE 불일치로 인해 항공기 조명에 거의 허용되지 않습니다.
재질열전도율CTE(ppm/°C)무게적용FR40.3-0.5 W/m·K14-17조명신호/제어 전용알루미늄 MCPCB1.5-3 W/m·K23-25중형일반 LED 조명구리 MCPCB200-400 W/m·K16-17무거움고출력 외부 조명카본클로스 코어175-300 W/m·K (XY)4-6.5매우 가볍다프리미엄 항공우주
외부 조명에 대한 권장 사항:탄소천 코어 또는 구리 MCPCB를 사용하십시오. LED 구성 요소에 대한 CTE 일치(6~7ppm/°C)는 -55°C에서 +85°C까지의 열 사이클링 동안 솔더 접합 전단 응력을 줄입니다.
구리 중량 선택
전류 부하실내 조명외부 조명신호 트레이스(<100mA)0.5oz1ozLED 전원(500mA-2A)1oz~2oz2oz스트로브/착륙(5A~15A)해당 없음3oz~4oz

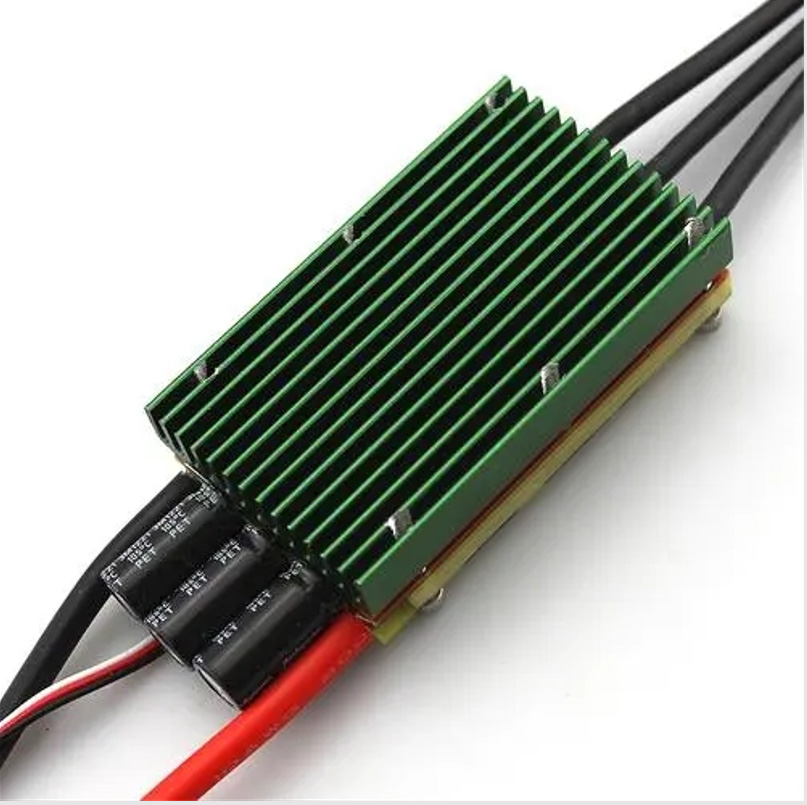

고출력 항공기 LED PCBA의 열 관리
열전도율 요구 사항
MCPCB는 표준 FR-4보다 약 10배 더 높은 열 전도성을 제공하므로 더 나은 열 방출, 더 밝은 루멘 출력 및 더 긴 LED 수명을 의미합니다.
경험 법칙:LED 접합 온도가 10°C 감소할 때마다 부품 수명이 두 배로 늘어납니다.
유전체층 사양
매개변수표준 MCPCB고성능 항공우주유전체 재료세라믹 필러가 포함된 에폭시열전도성 폴리이미드열전도율1-3 W/m·K5-10 W/m·K유전체 두께50-100μm75-150μm파괴 전압2-3 kV3-5 kV
LED 패드를 위한 Thermal Via 전략
PCBA의 각 고전력 LED에 대해:
- 최소 9개의 열 비아(직경 0.3mm) LED 패드당
- 채워진 및 캡핑된 비아납땜성에 필요
- 간격을 통해:1.0mm~1.2mm 그리드 패턴
- 무효 공차:X-레이에서 보이는 패드 영역 25% 미만

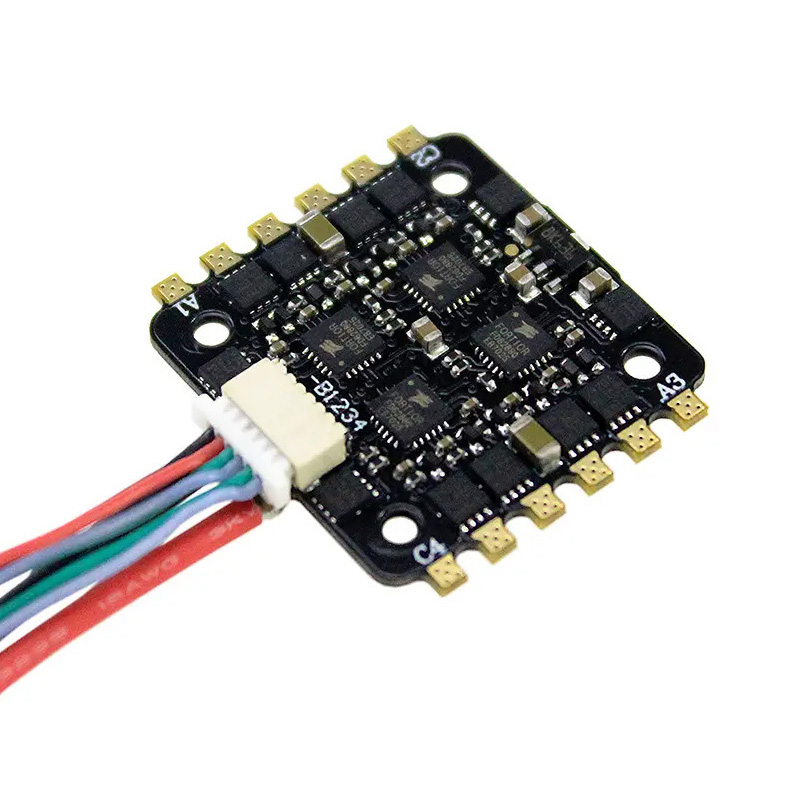

회로 토폴로지 및 제어 아키텍처
외부 조명 제어
최신 항공기 외부 조명은 독립적인 채널 제어 기능을 갖춘 프로그래밍 가능한 LED 드라이버를 사용합니다.
권장 아키텍처:
- 프로그래밍 가능한 시퀀스 메모리가 있는 I2C LED 드라이버 IC(예: LP5562 또는 유사)
- 고전류 LED 스트링을 위한 외부 MOSFET 스테이지
- 별도의 I2C 버스를 통한 FMU 이중화 지원
프로그래밍 가능한 드라이버의 이점:
- 프로그래밍 후 조명 시퀀스가 자동으로 실행됩니다.
- 정상적인 깜박임 패턴에는 FMU 개입이 필요하지 않습니다.
- 하나의 FMU가 실패할 경우 단계적 성능 저하
인테리어 캐빈 조명
항공기 객실 LED 조명 시스템은 일반적으로 개별적으로 주소 지정이 가능한 LED-마이크로 컨트롤러 쌍을 사용합니다.
특징요구사항제어 프로토콜직렬 버스를 통한 픽셀 데이터주소 지정각 MCU-LED 쌍은 독립적으로 주소 지정 가능색상 제어장치당 RGB 또는 RGBW데이터 속도애니메이션 시퀀스에 충분실패 모드단일 LED 오류는 다른 LED에 영향을 미치지 않습니다.
유연한 PCBA곡선 동체 표면을 따르기 위해 기내 조명에 자주 사용됩니다.
내장 테스트 장비(BITE)
항공기 조명 PCBA에는 자가 진단 기능이 포함되어야 합니다.
모니터링되는 매개변수:
- 입력 전압 및 주파수(U_LINE, LINN_SYNC)
- 온도(T_AMBIENT)
- 램프/LED 상태(기존 시스템의 경우 FILAMENT_DETECT)
- 출력 전압 및 전류
BITE 반응:
- 비휘발성 메모리에 오류 기록
- 선택 사항: 개별 출력을 통한 신호 오류
- 안전하다면 계속 작동(우아한 성능 저하)
EMI 및 낙뢰 보호
번개 보호 요구 사항
외부 날개/꼬리 장착 조명의 경우:
보호 요소사양TVS 다이오드양방향, 낙뢰 파형 정격 스파크 갭1차 서지 방지용시리즈 저항모든 입력 라인에서 10Ω ~ 100Ω접지 본드UL 467 정격 접지 러그
EMI 완화
기술응용프로그램페라이트 비드전원 입력 라인공통 모드 초크스위칭 레귤레이터 입력용 차폐 케이블PCBA와 원격 LED 사이구리 타설 접지판견고한 복귀 경로, 최소 루프
인증 및 규정 준수
항공기 조명 PCBA의 주요 표준
표준적용성요구사항DO-160모든 항공기 장비환경 및 EMI 테스트MIL-STD-704전원 입력28V DC 전원 품질MIL-P-55110 / IPC-6012PCB 인증클래스 3/항공우주FAA AC 150/5345-46활주로 조명활주로 가장자리/끝 조명ICAO Annex 14국제공항 조명 표준
자격 테스트 요구 사항
테스트DO-160 섹션 통과 기준온도-고도4.0시뮬레이션된 55,000피트에서 작동진동8.0기계적 또는 전기적 고장 없음습도6.0부식 또는 절연 파괴 없음번개 유발22.0손상 없음, 불안전한 조건 없음유체 민감성11.0스카이드롤, 연료 등으로 인한 성능 저하 없음
항공기 조명 PCBA FAQ
Q1: 항공기 외부 조명용 알루미늄 코어와 구리 코어 PCBA의 차이점은 무엇입니까?
에이:알루미늄 코어와 구리 코어 PCBA 중에서 선택하는 것은 항공기 외부 조명의 열 성능, 무게 및 신뢰성에 직접적인 영향을 미칩니다.
알루미늄 MCPCB(금속 코어 인쇄 회로 기판):
- 열전도율 : 138-238 W/m·K
- 밀도: 2.70g/cm³(경량)
- CTE: 23-25ppm/°C
- 비용: 구리보다 30~50% 저렴
구리 MCPCB:
- 열전도율 : 390-401 W/m·K (알루미늄의 약 2배)
- 밀도: 8.96 g/cm³ (3.3배 더 무거움)
- CTE: 16~17ppm/°C(6~7ppm/°C에서 LED 부품과 더 잘 일치)
- 극한의 전력 밀도(>2 W/cm²)에 탁월함
항공기 애플리케이션을 위한 결정 매트릭스:
항공기 위치전력 밀도진동 수준권장 코어기내 독서등낮음(<0.5 W/cm²)낮음알루미늄 MCPCB날개 검사등중간(1-2W/cm²)높음강화된 비아가 포함된 알루미늄착륙등(LED)높음(>2W/cm²)매우 높음구리 MCPCB충돌 방지 스트로브매우 높음(펄스)높음구리 MCPCB
극한 환경의 경우:탄소 천 코어 PCB는 175~300W/m·K의 XY 열 전도성과 4~6.5ppm/°C의 CTE를 제공하며 세라믹 LED 패키지와 매우 유사합니다. 이는 -55°C ~ +85°C의 빠른 온도 사이클 동안 열 응력을 최소화합니다.
Q2: 항공기 기내 조명 시스템에 사용되는 400Hz AC 전원을 어떻게 설계합니까?
에이:항공기 기내 조명은 건물에서 사용되는 50/60Hz가 아닌 400Hz에서 115V AC를 사용하는 경우가 많습니다. 이로 인해 고유한 설계 요구 사항이 생성됩니다.
400Hz 설계 과제:
50/60Hz용으로 설계된 표준 전원 공급 장치는 변압기 및 자기 구성 요소의 코어 손실로 인해 400Hz에서 과열되거나 작동하지 않습니다.
필수 PCBA 설계 조정:
구성 요소50/60Hz 디자인400Hz 디자인변압기표준 실리콘강고주파 페라이트 또는 테이프 권선 코어입력 필터링대형 전해 커패시터더 작은 필름 커패시터정류기표준 다이오드고속 복구 다이오드EMI 필터링120Hz 리플용으로 설계800Hz 리플용으로 설계
400Hz PCBA 설계 체크리스트:
1. 구성 요소 주파수 등급 확인- 변압기와 인덕터는 400Hz 작동을 지정해야 합니다.
2. 돌입 전류 측정- 400Hz 시스템은 50/60Hz 설계보다 유입량이 더 높은 경우가 많습니다.
3. 항공기급 출력으로 테스트- 벤치 전원이 아닌 400Hz 소스를 사용하십시오.
4. 동기화 확인- 많은 시스템에는 주파수 고정 디밍이 필요합니다(예: LINN-SYNC)
Q3: 항공기 조명 PCBA의 가장 일반적인 고장 모드는 무엇이며 이를 방지하려면 어떻게 해야 합니까?
에이:Airbus 및 Boeing 조명 어셈블리의 현장 고장 분석에 따르면 이러한 5가지 고장 모드가 지배적입니다.
고장 모드 1: 변압기 고장(점화/시동 회로)
방지:
- 적절한 열 마진이 있는 변압기를 지정하십시오.
- 포팅 재료가 -55°C ~ +125°C를 견딜 수 있는지 확인하십시오.
- 부하 시 2차 전압이 적절한지 테스트
고장 모드 2: 스위칭 회로의 MOSFET 고장
방지:
- 최소 2배의 작동 전압 정격을 갖춘 MOSFET을 사용하세요.
- 전류를 제한하기 위해 게이트 저항(10Ω ~ 100Ω)을 추가합니다.
- 스위칭 노드 전체에 스너버 회로 포함
- 온도 감소(150°C 접합 정격 부품 사용)
고장 모드 3: 공진 회로의 인덕터 고장
방지:
- UL급 절연 인덕터 지정
- 정격 전류가 피크 작동 전류를 초과하는지 확인하세요.
- 중요 회로에 대해 직렬로 온도 퓨즈 추가
실패 모드 4: 마이크로컨트롤러 재설정 또는 잠금
방지:
- 전용 전압 감시 IC 사용(RC 재설정 아님)
- 재설정 타이밍이 데이터시트 요구 사항을 충족하는지 확인
- 브라운아웃 복구를 위한 감시 타이머 추가
실패 모드 5: 열 순환으로 인한 솔더 조인트 피로
PCBA 설계를 통한 예방:
- CTE 일치 재료 사용- 세라믹 LED(6~7ppm/°C)와 결합하면 구리 코어(16~17ppm/°C)가 알루미늄(23~25ppm/°C)보다 우수합니다.
- 접착 본딩 추가- 대형 부품 아래에는 에폭시 또는 실리콘 접착제를 도포합니다.
- 패드 형상 최적화- 관통 구멍 부품에 눈물 방울 패드와 더 큰 환형 링을 사용하십시오.
- 화분을 고려해보세요- 외부 조립의 경우 포팅 컴파운드가 열-기계적 응력을 완화합니다.
종합적인 테스트:
비행 승인 전에 PCBA는 DO-160 열 순환을 통과해야 합니다.
- 내부 최소 500사이클
- 외부용 1000+ 사이클
- 실제 설치 위치와 일치하는 온도 범위
요약: 항공기 조명 PCBA 설계 체크리스트
디자인 요소 요구 사항코어 소재내부용 알루미늄 MCPCB; 외부용 구리 또는 탄소 천 구리 무게 전력용 최소 2oz; 스트로브/착륙등용 3-4온스열 비아고전력 LED당 최소 9개, 충진 및 캡핑CTE 매칭LED 구성 요소의 10ppm/°C 이내 코어 CTE전원 입력28V DC용 서지 보호; 캐빈 시스템용 400Hz 호환성BITE전압, 전류, 온도 모니터링; 오류 로깅인증DO-160 테스트됨; IPC-6012 클래스 3
적절하게 설계된 항공기 조명 PCBA는 유지 관리에 대한 접근 없이 50,000시간 이상의 비행 시간 동안 지속적으로 작동합니다. MCPCB 열 관리, 프로그래밍 가능 LED 드라이버 및 DO-160 인증 테스트의 조합은 항공이 요구하는 신뢰성을 제공합니다.
