가전제품 및 PCB 제조 분야에서 20년의 경험을 바탕으로 저는 수천 개의 천장 조명 어셈블리를 검토했습니다. 이 가이드에서는 천장 조명 PCBA 설계와 관련된 재료 선택, 열 관리, 드라이버 토폴로지 및 규정 준수 요구 사항을 다룹니다.

천장 조명 PCBA가 해야 할 일

천장 조명 PCBA(인쇄 회로 기판 조립)는 LED 광원을 제어하고 전원을 공급합니다. 베어 PCB와 달리 PCBA에는 LED, 드라이버, 저항기, 커패시터 및 커넥터 등 보드에 납땜된 모든 구성 요소가 포함됩니다.

천장 조명 PCBA의 주요 기능:

- AC-DC 변환(통합 드라이버인 경우):110-277V AC를 LED용 저전압 DC로 변환합니다.

- 정전류 조절:입력 전압 변동에도 안정적인 LED 전류 유지

- 열 관리:조기 고장을 방지하기 위해 LED 접합부에서 열을 전도합니다.

- 디밍 제어(옵션):벽면 조광기(0~10V, TRIAC 또는 PWM)와의 인터페이스

베어 PCB와의 차이점:베어 PCB에는 구리 트레이스와 패드가 있지만 구성 요소는 없습니다. PCBA가 완전히 조립되어 조명기구에 설치할 준비가 되었습니다.

핵심 기술 사양

입력 전원 매개변수

매개변수표준 범위고성능 범위입력 전압(AC)110~120V(미국) 또는 220~240V(EU)90~277V(범용)입력 주파수50/60Hz50/60Hz역률(PF)>0.70(소비자)>0.90(상업용)총 고조파 왜곡(THD)<20%<15%(DLC) 요구 사항)서지 보호1kV(기본)2-4kV(상업용)

Energy Star 및 DLC 표준에 따른 역률 및 THD 요구 사항입니다.

LED 출력 사양

매개변수저전력중전력고전력총 루멘 출력800-1500lm(60W 백열등 대체)1500-3000lm3000-5000lm+LED 수18-4848-100100-200+LED 전류50-150mA150-300mA300-700mA총계 힘8-15W15-30W30-60W

물리적 사양

매개변수FR4 표준알루미늄 MCPCB보드 모양원형, 정사각형 또는 맞춤형원형, 정사각형 또는 맞춤직경(일반적인 원형)100mm ~ 300mm100mm ~ 300mm구리 무게1oz(신호), 2oz(전력)1-2oz레이어 수2개 레이어(가장 일반적)1-2개 레이어열 전도율0.3-0.5W/m·K1-9W/m·K

PCB 재료 선택: FR4 대 알루미늄 MCPCB

FR4와 알루미늄 MCPCB(Metal Core PCB) 사이의 선택은 천장 조명 PCBA 설계에 있어 가장 중요한 결정입니다.

비교표

특성FR4 PCBAA알루미늄 MCPCB열 전도성낮음(0.3-0.5W/m·K)좋음 ~ 우수함(1-9W/m·K)무게빛보통비용(낮은 볼륨)낮음보통(FR4보다 30~50% 높음)150mA에서 LED 수명30,000~40,000시간50,000시간 이상최고 응용저전력(<12W), 교체 가능한 전구중간 및 고전력 천장 고정 장치

결정 매트릭스

천장 조명 전원 권장 PCBA 재질 이유5W-12W(소형 매립형)FR4(2레이어)저렴한 비용, 허용 가능한 열12W-25W(표준 천장)알루미늄 MCPCB(1-2W/m·K)열 관리 중요25W-50W(대형 패널)고성능 알루미늄(3-5W/m·K)LED 과열 방지50W+(상업용)프리미엄 알루미늄 (5-9 W/m·K) 또는 구리 코어신뢰성을 위해 필수

경험 법칙:15W 이상의 천장 조명에는 알루미늄 MCPCB를 사용하십시오. FR4는 열 축적으로 인해 조기 LED 고장을 유발합니다.

천장 조명 PCBA용 드라이버 토폴로지

천장 조명 PCBA는 통합(동일 보드의 구성 요소) 또는 원격(별도 드라이버 보드)의 두 가지 주요 드라이버 아키텍처를 사용합니다.

통합 드라이버와 원격 드라이버

측면통합 드라이버(COB 또는 선형)원격 드라이버(별도 보드)드라이버 위치LED와 동일한 PCBA에 별도 보드, 전선으로 연결일반 전력5W-25W15W-100W+효율80-88%85-93%플리커 성능간단한 선형 드라이버에서는 부족할 수 있음적절한 필터링으로 우수함디밍 호환성제한됨(TRIAC만)넓음(0-10V, TRIAC, DALI)비용저(단일 보드)더 높음(보드 2개)비용에 민감한 비조광 설비상업용, 조광 가능, 고전력

정전류와 정전압

드라이버 유형최적 장점단점정전류(CC)직접 구동 LED 스트링간단하고 부품 수가 적음LED 개수가 드라이버 전압과 일치해야 함정전압(CV)다중 보드가 있는 모듈식 고정 장치표준 12V/24V, 확장 용이 별도의 전류 제한 저항 필요

천장 조명 PCBA에 대한 권장 사항:통합 설계를 위해 정전류 드라이버 토폴로지를 사용합니다. 추가 저항 없이 안정적인 LED 전류를 제공합니다.

천장 조명 PCBA의 열 관리

열은 LED 수명의 가장 큰 적입니다. LED 접합 온도가 10°C 감소할 때마다 수명은 두 배로 늘어납니다.

열 경로 설계

천장 조명 PCBA의 열 경로는 다음 순서를 따릅니다.

LED 접합 → LED 열 패드 → PCBA 구리 → 유전층(MCPCB) → 알루미늄 베이스 → 고정 장치 하우징 → 실내 공기

가장 약한 링크:유전체 층(구리 회로와 알루미늄 베이스 사이의 절연체). 표준 유전체의 전도성은 1~3W/m·K입니다. 프리미엄 유전체는 5-9 W/m·K에 이릅니다.

LED 패드 설계 규칙

설계 요소 요구 사항LED 아래 열 비아고전력 LED당 9-12 비아(직경 0.3mm)비아 충전충진 및 캡핑(상부 납땜 허용)구리 패드 크기최소 2x LED 열 패드 크기솔더 적용 범위열 패드 면적의 80~90%(X-Ray 검사)공극 허용오차 패드 면적의 최대 25%

열 검증

생산 테스트:조립 후 천장 조명을 최대 전력으로 1시간 동안 작동시킵니다. 적외선 카메라를 사용하여 LED 패드의 온도를 측정합니다.

온도(LED 패드)등급예상 수명<50°C우수70,000시간 이상50-60°C좋음50,000-70,000시간60-70°C허용30,000-50,000시간>70°C고장 위험<20,000시간

천장 조명 PCBA의 PCB 레이아웃 규칙

규칙 1: 대칭형 LED 배치

핫스팟을 방지하고 균일한 광 분포를 보장하기 위해 PCBA 전체에 LED를 고르게 배치합니다. 둥근 천장 조명의 경우:

- LED를 동심원으로 배열

- 인접한 LED 사이의 간격이 동일함

- 보드 가장자리로부터 일정한 거리를 유지

규칙 2: 짧은 고전류 트레이스

고전류 트레이스(LED 전원 및 접지)는 가능한 한 짧고 넓어야 합니다. 필요한 너비를 계산합니다.

2온스 구리의 경우 20°C 온도 상승:

- 폭(밀) = 전류(암페어) × 35

예: 300mA(0.3A) 트레이스 → 0.3 × 35 = 최소 10.5mils(0.27mm)

50% 안전 마진 추가:300mA 트레이스에는 16mil(0.4mm)을 사용하십시오.

규칙 3: AC 및 DC 섹션 분리

PCBA에 통합 AC-DC 변환기가 포함된 경우:

- AC 입력(고전압)을 보드 한쪽 가장자리에 유지

- AC와 저전압 DC 트레이스 사이에 3mm 연면 거리 유지

- 공간이 부족한 경우 PCB에 물리적 슬롯이나 해자를 사용하십시오.

규칙 4: 땅에 구리를 붓는다

LED 리턴을 위해 상단 레이어(MCPCB의 경우 회로 레이어)에 단단한 구리 붓기를 사용합니다. 이는 전압 강하를 줄이고 열 확산을 향상시킵니다.

규칙 5: 데이지 체인 전력 분배

더 긴 천장 조명(선형 또는 직사각형)의 경우 이전 스트링 끝에서 LED를 공급하는 대신 전원 트레이스를 중앙 버스로 라우팅합니다.

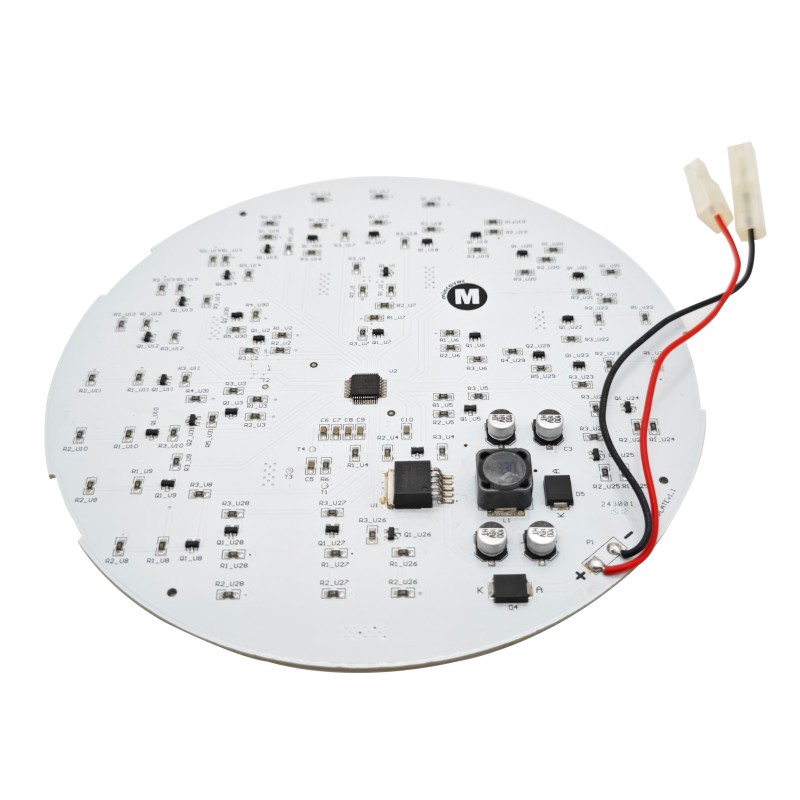

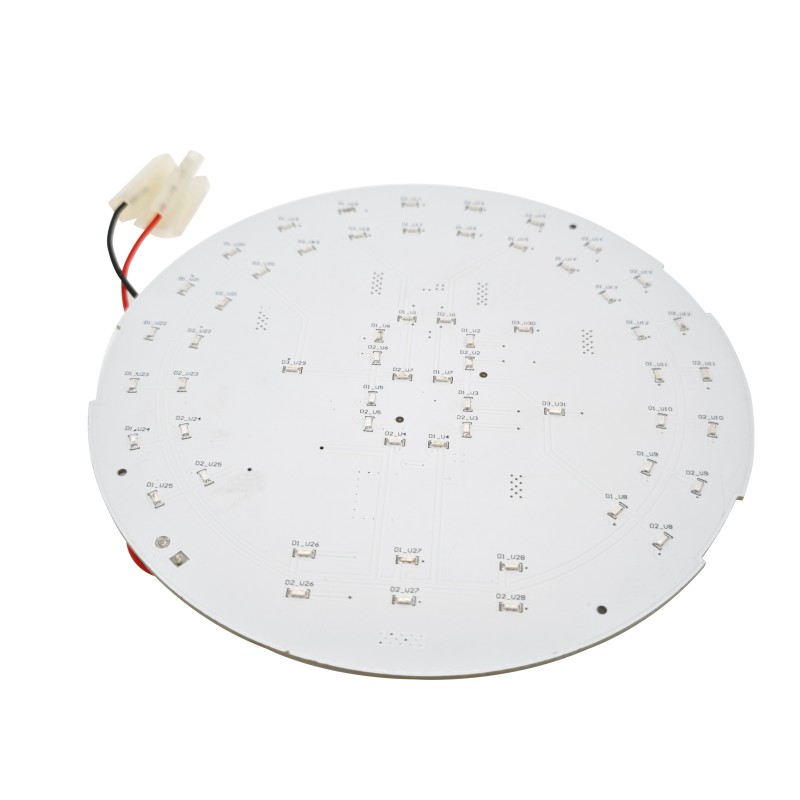

천장 조명 PCBA 레이아웃 예(원형)

일반적인 원형 천장 조명 PCBA(직경 150mm, LED 36개)에는 다음과 같은 레이어 스택이 있습니다.

층기능구리 무게상부(회로 층)LED 패드, 트레이스, 드라이버 구성 요소2oz유전체 층전기 절연75-100μm알루미늄 베이스열 확산 및 기계적 지지대1.6mm 두께하단(옵션)보조 구성 요소 또는 솔더 마스크만N/A

깜박임 및 조광 고려 사항

깜박임의 원인

드라이버 출력 전류에 상당한 리플이 있을 때 LED 깜박임이 발생합니다. 일반적인 원인:

- 출력 커패시턴스가 부족함운전석에서

- TRIAC 조광기 호환성이 좋지 않음(용량성 부하가 있는 앞쪽 가장자리 조광기)

- 저주파 PWM 디밍(<1kHz)

깜박임 측정항목

MetricGoodAcceptablePoorPercent 깜박임(100Hz)<10%10-30%>30%깜박임 지수<0.10.1-0.3>0.3깜박임 주파수>1kHz100-1000Hz<100Hz

깜박임 감소 기술

기술효과비용 영향대량 출력 커패시터 추가(100~470μF)100~120Hz 리플 감소낮음($0.10~0.30)PWM 조광 주파수를 >4kHz로 증가 가시적 깜박임 제거없음(펌웨어 변경)높은 PF 플라이백 또는 벅 부스트 토폴로지 사용 더 나은 전압 조정보통($0.50~1.00)

규정 준수 및 인증

시장별 필수 인증

시장인증요구사항미국 1598 또는 UL 8750LED 조명기구에 대한 안전캐나다CSA C22.2 No. 250.0조명기구에 대한 안전EUCE(LVD, EMC, RoHS 포함)안전, 방출, 유해 물질글로벌IEC 62031일반 조명용 LED 모듈에너지 효율성(미국)Energy Star 또는 DLCRebate 자격, 유틸리티 요구 사항

일반적인 규정 준수 테스트

테스트표준기준 절연 강도(고전압)UL 87501500V AC, 1분간, 고장 없음접지 연속성UL 8750<0.1Ω 접지 단자와 노출 금속 간EMI(전도성 및 방사성)FCC Part 15(미국) 또는 EN 55015(EU)지정 한도 미만역률 및 THDEnergy StarPF >0.90, THD <20%(상업용)

천장 조명 PCBA FAQ

Q1: 120V 및 277V 상업용 애플리케이션에 동일한 천장 조명 PCBA를 사용할 수 있습니까?

에이:아니요. 범용 입력 드라이버가 없으면 불가능합니다. 기술적 분석은 다음과 같습니다.

120V AC용으로 특별히 설계된 PCBA는 약 200V DC 버스 전압 정격의 구성 요소를 사용합니다(정류 후). 277V AC에서 정류된 DC 버스는 약 390V DC입니다. 이는 표준 120V 정격 커패시터, MOSFET 및 다이오드의 정격 전압을 초과합니다.

구성 요소 전압 경감 요구 사항:

구성 요소120V 정격277V 필수 정격입력 커패시터200V400-450VMOSFET250-300V500-600V정류기 다이오드200V400VC크리피 거리1.5mm3.0mm

두 전압 모두에 대해 단일 PCBA가 필요한 경우:

- 지정범용 입력 드라이버정격 90-277V AC

- 최소 400V DC 버스 정격 구성요소 사용

- AC 라인과 저전압 섹션 간 3mm에 대한 PCB 연면거리 설계

- 부품 비용이 10~20% 더 높을 것으로 예상

대안:두 개의 PCBA 변형을 생성합니다. 하나는 120V(저비용)용이고 다른 하나는 277V(고전압 정격)용입니다. 이는 상업용 조명 제조에서 일반적입니다.

Q2: 천장 조명 PCBA가 TRIAC 벽 조광기와 제대로 작동하는지 어떻게 확인합니까?

에이:TRIAC 조광기 호환성은 천장 조명 PCBA 설계자에게 일반적인 과제입니다. 엔지니어링 접근 방식은 다음과 같습니다.

문제:TRIAC 조광기는 백열전구(저항성 부하)용으로 설계되었습니다. LED는 TRIAC의 오작동을 유발하여 깜박임, 깜박임 또는 30% 미만의 밝기 저하를 유발할 수 있는 반응성 부하를 나타냅니다.

해결 방법 1 - 블리더 저항기(수동):
AC 입력 전체에 블리더 저항기(10-50kΩ, 1-2W)를 추가합니다. 이는 각 반주기 동안 TRIAC의 적절한 전도를 유지하기에 충분한 전류(5-15mA)를 끌어옵니다.

결과:저급 디밍을 개선합니다(일반적으로 최소 10-15%). 1~2W의 대기 손실이 추가됩니다.

해결 방법 2 - 활성 블리더 회로(권장):
액티브 블리더(IC 제어)는 TRIAC가 오발할 경우에만 전류를 소비합니다. 효율성 손실은 거의 0에 가깝습니다.

해결 방법 3 - TRIAC 디밍 드라이버 IC 지정:
많은 상용 LED 드라이버 IC에는 TRIAC 디밍 감지 및 블리더 제어 기능이 내장되어 있습니다. 예는 다음과 같습니다:

- TI LM3447(TRIAC 디밍 가능 LED 드라이버)

- MPS MP4030(TRIAC 디밍 1차측 레귤레이터)

테스트 요구 사항:최소 5개 이상의 TRIAC 조광기 모델(Lutron, Leviton, Legrand)과의 조광 호환성을 검증하십시오. 조광기는 보유 전류 요구 사항이 크게 다릅니다.

현장 오류 표시:밝기가 50% 미만일 때 천장 조명이 깜박이거나 깜박이면 블리더 회로가 부적절한 것입니다.

Q3: 천장 조명 PCBA 제조에서 가장 일반적인 품질 문제는 무엇입니까?

에이:수천 건의 생산 검사를 바탕으로 이러한 5가지 결함이 천장 조명 PCBA 품질 문제의 80% 이상을 차지합니다.

결함빈도근본 원인감지 방법재작업 비용LED 삭제 표시1~5%LED 패드의 고르지 못한 솔더 페이스트 양AOI높음(LED 손상)LED 아래의 솔더 보이드공통리플로우X-레이 검사 중 갇힌 플럭스 가스없음(공극 <25% 허용 가능)역극성 LED0.5~2%피더 또는 배치 오류시각적 또는 AOI(색상/마킹)매우 높음(스크랩 보드)차가운 솔더 조인트 드라이버 IC1-3%불충분한 리플로우 온도AOI 또는 수동 검사중간(재작업 가능)부족한 열 페이스트(MCPCB)5-10%일관되지 않은 적용풀 테스트 또는 열 이미징낮음(페이스트 추가)

예방 전략:

LED 묘비:

- LED 패드보다 약간 큰 스텐실 구멍을 사용합니다(1:1.1 비율).

- 리플로우 프로필이 액상선(TAL)보다 60~90초 더 높은지 확인하세요.

역극성 LED:

- 극성 표시가 명확한 LED 사용(양극/음극)

- 극성 검사를 통한 자동 광학 검사(AOI) 구현

- 플라잉 프로브 또는 못바닥에서 100% 극성 테스트 실행

콜드 솔더 조인트:

- 리플로우 피크 온도 확인(무연 SAC305의 경우 245~260°C)

- 프로파일러를 사용하여 오븐 프로파일을 매일 모니터링합니다(배치당 한 번이 아님).

열 페이스트 부족(MCPCB에서 히트싱크까지):

- 열 페이스트에는 스텐실 또는 스크린 인쇄를 사용합니다(수동 도포 불가).

- 목표 페이스트 두께 0.3-0.5mm

- 장착 후 적용 범위를 확인합니다(열 페이스트가 가장자리를 약간 압착해야 함).

들어오는 천장 조명 PCBA 검사에 대한 품질 관리 체크리스트:

검사 항목방법허용 기준LED 극성시각적 또는 AOI100% 정확솔더 조인트(전력 부품)AOIN브리징 없음, 솔더 부족 없음LED 보이드X선(샘플 5-10%)패드당 <25%열 페이스트시각적(가장자리 압착)모든 장착 지점에서 볼 수 있음전기 테스트플라잉 프로브 또는 못판개방/단락, LED 순방향 전압 확인

천장 조명 PCBA 제조 체크리스트

생산 단계요구 사항검증PCB 입고 검사 뒤틀림 없음, 올바른 두께, ENIG 마감 표시시각적 및 게이지 측정솔더 페이스트 인쇄스텐실 두께 0.1-0.12mm, 애퍼처 정렬 ±0.05mmSPI(솔더 페이스트 검사)픽 앤 플레이스LED 배치 ±0.05mm 정확도배치 후 AOI리플로우 솔더링피크 245-260°C, TAL 60-90초당 프로파일러 데이터 배치열 페이스트 도포0.3-0.5mm 두께, 전체 적용무게 확인 + 시각적 방열판 장착 균일한 압력, 간격 없음나사 토크 사양전기 테스트개방/단락, LED 극성, 전류 측정자동 테스트 픽스처

요약: 좋은 품질의 천장 조명 PCBA 체크리스트

우수한 품질의 천장 조명 PCBA는 비용, 열 성능 및 규정 준수의 균형을 유지합니다. 표준 주거용 설비(15~25W)의 경우 2oz 구리, 정전류 드라이버 및 60°C 미만의 LED 패드 온도를 갖춘 알루미늄 MCPCB는 지속적으로 50,000시간 이상의 수명을 달성합니다. 상업용 디밍 가능 고정 장치의 경우 TRIAC 호환 드라이버 IC 및 블리더 회로를 추가하세요. 가장 일반적인 제조 결함(LED 삭제 표시, 역극성 및 콜드 조인트)은 AOI 검사 및 제어된 리플로우 프로파일을 통해 예방할 수 있습니다.

디자인 요소	요구 사항
PCB 재료	>15W용 알루미늄 MCPCB; <12W에 대해 FR4 허용
구리 무게	전력 트레이스용 2oz; 신호용 1온스
열 관리	LED당 9개 이상의 열 비아; 최대 부하 시 LED 패드 온도 <60°C
드라이버 토폴로지	정전류(통합 또는 원격)
깜박임 제어	출력 커패시턴스 100-470μF; 사용 시 PWM 디밍 >4kHz
디밍 호환성	TRIAC용 블리더 회로; 최상의 결과를 위한 전용 디밍 IC
정격 전압	최대 입력 전압 정격 구성요소(120V, 277V 또는 범용)
인증	목표 시장을 기반으로 한 UL 또는 CE; 상업용 에너지스타
제조검사	AOI(LED 극성, 납땜 접합), X-Ray(공극), 전기 테스트
