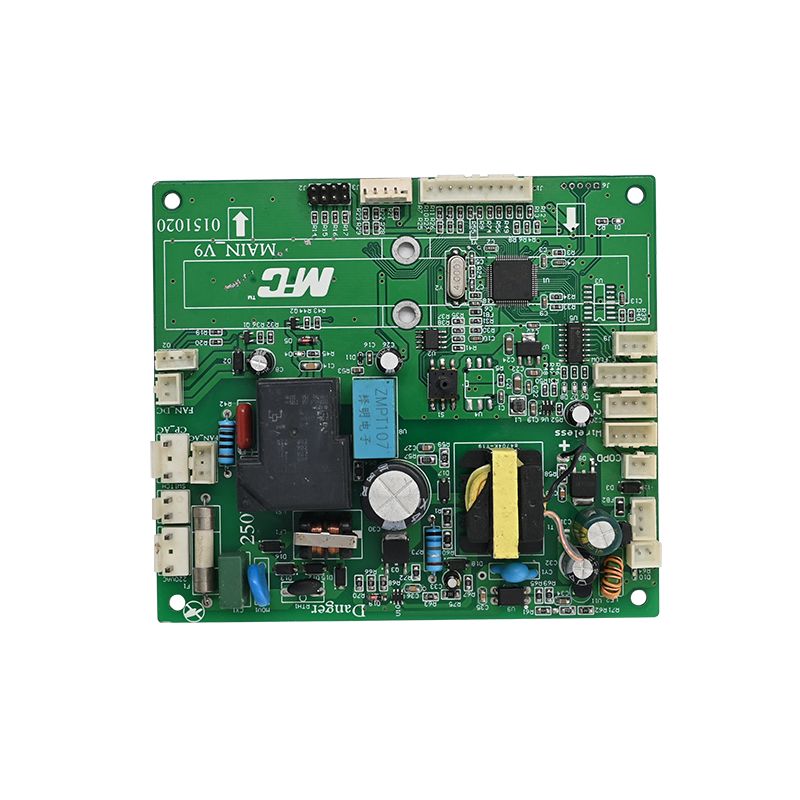

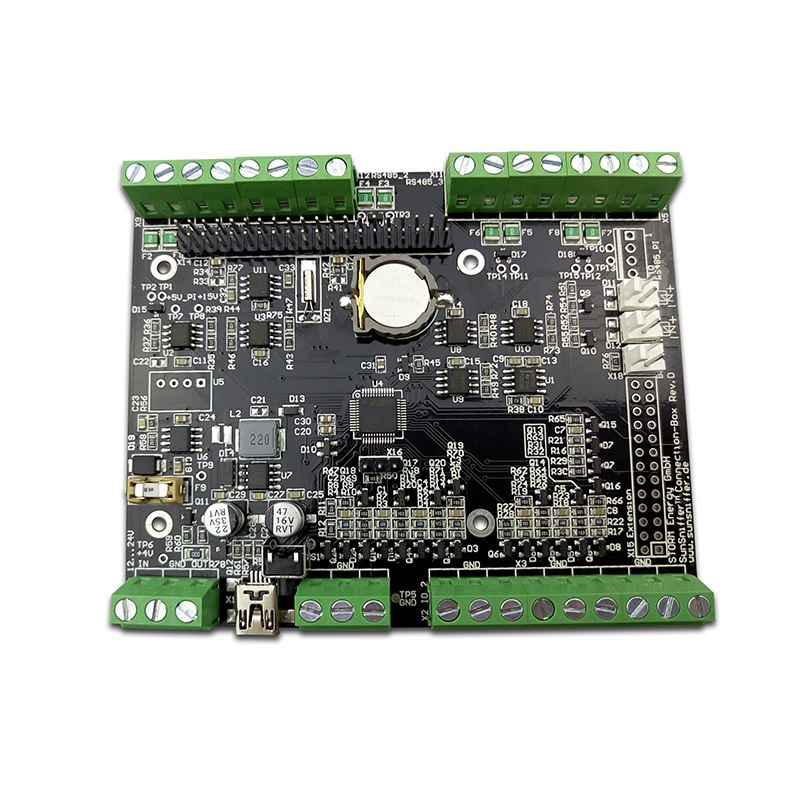

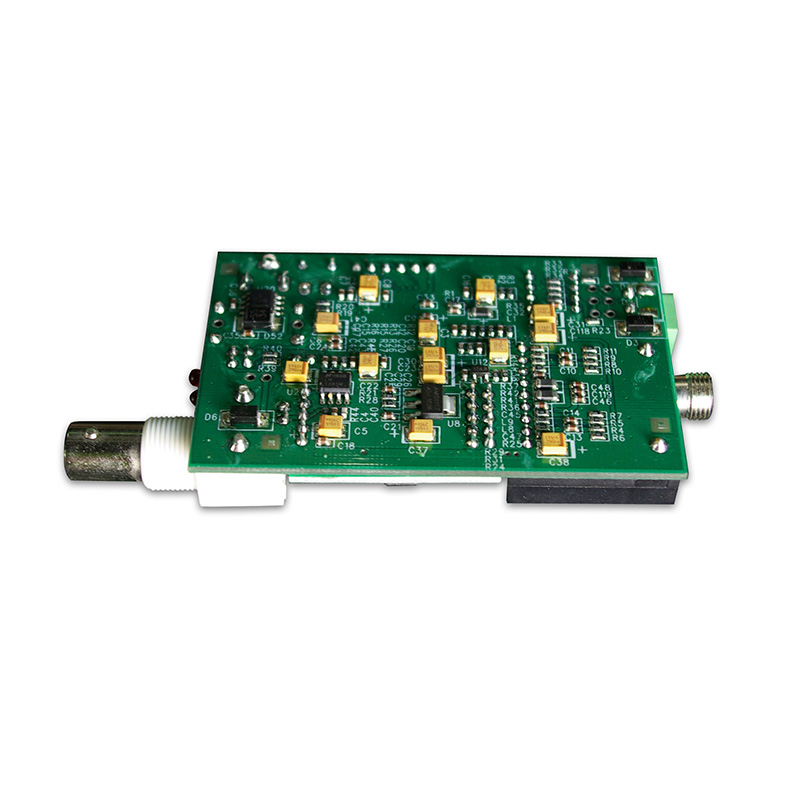

LED 드라이버 PCBA란 무엇입니까?
LED 드라이버 PCBA는 LED 광원에 대한 전력을 조절하는 완전한 조립 보드입니다. 표준 PCB와 달리 이러한 어셈블리는 특정 구성 요소를 통합합니다.
- 드라이버 IC:정전류 또는 정전압 조정기(예: ON Semiconductor, TI, Nexperia).
- 변압기/인덕터:플라이백 또는 부스트와 같은 전력 변환 토폴로지에 적합합니다.
- 방열판 및 열 비아:중요 부품의 접합 온도를 관리합니다.
- 커넥터:디밍 제어(0-10V, PWM) 및 AC/DC 입력용입니다.
LED는 열 폭주를 방지하기 위해 엄격한 전류 제어가 필요하므로PCBA설계에서는 전기 절연과 열 방출을 우선시해야 합니다.
주요 기술 매개변수(데이터시트 통찰력)
어셈블리가 산업 표준을 충족하는지 확인하려면 제조업체에 이러한 매개변수를 확인해야 합니다. 현재 IPC 및 구성요소 표준을 기반으로 한 중요한 측정항목은 다음과 같습니다.
일반 사양
매개변수표준 값/범위산업 표준기본 재질FR4(Tg 125°C 최소), 금속 코어(MCPCB)IPC-4101/21구리 두께1oz ~ 4oz(외부 레이어)IPC-6012 클래스 2PCB 두께0.031" ~ 0.125"(맞춤형)IPC-600표면 마감ENIG(무전해 니켈 침수) 금) 또는 무연 HASLRoHS 2002/95/ECSolder MaskLPI(액체 사진 이미지화 가능) - 녹색/흰색/검은색IPC-SM-B40C
전기 및 열 성능
매개변수조건정격최대 출력 전류고전류 채널(자동차)채널당 최대 8A최대 공급 전압DC 입력최대 75V접합 온도(Tj)작동 범위-40°C~+150°C열 저항(θJA)레이아웃에 따라 다름36°C/W(QFN 패키지의 경우 일반)스위칭 주파수부스트/벅 컨버터100kHz~10MHz
폼 팩터 참고:최신 소형 디자인은 DFN 패키지(2x2mm)를 활용하여 기존 SOT223 패키지에 비해 보드 공간을 최대 90% 절약합니다.
설계 및 조립: 상위 4가지 엔지니어링 중점 사항
만나다EEAT표준에 따라 우리는 검증 가능한 제조 노트와 실제 엔지니어링 데이터에 의존합니다.
1. 열 관리 전략
열은 전해 콘덴서와 LED 다이의 적입니다.
- 배치를 통해:IC 패드 아래의 열 비아 어레이를 사용하여 열을 구리 접지면으로 전달합니다.
- 구리 붓기:외부층 구리 두께는 다음과 같아야 합니다.최소 2온스(0.0026인치)고전류 트레이스용.
- 점검:PCBA의 뒤틀림과 비틀림은 다음을 초과해서는 안 됩니다.인치당 0.0075인치방열판 접촉을 보장합니다.
2. 장수명을 위한 부품선택
- 자동차 등급:외부 조명의 경우 다음을 선택하십시오.AEC-Q101자격을 갖춘 운전자. 이 부품은 SWF(측면 습식 측면)를 지원하므로 무결점 제조를 위한 요구 사항인 솔더 조인트의 자동 광학 검사(AOI)가 가능합니다.
- 커패시터:최소 105°C 정격의 높은 리플 전류 커패시터를 사용하십시오.
3. 납땜성 및 검사
- AOI 규정 준수:측면 습식 측면이 없는 무연 패키지(DFN/QFN)에는 값비싼 X선 검사가 필요합니다. SWF 기술은 표준 AOI를 허용하여 조립 비용을 크게 절감합니다.
- 솔더 마스크 등록:구리 노출을 방지하려면 잘못된 등록을 최대 ±0.004인치로 유지해야 합니다.
4. 전기 안전(연면거리 및 공간거리)
- AC-DC 드라이버(오프라인)의 경우 고전압 트레이스(주 전원)와 저전압 2차측 사이에 충분한 간격을 확보하십시오.
- 가연성 등급:모든 재료가 충족되어야 함UL94V-0. 이 등급은 보드의 납땜 면에 물리적으로 표시되어야 합니다.
애플리케이션별 요구사항
섹터에 따라 LED 드라이버 PCBA에 다른 스트레스가 가해집니다.
- 자동차 헤드라이트(ADB):다음을 갖춘 고전류(8A+) 드라이버가 필요합니다.EMC 규정 준수(CISPR 25 클래스 5). 보드 크기는 종종 제한되어 4개 이상의 레이어 스택이 필요합니다.
- 산업용 하이베이:서지 보호 및 넓은 입력 전압 범위(90~305V AC)에 중점을 둡니다.
- 소비자(LED 전구):선형 드라이버가 포함된 비용에 민감한 단일 레이어 알루미늄 PCB입니다.
자주 묻는 질문(FAQ)
다음은 기술 관련 세 가지 일반적인 질문입니다.LED 드라이버 PCBA소싱 및 디버깅.
Q1: 구성 요소가 새 제품임에도 불구하고 LED 드라이버 PCBA가 몇 달 후에 작동하지 않는 이유는 무엇입니까?
에이:근본 원인은 거의 항상열 스트레스또는납땜 불량. 다음을 확인하세요.
1. 접합 온도:드라이버 IC의 Tc(케이스 온도)를 측정하셨나요? 경험상 85°C 이상에서 10°C씩 상승할 때마다 커패시터의 수명이 절반으로 줄어듭니다.
2. 구리 기아:IC의 열 패드가 올바르게 납땜되지 않아 고장이 많이 발생합니다. 사용하여측면 웨터블 측면열 패드가 완전히 연결되었는지 확인하기 위해 AOI 검증이 가능한 설계입니다.
3. 재료 Tg:드라이버가 과열되면 표준 FR4(Tg 130°C)가 시간이 지남에 따라 성능이 저하될 수 있습니다. 업그레이드150°C+또는 알루미늄 코어 PCBA.
Q2: 양산 전에 프로토타입 LED 드라이버 PCBA의 품질을 어떻게 검증합니까?
에이:육안 검사에만 의존하지 마십시오. 3단계 인증 절차가 필요합니다.
1. 전기 테스트(플라잉 프로브):네트워크 연결에 대한 100% 확인은 필수입니다. 고전압 네트와 저전압 네트 사이에 단락이 발생하지 않도록 하십시오.
2. 열화상:1시간 동안 전체 로드로 드라이버를 실행합니다. 열화상 카메라를 사용하여 IC 케이스 온도가 데이터시트 사양과 일치하는지 확인하세요.
3. 솔더 조인트 마이크로섹션:DFN 패키지의 경우 샘플 조인트를 단면으로 잘라 보이드가 있는지 확인해야 합니다. 공극은 전체 패드 면적의 25%를 초과해서는 안 됩니다.
Q3: "ENIG" 표면 마감은 LED 드라이버에 어떤 역할을 하며, 추가 비용을 지불할 가치가 있습니까?
에이:ENIG(Electroless Nickel Immersion Gold)는 고신뢰성 LED 드라이버에 매우 중요합니다.
- 중요한 이유:표준 HASL(Hot Air Solder Leveling)은 표면을 고르지 않게 만듭니다. 작은 피치의 LED 드라이버 IC(예: QFN 또는 DFN)의 경우 적절한 납땜을 위해서는 평탄도가 필요합니다.
- "골드" 혜택:금은 니켈 층을 산화로부터 보호합니다. 니켈이 산화되면 "블랙 패드" 증후군이 발생하여 보기에는 좋지만 열 사이클링(실외 조명에서 흔히 발생) 시 균열이 발생하는 납땜 접합이 발생합니다.
- 평결:자동차 또는 실외 사용의 경우 ENIG는 협상 대상이 아닙니다. 일회용 소비자 전구의 경우 OSP 또는 HASL이면 충분합니다.
요약
견고한LED 드라이버 PCBA선택한 IC에 의해서만 정의되는 것이 아니라구리 무게, 열을 통한 전략, 그리고표면 마무리. 항상 IPC-6012 클래스 2 또는 클래스 3 규정 준수를 요구하고 중요한 자동차 애플리케이션의 측면 습식 측면에 우선 순위를 두어 AOI 검증을 보장합니다.
20년간의 업계 테스트를 통해 검증된 이러한 매개변수를 준수함으로써 LED 어레이에 맞는 드라이버 수명(일반적으로 L70 성능의 50,000시간 이상)을 보장합니다.
