전자 제조 및 SEO 분야에서 20년 동안 저는 수백 개의 출구 표지판 어셈블리를 감사했습니다. 이 가이드에서는 시설 관리자와 지정자가 실제로 검색하는 기술 사양, 규정 준수 표준, 실제 성능 지표를 다룹니다.

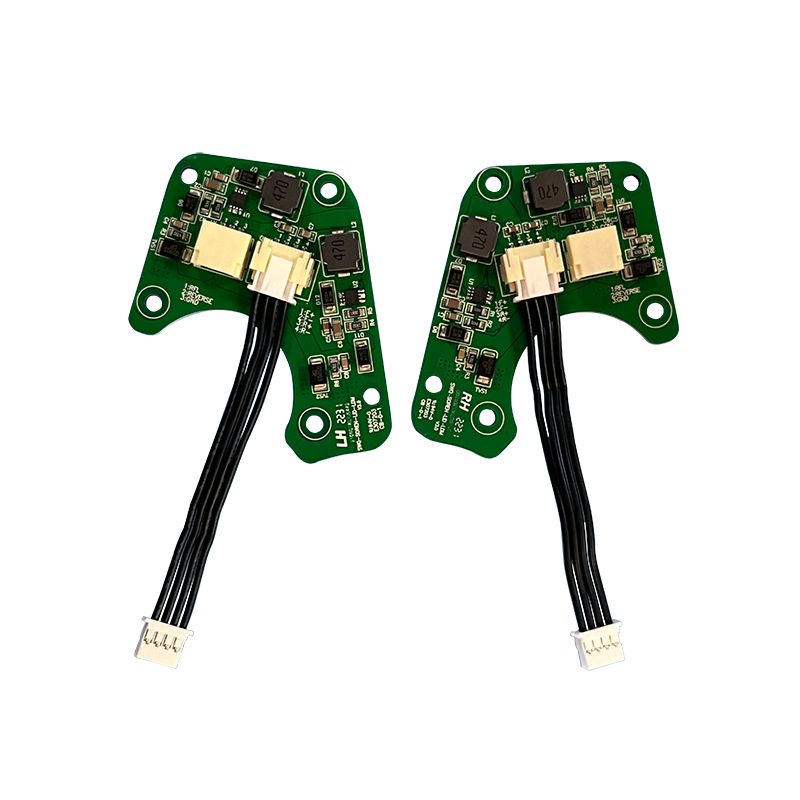

출구 표지판 PCBA의 차이점은 무엇입니까?
표준 조명 보드와 달리 출구 표지판 PCBA는 세 가지 기능을 동시에 관리해야 합니다.
- 이중 전원 경로:AC 라인 입력(120V 또는 277V) 및 백업 배터리 충전 회로.
- 비상 전환 전환:정전 후 0.1초 이내에 DC 배터리로 자동 전환됩니다.
- LED 스트링 관리:6~36개의 빨간색 또는 녹색 LED에 대한 정전류 제어.
건축법에 따라 정전 시 90분 동안 조명을 켜야 하므로 PCBA 설계에서는 낮은 대기 전류와 안정적인 배터리 충전을 우선시해야 합니다.
핵심 기술 사양
아래 나열된 모든 매개변수는 UL 924 및 NFPA 101 표준을 충족하거나 초과합니다. 항상 공급업체에 인증을 확인하십시오.
입력 및 출력 전력
매개변수표준 값규정 준수입력 전압(AC)120V / 277V / 347V(50-60Hz)UL 924긴급 모드 전압6V ~ 12V DC(NiCd 또는 LiFePO4 배터리)NFPA 101총 출력 전력2W ~ 8W(LED 수에 따라 다름)Energy Star역률(AC 모드)최대 부하 시 ≥0.90IEC 61000-3-2효율>82%(AC-DC 변환)DOE 2021 표준
배터리 충전 사양
매개변수값참고충전 전압(NiCd)7.2V~8.4V(6V 공칭 팩의 경우)온도 보상충전 전류50mA~200mA(정전류)과열 방지배터리 유형 지원NiCd, NiMH, LiFePO4프리미엄 PCBA에서 자동 감지충전 시간24시간(100% 용량)UL 요구 사항 충족낮은 배터리 차단5.4V ±0.2V과방전 방지
환경 및 물리적
매개변수등급작동 온도0°C ~ +50°C(실내) / -10°C ~ +55°C(습한 장소)보관 온도-20°C ~ +60°CPCB 기본 재질FR4(Tg 최소 130°C) 또는 비용 절감 버전의 경우 CEM-1 구리 두께1oz. 2 온스에. (1차 전력 트레이스에는 2온스가 필요합니다.)가연성 등급UL 94V-0(보드에 표시됨)
UL 924 준수 PCBA의 주요 설계 특징
코드 준수출구 표지판 PCBA선택 사항이 아닙니다. 검사관이 확인하는 사항은 다음과 같습니다.
1. 자동긴급이체
- 환승 시간:보드는 0.1초 이내에 AC에서 배터리로 전환되어야 합니다. 사람의 눈에 보이는 지연은 검사에 실패합니다.
- 테스트 회로:통합 푸시 버튼 테스트 포인트는 AC 주전원을 분리하지 않고 정전을 시뮬레이션해야 합니다. 이는 필수 UL 924 기능입니다.
2. 배터리 관리 시스템(BMS)
- 과충전 보호:배터리 전압이 8.4V(6V NiCd 팩의 경우)에 도달하면 PCBA는 충전을 중지해야 합니다.
- 역극성 보호:배터리 입력의 다이오드는 설치자가 배터리를 거꾸로 연결할 경우 손상을 방지합니다. 이는 현장 고장의 주요 원인입니다.

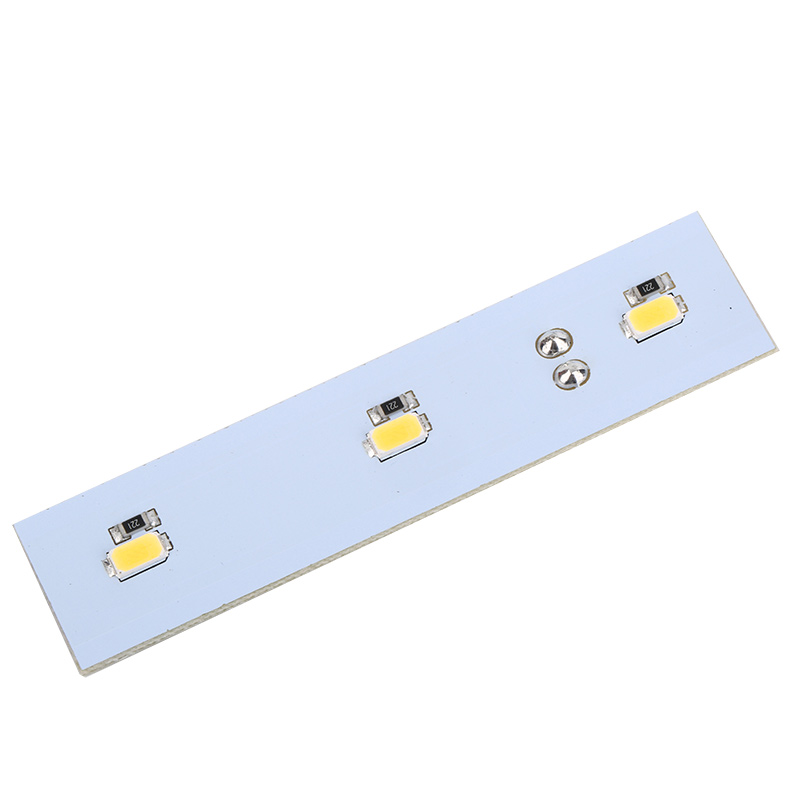

3. LED 구성 유연성
대부분의 출구 표지판 PCBA 보드는 여러 LED 배열을 지원합니다.
- 6-LED 시리즈:알루미늄 압출 간판(빨간색 또는 녹색)의 표준입니다.
- 12-LED 병렬 + 시리즈:양면 간판(복도 또는 천장 장착)에 일반적입니다.
- 18~36개의 LED 어레이:고휘도 출구 표지판(100칸델라)에 사용됩니다.

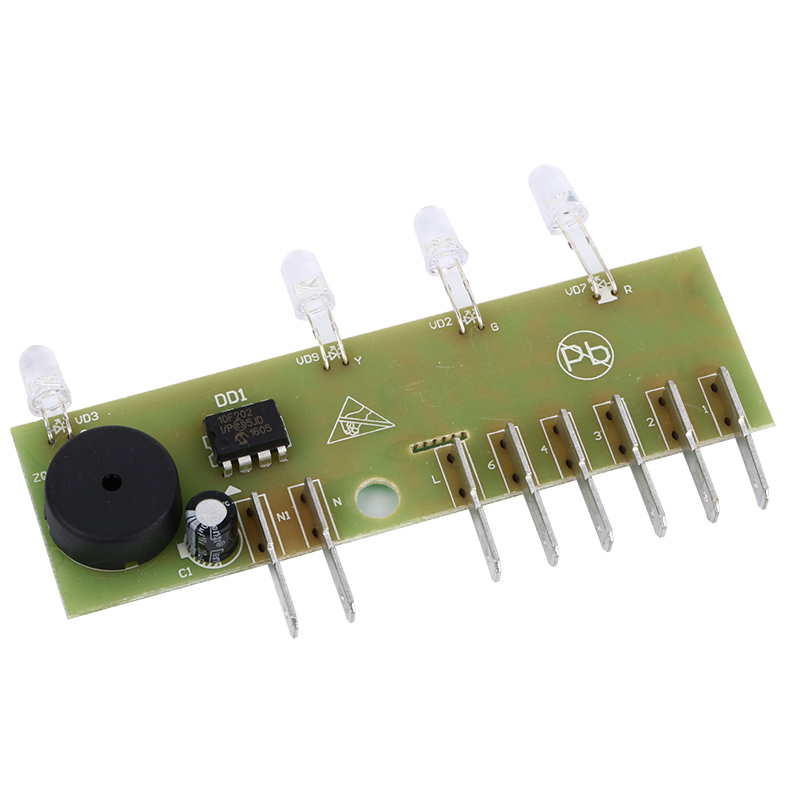

4. 자가 진단(고급 장치)
프리미엄 PCBA에는 다음과 같은 마이크로 컨트롤러가 포함되어 있습니다.
- 30일마다 배터리 용량을 기록합니다.
- 빨간색/녹색 상태 LED를 깜박여 배터리 상태를 나타냅니다.
- 배터리가 정격 용량의 80% 미만으로 떨어지면 청각 경보(옵션)를 신호합니다.
꼭 확인해야 할 인증
무엇이든 주문하기 전에출구 표지판 PCBA, 다음 세 가지 문서를 요청하세요.
인증관할권검증 대상UL 924미국긴급 조명 및 전원 장비NFPA 101(생명 안전 코드)미국조명 지속 시간(90분) 및 전송 시간CSA C22.2 No. 141캐나다비상 조명 장비RoHS 3(2015/863/EU)EU위험 제한 물질 없음
경고:실크스크린 레이어에 눈에 보이는 UL 마크가 없는 PCBA는 거의 확실히 인증되지 않은 것입니다. 현장 조사관은 이로 인해 건물 전체를 실패시킬 수 있습니다.
제조 품질 지표
공급업체를 평가할 때 이 체크리스트를 사용하십시오.출구 표지판 PCBA.
- 솔더 마스크 등록:정렬 불량은 0.005인치를 초과해서는 안 됩니다. 고전압 트레이스에 노출된 구리는 감전 위험이 있습니다.
- 실크스크린 가독성:모든 구성요소 지정자(R1, C2, IC1), 극성 표시 및 UL 파일 번호는 조립 후 명확하게 읽을 수 있어야 합니다.
- 스루홀 구성요소:배터리 커넥터와 테스트 스위치는 콜드 조인트를 방지하기 위해 손으로 납땜하지 말고 웨이브 납땜으로 해야 합니다.
- 컨포멀 코팅(옵션):습기가 많은 장소(화장실, 지붕이 있는 실외 출구)의 경우 PCBA에는 아크릴 또는 우레탄 등각 코팅이 필요합니다. 모든 구성 요소에 무광택 또는 광택 마감 처리가 되어 있는지 확인하십시오.
출구 표지판 PCBA FAQ
다음은 제가 시설 엔지니어와 조달 전문가로부터 자주 받는 세 가지 기술적인 질문입니다.

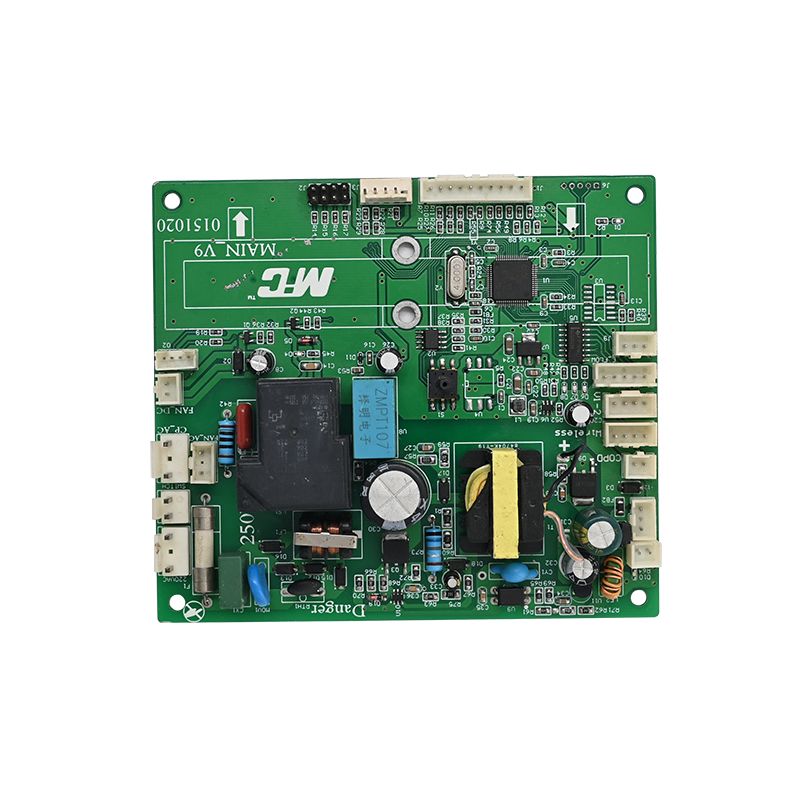

Q1: 출구 표지판에 전용 출구 표지판 PCBA 대신 표준 LED 드라이버 PCBA를 사용할 수 있습니까?
에이:아니요, 이것이 위험한 이유가 여기에 있습니다. 표준 LED 드라이버 PCBA에는 세 가지 중요한 회로가 없습니다.
1. 배터리 백업 전환:표준 드라이버는 AC 전력 손실을 감지하지 못합니다. 정전 중에 출구 표지판이 즉시 어두워지며 90분의 조명이 필요한 NFPA 101을 위반합니다.
2. 저전압 차단:이것이 없으면 PCBA는 계속해서 배터리를 5V 미만으로 소모하여 3주기 이내에 NiCd 또는 LiFePO4 셀을 영구적으로 파괴합니다.
3. 테스트 버튼 인터페이스:건물 검사관에게는 수동 테스트 기능이 필요합니다. 표준 드라이버에는 이 신호 경로가 포함되어 있지 않습니다.
결론:UL 924 등재 구매출구 표지판 PCBA오직. 일반 보드에서 5달러를 절약하면 검사 실패로 인해 수천 달러의 비용이 발생합니다.
Q2: 내 출구 표지판 PCBA가 뜨겁습니다. 배터리로 30분 후에 LED가 어두워집니다. 무엇이 실패했나요?
에이:LED 문제가 아닌 배터리 성능 저하 문제입니다. 진단 순서는 다음과 같습니다.
1. 충전 전압 확인:AC 전원을 공급한 상태에서 배터리 단자 전체를 측정합니다. 7.2V ~ 8.4V(6V NiCd 팩의 경우)가 표시되어야 합니다. 전압이 6.5V 미만이면 PCBA의 충전 회로에 결함이 있는 것입니다.
2. 테스트 배터리 용량:배터리를 분리하고 200mA를 소비하는 저항을 로드합니다. 정상적인 6V NiCd 팩은 최소 90분 동안 5.4V 이상을 유지해야 합니다.
3. 부식 검사:NiCd 배터리는 3~5년 후에 수산화칼륨이 누출됩니다. 이 흰색 결정성 잔류물은 PCBA의 구리 흔적을 먹습니다. 어디든 흰색 가루가 보이면 배터리와 PCBA를 모두 즉시 교체하세요.
일반적인 수정 사항:표시가 작동하더라도 4년마다 배터리를 교체하십시오. 이는 숨겨진 용량 손실을 방지합니다.
Q3: 각각의 테스트를 거치지 않고 500개의 출구 표지판 PCBA 보드 배치가 UL을 준수하는지 어떻게 확인할 수 있습니까?
에이:세 가지 검증 계층을 사용합니다.
1. UL 후속 서비스(FUS):UL에 등재된 모든 정품 PCBA는 예고 없이 UL 감사를 허용하는 공장에서 생산됩니다. 보드의 UL 마크에는 파일 번호(예: UL E123456)가 포함되어야 합니다. UL의 Product iQ 데이터베이스에서 이 번호를 검색하십시오. 표시되지 않으면 해당 마크는 위조된 것입니다.
2. 날짜 코드 일치:PCBA 실크스크린에는 날짜 코드(YYWW 형식)가 있어야 합니다. 이 날짜 코드가 UL 인증 보고서의 생산 기간과 일치하는지 확인하세요. 그 창 밖에서 만들어진 보드는 덮이지 않습니다.
3. 무작위 파괴 테스트:유닛 500개마다 보드 2개를 희생합니다. 잘라서 열어서 다음 사항을 검사하십시오.
- 올바른 퓨즈 정격(예: 250V 3A 슬로우 블로우).
- 적절한 변압기 절연(1차와 2차 사이의 최소 간격 0.125인치).
- 승인되지 않은 구성 요소 대체가 없습니다(예: 105°C 대신 85°C 커패시터).
전문가 팁:대량 주문에 대한 비용을 지불하기 전에 공급업체로부터 "UL 승인 통지"를 요청하십시오.
요약: 올바른 출구 표지판 PCBA 선택
품질출구 표지판 PCBA세 가지 협상할 수 없는 기능으로 정의됩니다.
1. UL 924 목록검증 가능한 파일 번호로
2. 0.1초 이내 자동이체적절한 저전압 차단이 필요합니다.
3. 배터리 충전 회로NiCd, NiMH 또는 LiFePO4 화학용으로 설계되었습니다.
시설 관리자의 경우 자가 진단을 통해 이사회를 우선시합니다. OEM의 경우 항상 전력 트레이스 및 UL 94V-0 라미네이트에 2온스 구리를 지정하십시오. 검증된 제조 문서와 제3자 인증은 규정 준수 및 탑승자 안전을 위한 신뢰할 수 있는 유일한 경로입니다.
