안정적인 심기 조명 PCBA를 만드는 방법

식재 조명(원예용 LED 설비)은 매일 12~16시간 연속 작동, 높은 습도 환경(60~90% RH) 및 심각한 열 스트레스 등 까다로운 조건에서 작동합니다. PCBA는 전체 설비의 중추입니다. 여기서 실패는 작물 손실과 에너지 낭비를 의미합니다.

산업 및 농업 부문에 걸쳐 전력 전자 장치 및 PCB 제조 분야에서 20년의 경험을 바탕으로 저는 수백 건의 재배 조명 분야 실패를 분석했습니다. 이 가이드에서는 조명 PCBA 심기를 위한 재료 선택, 열 관리, 스펙트럼 설계 및 입증된 신뢰성 매개변수를 다룹니다.

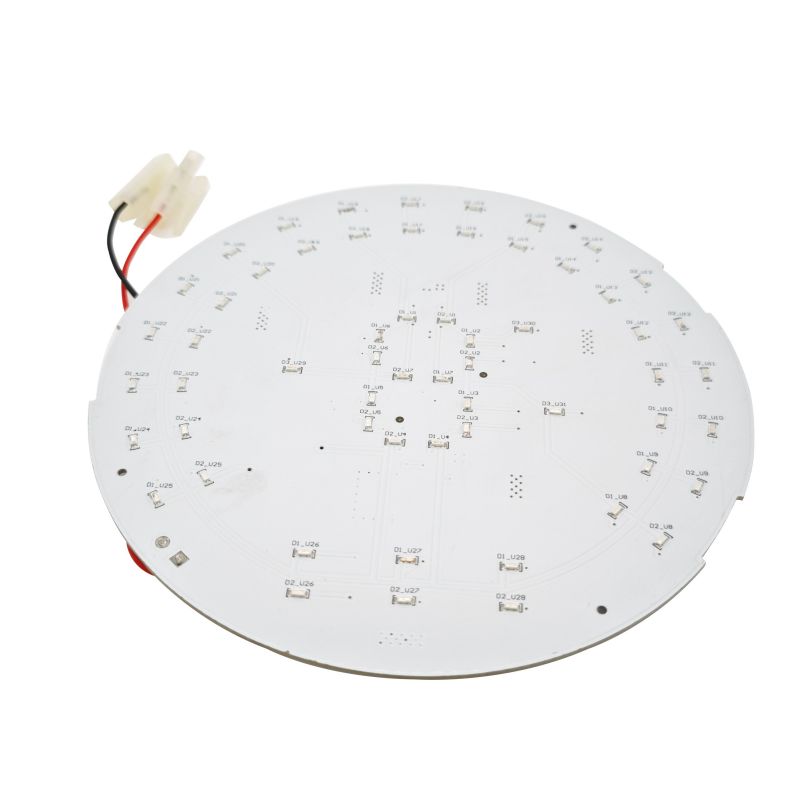

심기 조명 PCBA가 해야 할 일

식재등 PCBA는 인공조명을 통해 식물의 광합성을 지원합니다. 표준 조명과 달리 원예용 PCBA는 지속적인 고전력 작동을 관리하면서 특정 파장(개화용 빨간색, 식물 성장용 파란색)을 제공해야 합니다.

심기 조명 PCBA의 필수 기능:

- 스펙트럼 출력 제어:편차가 ±5nm 이하인 정확한 파장(빨간색 660nm, 파란색 450nm)에서 LED 칩을 구동합니다.

- 열 분산:조기 루멘 감가상각을 방지하기 위해 LED 접합부에서 열을 제거합니다.

- 전력 조절:AC 입력(85~265V) 또는 DC 입력(12~52V)을 LED 스트링의 안정적인 정전류로 변환합니다.

- 환경 보호:온실의 습도와 온도 변화를 견딥니다.

표준 LED PCBA와의 주요 차이점:가벼운 PCBA를 심으려면 더 높은 전력 밀도(보드당 40W ~ 200W+)와 다양한 작물 유형에 대한 특정 스펙트럼 조정이 필요합니다.

핵심 기술 사양

성장 단계별 스펙트럼 요구 사항

성장 단계주파장전형적 빨간색:청색 비율적용식물(잎/줄기)450nm(청색)3:1 ~ 4:1상추, 허브, 잎채소꽃/결실660nm(적색)5:1 ~ 9:1토마토, 고추, 대마초전체 스펙트럼400-700nm + 흰색가변보조 온실 조명

현재 원예용 LED 표준 및 제조업체 사양을 기준으로 합니다.

전기 및 전력 사양

매개변수저전력(가정/DIY)중전력(상업용)고전력(수직 농장)총 전력10W-40W40W-120W120W-300W+입력 전압12V-24V DC45-52V DC48V DC 또는 AC 85-265VLED 당 전류 채널350mA-700mA700mA-1500mA1500mA-2800mA전류 편차±5%±2%±1%전력 변환 효율>85%>90%>93%

상업용 재배 조명 PCBA 사양에서 파생된 전력 범위.

물리적 및 열적 사양

매개변수FR4 표준알루미늄 MCPCBC구리 MCPCB열 전도도0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·K구리 중량1 oz1-2 oz2-3 oz레이어 수2-4 레이어1-2 레이어1-2 레이어최대 작동 온도130°C(Tg)60°C 표면70°C 표면일반 용도저전력 (<30W) 대부분의 상업용 조명초고전력

원예 응용 분야에 대한 PCB 제조 표준을 기반으로 합니다.

PCB 재료 선택: 신뢰성에 매우 중요

PCB 재료의 선택은 심기 조명 수명과 성능을 직접적으로 결정합니다.

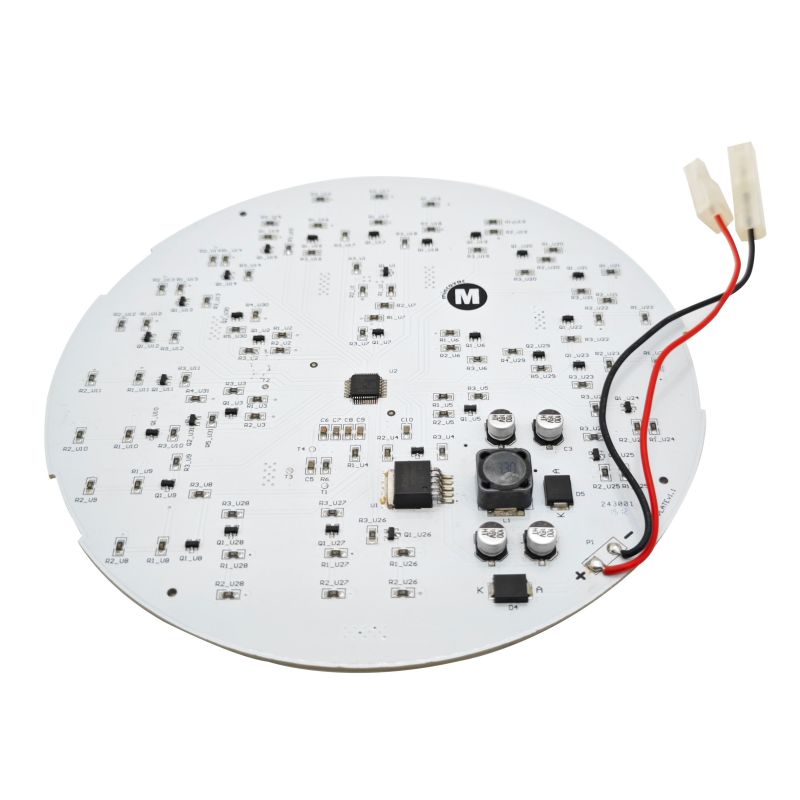

알루미늄 MCPCB (조명 설치에 가장 일반적)

알루미늄 MCPCB는 상업용 재배 조명 PCBA의 80% 이상을 차지합니다. 열 성능과 비용의 최적의 균형을 제공합니다.

매개변수표준 알루미늄고성능 알루미늄열전도율1-3 W/m·K5-9 W/m·K유전체층 두께50-100μm75-150μm파괴 전압2-3 kV3-5 kVm²당 비용(대량)~$30~$50

알루미늄을 선택해야 하는 경우:대부분의 상업용 식물 조명은 40W에서 200W까지입니다. 1~3W/m·K 알루미늄 PCB는 표준 LED 밀도에 충분합니다.

FR4(비용 민감형 또는 저전력)

FR4 심기 조명 PCBA는 다음에만 적합합니다.

- 30W 이하의 저전력 설비

- 외부 방열판을 갖춘 디자인

- 단기 또는 취미로 응용

한정:FR4는 열을 효과적으로 발산할 수 없습니다. LED 접합 온도는 동급 알루미늄 MCPCB 설계보다 15~25°C 더 높습니다.

세라믹 PCBA(프리미엄/고신뢰성)

세라믹 기판(알루미나 또는 질화알루미늄)은 유전층을 완전히 제거하여 20-200+ W/m·K의 열 전도성을 달성합니다.

가장 적합한 대상:극도로 높은 전력 밀도(>3 W/cm²) 또는 절대적인 신뢰성이 요구되는 애플리케이션.

지속적인 작동을 위한 열 관리

식재등은 1년 365일 매일 12~16시간 작동됩니다. 열 관리는 최고의 신뢰성 요소입니다.

열 경로 최적화

경험 법칙:LED 접합 온도가 10°C 감소할 때마다 수명은 두 배로 늘어납니다.

설계 요소요구사항검증 방법 LED 패드 아래 열 비아 LED당 최소 9개 비아(직경 0.3mm)X선 검사를 통해충진구리 또는 에폭시로 충진 및 캡핑 단면고전력 LED당 열 확산을 위한 구리 면적300-500mm²PCB 레이아웃 검토열 패드의 솔더 범위80-90% 적용 범위(큰 공극 없음)X선, 공극 <25%표면 온도(최대에서) 부하)60°C 이하 (LED 패드 영역)열화상

감열재(TIM)

MCPCB와 고정 방열판 사이:

- 필수 TIM:실리콘 또는 세라믹 열 패드(최소 3W/m·K)

- 두께:0.5mm~1.5mm

- 압축:에어 갭을 제거하기 위해 20-30%

전류 추적을 위한 구리 무게

트레이스당 전류최소 구리 무게권장 구리 무게<500mA1oz1oz500mA-1.5A1oz2oz1.5A-3A2oz2oz 솔더 오프닝 포함3A+2oz병렬 트레이스 포함3oz

원예 조명에 대한 IPC-2221 현재 용량 표준을 기반으로 합니다.

스펙트럼 설계 및 파장 제어

식물은 다양한 성장 단계에 대해 특정 광 스펙트럼이 필요합니다. PCBA는 이러한 파장을 정확하게 전달해야 합니다.

조명을 심는 데 필요한 표준 파장

파장색상기능LED 칩 유형450-460nm로얄 블루영양생장, 엽록소 흡수블루 LED660-665nm진한 레드개화, 결실, 광형태형성적색 LED730-740nm원적색에머슨 효과, 개화 개시원적색 LED3000K-5000K백색전체 스펙트럼, 시각적 편안함백색 LED

빨간색:파란색 비율 권장 사항

식물 유형권장 빨간색:파란색 비율참고잎채소(상추, 시금치)3:1 ~ 4:1 컴팩트하게 성장하기 위한 더 높은 파란색 열매를 맺는 식물(토마토, 고추)5:1~9:1 꽃/과일 발달을 위해 더 높은 빨간색허브(바질, 고수)4:1~6:1 균형 잡힌 스펙트럼전체주기 대마초4:1(채소)~8:1(꽃)조절 가능 스펙트럼 선호

업계 소스의 원예용 LED 설계 지침을 기반으로 합니다.

파장 안정성을 위한 전류 제어

LED 파장은 전류 변화에 따라 이동합니다. 스펙트럼 정확도를 유지하려면:

- 최대 전류 편차:모든 LED 스트링에서 ±2%

- 권장 편차:프리미엄 디자인의 경우 ±1%

- 측정 방법:직렬 저항기 전압 강하 또는 인라인 전류 측정기

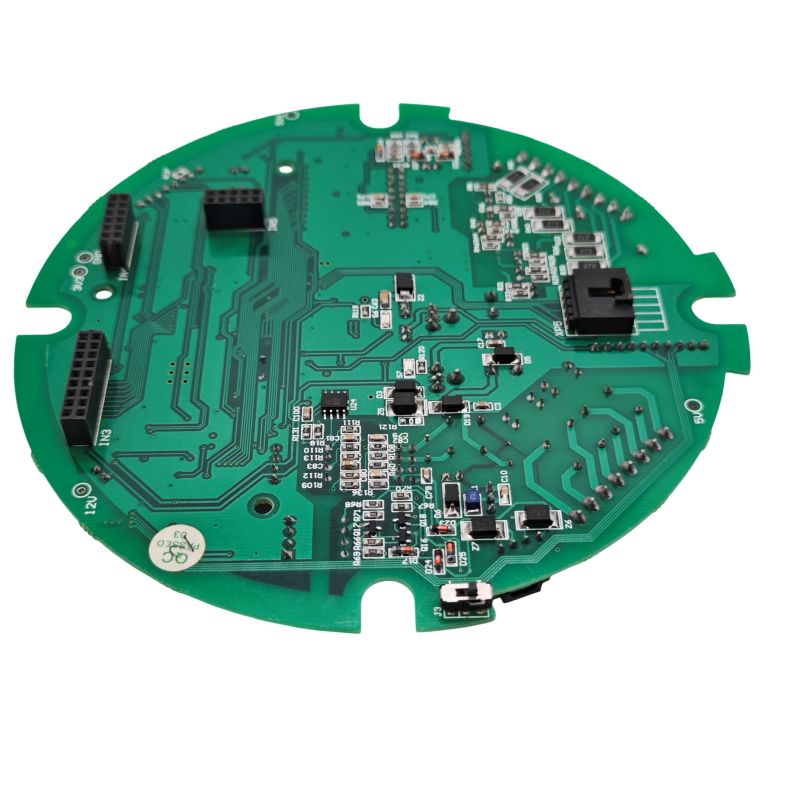

드라이버 토폴로지 및 회로 설계

정전류와 정전압

심기 조명 PCBA에는 다음이 필요합니다.정전류 구동각 LED 스트링마다 안정적인 파장을 유지하고 열 폭주를 방지합니다.

토폴로지최상장점단점선형 정전류저전력(<30W)단순하고 낮은 EMI높은 전압 강하에서 비효율적벅 컨버터중간 전력(30~100W), Vin > Vf효율성(90~95%)인덕터, 스위칭 잡음 필요부스트 컨버터Vf > Vin을 갖춘 LED 스트링스텝업 기능더 많은 부품 수다채널 정전류고전력(>100W), 조정 가능 스펙트럼개별 채널 제어, 고효율복잡하고 비용이 높음

필요한 보호 회로

보호 유형구성요소 사양역극성쇼트키 다이오드 또는 P-FET입력 시 음전압 차단과전압TVS 다이오드최대 1.2x 입력에서 클램프과전류(채널당)PTC 퓨즈 또는 감지 저항기 + 차단1.3x 공칭 전류에서 트립ESD 보호입력의 제너 다이오드최소±8kV

재배실을 위한 환경 보호

심기 조명은 습도가 높은 환경(60-90% RH)에서 작동합니다. 안정적인 작동을 위해서는 습기 보호가 필수입니다.

컨포멀 코팅 요구 사항

코팅 유형최적 용도도포 방법재작업성아크릴(AR)일반 원예스프레이 또는 딥쉬움실리콘(SR)극도의 습도, 유연한 PCB선택적 스프레이어려움우레탄(UR)바닷물 또는 화학물질 노출스프레이매우 어려움

최소 코팅 두께:0.03mm(1.2밀)

수분 보호 체크리스트

- 컨포멀 코팅모든 솔더 조인트 및 노출된 구리 위에

- 포팅커넥터 및 고전압 영역용(극한 환경용 옵션)

- 밀봉된 커넥터(야외 또는 고습 온실의 경우 최소 IP65)

- ENIG 표면 마감(구리 부식 방지, HASL은 권장되지 않음)

운영 환경 제한

매개변수실내 재배온실실외습도 범위40-70% RH60-90% RH10-100% RHT온도 범위15-30°C-5 ~ 40°C-20 ~ 50°C최소 IP 등급IP20(실내 건조)IP44(물 튀김)IP65(내후성)

심기 조명 PCBA 레이아웃 규칙

규칙 1: 전원과 신호 분리

- AC/DC 입력 섹션을 LED 드라이브 트레이스로부터 격리된 상태로 유지합니다.

- 최소 연면거리 : 고전압부와 저전압부 간 3mm

규칙 2: 고전류 루프를 줄이세요

- LED 드라이버를 LED 커넥터에 최대한 가깝게 배치합니다.

- 루프 면적을 최소화하여 EMI 감소

규칙 3: LED용 열 패드 설계

- 각 LED 열 패드에는 최소 9개의 열 비아(0.3mm)가 필요합니다.

- 납땜성을 위해 비아를 채우고 캡핑해야 합니다.

규칙 4: 땅에 구리를 붓는다

- 레이어 2에 견고한 접지면 사용(2레이어 MCPCB의 경우 접지는 금속 코어임)

- FR4 설계의 경우: 분할이 최소화된 전용 접지 레이어

규칙 5: 데이지 체인 전력 분배

- 긴 선형 식재 조명 PCBA(최대 1500mm)의 경우 전원 트레이스를 중앙 버스로 라우팅합니다.

- 이전 세그먼트의 끝이 아닌 버스에서 각 LED 세그먼트를 공급합니다.

제조 및 조립 요구 사항

Light PCBA 심기를 위한 SMT 조립 사양

매개변수요구사항검증솔더 페이스트무연(SAC305 또는 유사)RoHS 준수

Planting Light PCBA의 품질 테스트

테스트방법통과/실패 기준ICT(회로 내 테스트)자동 프로브 고정 장치모든 구성 요소 존재, 올바른 값LED 극성 확인다이오드 모드 또는 육안 검사100% 올바른 방향전체 부하에서 열 이미징1시간 작동 후 IR 카메라핫스팟 없음 >70°C(LED 패드 <60°C 목표)분광 확인분광계(0.1nm 해상도)사양에서 파장 편차 ≤±5nm번인 테스트전체에서 24~48시간 전원, 실내 주변 LED 오류 없음, 깜박임 없음

상업용 심기 조명 PCBA 생산의 경우 다음 매개변수를 100% 테스트하는 것이 좋습니다.

- LED 극성 확인(자동광학검사)

- 솔더 조인트 품질(모든 전원 구성 요소의 AOI)

- 개방형/단락 테스트(비행 프로브 또는 못바닥)

- 열 검증(샘플 기준, 생산량의 10%)

심기 조명 PCBA FAQ

Q1: 하루 18시간 작동하는 고출력(200W+) 식재등에 가장 적합한 PCB 재료는 무엇입니까?

에이:고전력 연속운전을 위해서는최소 3W/m·K 열전도율을 갖는 알루미늄 MCPCB표준 선택입니다. 실제 현장 데이터를 기반으로 한 결정 매트릭스는 다음과 같습니다.

소비전력권장재질열전도율예상수명40W~100W표준알루미늄 MCPCB(1~2W/m·K)1~2W/m·K30,000~50,000시간100W~200W고성능 알루미늄(3~5W/m·K)3~5W/m·K50,000~70,000 시간200W~300W+프리미엄 알루미늄(5~9W/m·K) 또는 구리 코어5~9+ W/m·K70,000~100,000시간

고출력을 위해 FR4 대신 알루미늄을 사용하는 이유:200W의 심기 조명은 상당한 열을 발생시킵니다. FR4는 열전도율이 0.3-0.5 W/m·K에 불과해 절연체 역할을 합니다. LED 접합 온도는 몇 분 내에 100°C를 초과하여 루멘 감가상각이 급격히 발생합니다(6개월 이내에 30~50% 손실).

세라믹 PCBA 대안:극도의 신뢰성을 위해 또는 PCB 크기가 심각하게 제한되는 경우(고전력 밀도 >3 W/cm²) 세라믹 기판(알루미나 또는 질화알루미늄)은 유전층을 완전히 제거하여 20-200+ W/m·K를 달성합니다. 하지만 가격은 알루미늄 MCPCB보다 3~5배 더 비싸다.

대부분의 상업용 재배자의 결론:고성능 알루미늄 MCPCB(5W/m·K)는 200W+ 고정 장치에 대해 비용과 신뢰성의 최상의 균형을 제공합니다.

Q2: 트레이스 과열을 방지하기 위해 심기용 PCBA에 필요한 구리 중량을 어떻게 계산합니까?

에이:이러한 원예 관련 지침과 함께 IPC-2221 공식을 사용하십시오. 트레이스 과열은 고출력 식물 조명의 일반적인 실패 모드입니다.

1단계 - 트레이스당 최대 전류 결정:
48V에서 일반적인 100W 심기 조명의 경우: 전류 = 100W / 48V = 스트링당 2.08A

2단계 - 허용 가능한 온도 상승(ΔT)을 선택합니다.

- 10°C 상승:50,000시간 이상의 수명을 보장합니다(상업용으로 권장).

- 20°C 상승:소비자 등급에 적합

- 30°C 상승:높은 위험---추적은 시간이 지남에 따라 솔더 조인트를 약화시킵니다.

3단계 - 전류를 기준으로 구리 중량을 선택합니다.

현재1oz 구리 필요 폭(ΔT=20°C)2oz 구리 필요 폭(ΔT=20°C)권장 사항1A30mils(0.76mm)15mils(0.38mm)1oz 허용2A70mils(1.78mm)35mils(0.89mm)2oz 권장3A120mils(3.05mm)60 밀(1.52mm)최소 2온스5A220밀(5.59mm)110밀(2.79mm)3온스 권장

4단계 - 단순화된 공식을 사용하여 계산합니다(외부 트레이스의 경우 구리 2oz).

폭(mils) = 전류(Amps) × 35(ΔT=20°C의 경우)

2.08A의 예: 2.08 × 35 = 73mils(1.85mm) 최소 폭

20% 안전 마진 추가:73 × 1.2 = 88밀(2.23mm)

가벼운 PCBA 심기에 대한 전문적인 권장 사항:

- 최소 2온스 구리 사용>1A를 전달하는 모든 트레이스에 대해

- 3 온스 구리를 사용3A를 초과하는 트레이스 또는 보드 공간이 제한된 경우

- 솔더 마스크 개구부 추가고전류 트레이스에서---추가 솔더로 전류 용량이 20-40% 증가합니다.

확인 방법:프로토타입 조립 후 최대 부하에서 적외선 카메라로 추적 온도를 측정합니다. 트레이스가 70°C를 초과하는 경우 구리 무게를 늘리거나 트레이스를 넓힙니다.

Q3: 플랜트 라이트 PCBA에서 빛 출력이 고르지 않거나 깜박이는 원인은 무엇이며 어떻게 해결합니까?

에이:고르지 못한 조명 출력과 깜박임은 일반적으로 다음으로 인해 발생합니다.병렬 LED 스트링 간의 전류 불일치또는불충분한 벌크 커패시턴스. 진단 순서는 다음과 같습니다.

근본 원인 1 - 병렬 문자열의 현재 불일치(가장 일반적):

여러 LED 스트링이 단일 정전류 드라이버에 병렬로 연결된 경우 순방향 전압(Vf)의 작은 차이로 인해 한 스트링이 다른 스트링보다 더 많은 전류를 소비하게 됩니다. 가장 뜨거운 스트링은 가장 많은 전류를 끌어오고 더 가열되며(Vf는 온도에 따라 떨어짐) 더 많은 전류를 끌어옵니다. 즉, 열폭주입니다.

해결책:

- 사용스트링당 별도의 정전류 드라이버(고전력에 선호됨)

- 아니면 추가하세요밸런싱 저항기(0.5-2Ω)을 각 스트링과 직렬로 연결하여 전류 균등화

- 저항기 전력량: P = I² × R(예: 1A² × 1Ω = 1W 저항기)

근본 원인 2 - 드라이버 출력의 대량 정전 용량 부족:

펄스 폭 변조(PWM) 디밍은 출력 커패시턴스가 너무 작은 경우 눈에 보이는 깜박임을 생성합니다. LED 전류는 각 PWM 사이클에 따라 상승 및 하강합니다.

PWM 주파수최소 벌크 커패시턴스플리커 가시성100-200Hz1000μF+대부분의 사람들에게 표시됨500-1000Hz470μF일부로 감지 가능한 플리커1000-4000Hz100μF일반적으로 깜박임 없음>4000Hz필요하지 않음 눈에 보이는 깜박임 없음

고치다:LED 출력 전체에 100~470μF 전해 커패시터를 추가하고 고주파 필터링을 위해 10μF 세라믹 커패시터를 추가합니다.

근본 원인 3 - LED 연결부의 납땜 접합 불량:

LED 패드의 갈라지거나 차가운 납땜 접합으로 인해 간헐적인 연결이 발생합니다. 보드가 가열되고 냉각됨에 따라 LED가 깜박이거나 어두워지거나 완전히 작동하지 않을 수 있습니다.

탐지 방법:

- 조명이 작동하는 동안 플라스틱 도구로 각 LED를 가볍게 두드립니다.

- 깜박임이 발생하면 납땜 접합부를 리플로우하십시오.

- SMT LED의 경우 패드 주변의 크랙을 확대하여 검사한다.

근본 원인 4 - 전압 강하를 일으키는 부적절한 트레이스 폭:

고전력 스트링의 길고 좁은 트레이스는 전압 강하를 발생시킵니다. 트레이스 맨 끝에 있는 LED는 드라이버 근처에 있는 LED보다 적은 전류를 수신합니다.

고치다:

- 전압 강하 계산: V_drop = I × R_trace

- 24인치에 걸쳐 100mil(2.54mm) 1oz 트레이스의 2A 스트링의 경우: R ≒ 0.24Ω, V_drop ≒ 0.48V

- 이 정도는 받아들일 수 있습니다. V_drop >0.5V의 경우 트레이스 폭을 늘리거나 2oz 구리를 사용하십시오.

빠른 검증:각 스트링의 첫 번째 LED와 마지막 LED에서 전압을 측정합니다. 차이가 0.3V를 초과하면 트레이스 설계를 업그레이드하십시오.

Planting Light PCBA에 대한 생산 테스트 체크리스트

대량 생산을 위해 식재 조명 PCBA를 승인하기 전에 다음 5가지 테스트를 확인하십시오.

시험	방법	합격/불합격 기준
스펙트럼 출력	적분구 또는 분광계	표적으로부터의 파장 편차 ≤±5nm
열 성능	최대 부하에서 1시간 후 IR 카메라	70°C를 초과하는 지점 없음; LED 패드 <60°C
현재 잔액	각 병렬 스트링의 전류 측정	문자열 사이의 편차 <5%
습도 저항	40°C에서 48시간 동안 85% RH, 전원 공급	부식 없음, 깜박임 없음, 고장 없음
수명검증(가속)	85°C/85% RH, 1000시간(THB 테스트)	루멘 감가 상각 <10%

상업 주문의 경우:열화상 보고서 및 스펙트럼 검증 데이터를 포함한 PPAP(생산 부품 승인 프로세스) 문서를 요청하세요.

요약: 신뢰할 수 있는 심기 조명 PCBA 체크리스트

디자인 요소요구사항PCB 재료대부분의 경우 알루미늄 MCPCB(1-9W/m·K); 저전력(<30W)에만 FR4 구리 무게 전력 트레이스의 경우 최소 2oz; 신호용 1온스열 관리 LED당 9개 이상의 열 비아; PCBA와 방열판 사이의 TIM; 표면 온도 <60°C스펙트럼 제어빨간색(660nm), 파란색(450nm); 작물에 따른 비율; 전류 편차 <±2% 드라이버 토폴로지 스트링당 정전류; 스펙트럼 튜닝을 위한 별도의 드라이버 채널수분 보호컨포멀 코팅(아크릴 또는 실리콘); ENIG 표면 마감; 밀폐형 커넥터전류 밸런싱병렬 스트링을 위한 별도의 드라이버 또는 밸런싱 저항기인증RoHS, UL(상용 설비용)테스트스펙트럼, 열, 전류 밸런스, 습도 저항, THB 가속 노화

신뢰할 수 있는 식재 조명 PCBA는 적절한 열 관리(알루미늄 MCPCB, 2+oz 구리, 열 비아), 정밀 스펙트럼 제어(정전류 구동, 파장 편차 ≤±5nm) 및 환경 보호(컨포멀 코팅, 밀봉 커넥터)를 결합합니다. 가장 일반적인 현장 오류(불균일한 조명 출력, 깜박임, 조기 LED 오류)는 부적절한 열 설계 또는 병렬 스트링 간의 전류 불일치로 인해 발생합니다. 2온스 구리, 채널당 별도의 정전류 드라이버 및 열 검증 테스트에 우선순위를 두어 상업용 성장 환경에서 50,000시간 이상의 작동을 달성합니다.
